Terminal Servers Sécurisés IOLAN STG
Serveurs de Terminaux Série à Ethernet
- 4 ou 8 ports RS232 sur RJ45
- Ethernet 10/100 ou 10/100/1000
- Taille compacte, faible encombrement
- Boîtier de bureau, fixation murale ou par rail DIN
- Série complète de fonctions de sécurité
Le modèle IOLAN STG convient particulièrement aux ingénieurs et aux chefs de projet qui ont besoin d'une solution rentable de 4 ou de 8 ports série RS232 à Ethernet capable d'assurer l'intégrité du protocole du périphérique série sur Ethernet. Doté du processeur le plus performant du marché actuel et de la technologie unique TrueSerialTM de Perle, le serveur IOLAN STG fournit les connexions série les plus authentiques qui soient sur Ethernet. Les Device Servers Série IOLAN STG sont également disponibles avec une prise en charge Power over Ethernet (PoE).
Les Terminal Servers Sécurisés IOLAN STG sont idéaux pour
- Les ingénieurs et chefs de projet ayant besoin d'une interface série à Ethernet de haute performance pour 4 à 8 périphériques série RS232. Connexion aux applications série sur Ethernet
- Les professionnels de l'informatique qui ont besoin d'un serveur de terminaux rentable à 4 ou 8 ports ou d'un serveur de console série pour la gestion hors bande d'équipements informatiques situés dans des centres de données plus petits ou dans des endroits éloignés
Pourquoi les Terminal Servers Sécurisés IOLAN STG sont le choix de prédilection:
- Processeurs haute performance pour le meilleur débit disponible. Idéal pour les applications de durée critique.
- Taille compacte, plus petite solution série à Ethernet à 4 ou 8 ports du marché
- Support IP (IPv6) pour la compatibilité de votre réseau et protection de vos investissements
- Technologie TrueSerial™ – pour une authenticité unique des connexions série sur Ethernet et l'assurance de l'intégrité du protocole série
- Fonctionnalité hôte principal/secondaire, pour un basculement automatique sur hôte alternatif en cas de panne de la connexion TCP principale

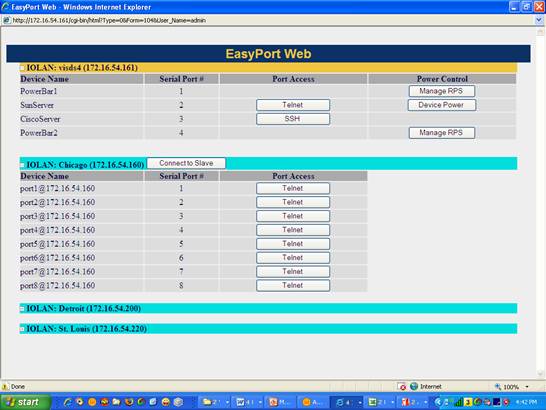

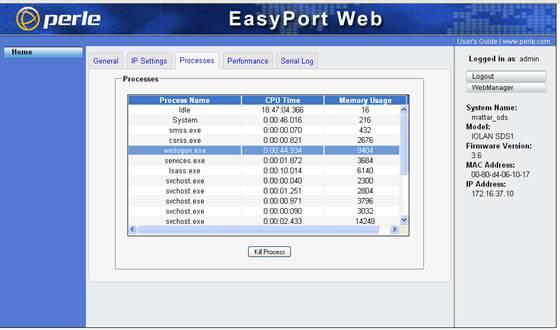

- EasyPort Web – Accès aux ports de console série par navigateur Internet compatible Java
- TruePort – Redirecteur de communication et de transmission développé par Perle pour les applications série sous Windows, Vista, Linux, Solaris, SCO et Unix

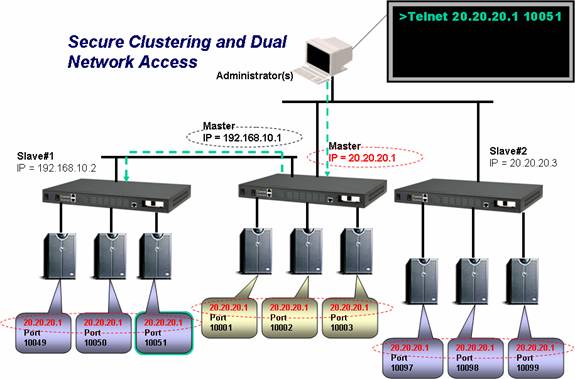

- Clustering – Regroupement des ports de console hors bande, pour un aperçu global unique. Idéal pour les grands centres de données
- DNS dynamique – Accès à la gestion de chaque console de n'importe quel point, sur Internet
- Accès par navigateur sans Java aux ports de consoles série éloignées par Telnet et SSH
- Garantie à vie – pour la meilleure protection de l'investissement disponible sur le marché actuel
Software Features - IOLAN STG Serial Terminal Server
Serial Port Access

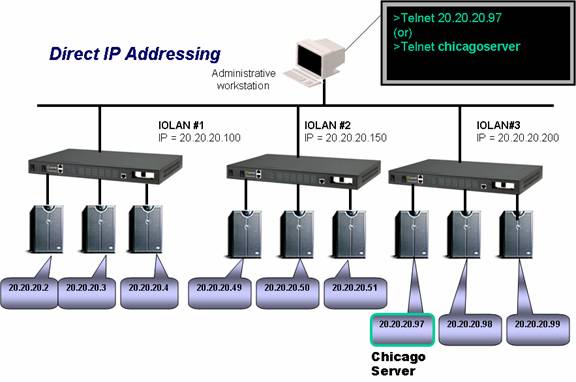

Connect directly using Telnet / SSH by port and IP address
Java-free browser access to remote serial console ports via Telnet and SSH
Multisession capability enables multiple users to access ports simultaneously
Accessibility
In-band ( Ethernet ) and out-of-band ( dial-up modem ) support
IPV6 and IPV4 addressing support
Availability
Primary/Backup host functionality enables automatic connections to alternate host(s)
Security
SSH v1 and v2
PCI DSS Compliance: TLS v1.2, TLS v1.1, TLS v1.0, SSL v3.0, SSL v2.0
SSL Server and SSL client mode capability
SSL Peer authentication
SSH ciphers: AES-CTR, AES-GCM and ChaCha20-poly1305
SSL encryption: AES-GCM, key exchange ECDH-ECDSA, HMAC SHA256, SHA384
Encryption: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)
Hashing Algorithms: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96
Key exchange: RSA, EDH-RSA, EDH-DSS, ADH
X.509 Certificate verification: RSA, DSA
Certificate authority (CA) list
Local database
RADIUS Authentication, Authorization and Accounting
TACACS+ Authentication, Authorization and Accounting
LDAP, NIS, Kerberos Authentication
RSA SecureID-agent or via RADIUS Authentication
SNMP v3 Authentication and Encryption support
IP Address filtering
Disable unused daemons
Active Directory via LDAP
Terminal Server
Telnet
SSH v1 and v2
Rlogin
Auto session login
LPD, RCP printer
MOTD - Message of the day
Serial machine to Ethernet
Raw serial data over TCP/IP
Raw serial data over UDP
Virtual modem simulates a modem connection - assign IP address by AT phone number
Virtual modem data can be sent over the Ethernet link with or without SSL encryption

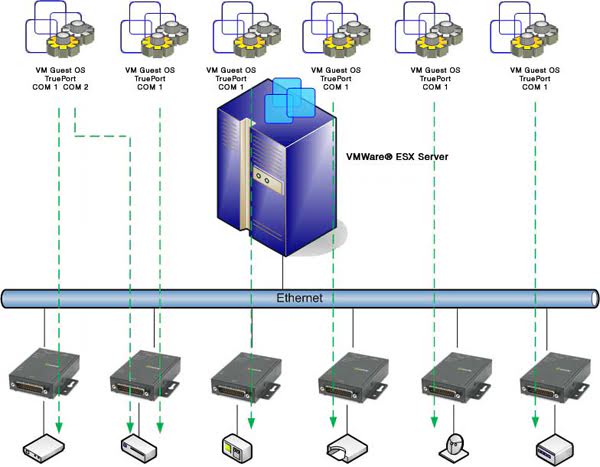

TruePort com/tty redirector for serial based applications on Windows, Linux, Solaris, SCO, HP UX, NCR UNIX and AIX. For a complete list of all the latest drivers click here
TrueSerial packet technology provides the most authentic serial connections across Ethernet ensuring serial protocol integrity
RFC 2217 standard for transport of serial data and RS232 control signals
Customizable or fixed serial baud rates
Console Management
Local port buffer viewing - 256K bytes per port
External port buffering via NFS, encrypted NFS and Syslog
Event notification
Remote Access
Dial, direct serial
PPP, PAP/CHAP, SLIP

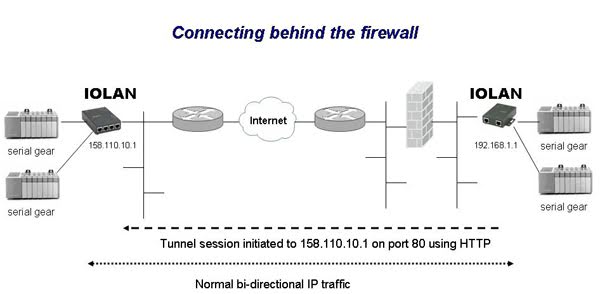

HTTP tunneling enables firewall-safe access to remote serial devices across the internet

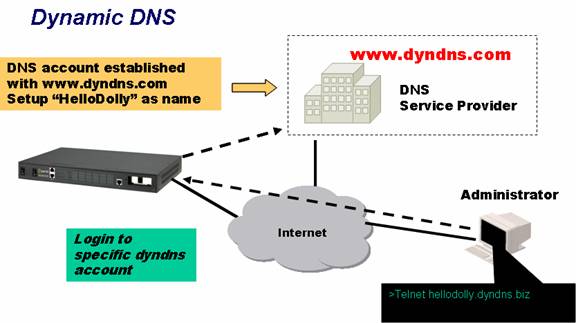

Automatic DNS Update
Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support , users on the Internet can access the device server by name without having to know its IP address. See Automatic DNS update support for details

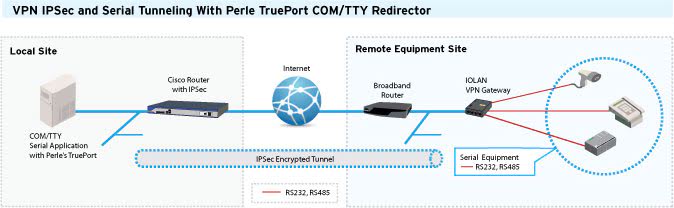

Microsoft L2TP/IPSEC VPN client ( native to Windows XP)
Microsoft IPSEC VPN Client ( native to Windows Vista )
Cisco routers with IPSEC VPN feature set
Perle IOLAN SDS/STS and SCS models
OA&M ( Operations, Administration and Management )
SNMP V3 - read and write, Perle MIB
Syslog
Perle Device Manager - Windows based utility for large scale deployments
Configurable default configuration
Set a Personalized Factory Default for your IOLANs
Protocols
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, L2TP/IPSec, CIDR, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP
Processor
600 Mhz ARM processor
Memory
RAM MB
512
Flash MB
4000
Interface Ports
Number of Serial Ports
4 or 8
Serial Port Interface
RS232 DTE on RJ45 (10 pin)
Sun / Solaris
Sun / Oracle ‘Solaris' Safe - no "break signal" sent during power cycle causing costly server re-boots or downtime
Serial Port Speeds
300bps to 230Kbps with customizable baud rate support
Data Bits
Configurable for 5,6,7 or 8-bit protocol support
Use TruePort to transparently pass 9-bit serial data
Parity
Odd, Even, Mark, Space, None
Flow Control
Hardware, Software, Both, None
Serial Port Protection
15Kv Electrostatic Discharge Protection (ESD)
Local Console Port
RS232 on RJ45 with DB9 adapter (provided)
Network
Network Autosensing 1000Base-T / 100Base-TX / 10Base-T Auto-MDIX
Software selectable Ethernet speed 10/100/1000 Auto
Software selectable Half/Full/Auto duplex
Ethernet Isolation
1.5Kv Magnetic Isolation
Power
Power Supply
120 V AC (USA), 230V AC (International) Wall Power Adaptor included
Power Supply Options
Power via External power 9-30v DC,
4.8 Watts uses standard 5.5mm x 9.5mm x 2.1mm barrel socket
4 & 8 Port: Power IN over serial cable
Nominal Input Voltage
12v DC / 24v DC
Input Voltage Range
9-30v DC
Power IOLAN over Serial
4 Port: 9-30v DC
8 Port: 9-30v DC
Power External Device via Serial Port
N/A
Typical Power Consumption @ 12v DC (Watts)
4 Port: 2.0
8 Port: 2.7
Indicators
LEDs
Power/System Ready
Network Link activity
Serial: Transmit and Receive data per port
Environmental Specifications
Heat Output (BTU/HR)
4 Port: 16.38
8 Port: 9.20
MTBF (hours)
4 Port: 259,560
8 Port: 171,852
Calculation model based on MIL-HDBK-217-FN2 @ 30 °C
Operating Temperature
0C to 55C, 32F to 131F
Storage Temperature
-40C to 85C, -40F to 185F
Humidity
5 to 95% (non condensing) for both storage and operation.
Case
SECC Zinc plated sheet metal (1 mm)
Ingress Protection Rating
IP30
Mounting
Wall mount - bracket included
DIN Rail bracket optional
Product Dimensions
Weight
4 Port: 0.35 kg (0.77 lbs)
8 Port: 0.55 kg (1.2 lbs)
Dimensions
4 Port: 112 x 82 x 28 (mm), 4.4 x 3.2 x 1.1 (in)
8 Port: 112 x 156 x 28 (mm), 4.4 x 6.1 x 1.1 (in)
Packaging
Shipping weight
4 Port: .66 kg (1.46 lbs)
8 Port: 1.3 kg (2.9 lbs)
Shipping Dimensions
260 x 170 x 70 (mm), 10.2 x 6.7 x 2.8 (in)
Regulatory Approvals
Emissions
CFR47 FCC Part 15 Subpart B:2015
ICES-003:2016 Issue 6:2016
CISPR 32:2015/EN 55032:2015 (Class A)
EN55011 (CISPR11)
CISPR 16-2-3:2010/A2:2014
EN61000-3-2:2014, Limited for Harmonic Current Emissions
EN61000-3-3:2013, Limits of Voltage Fluctuations and Flicker
Immunity
CISPR 24:2010/EN 55024:2010
EN61000-4-2: 2009 Electrostatic Discharge
EN61000-4-3: 2006/A2:2010: RF Electromagnetic Field Modulated
EN61000-4-4: 2004 Fast Transients
EN61000-4-5: 2006 Surge
EN61000-4-6: 2009 RF Continuous Conducted
EN61000-4-8: Power-Frequency Magnetic Field
EN61000-4-11: Voltage Dips and Voltage Interruptions
Safety
UL/EN/IEC 62368-1 (previously 60950-1)
CAN/CSA C22.2 No. 62368-1
IOLAN RJ45 Serial Connector Pinout
Pinout
1
2
3
4
5
6
7
8
9
10
Direction
N/A
in
out
in
out
in
N/A
in
out
N/A
EIA-232
Power In (9-30V DC)
DCD
RTS
DSR
TxD
RxD
GND
CTS
DTR
Power Out
Application Diagrams

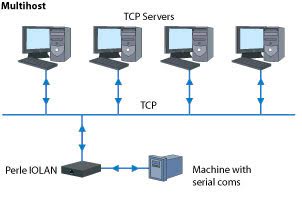

TCP
Sockets TCP
Une connexion par Socket TCP, qui peut être initialisée à partir de l’équipement Série-Ethernet ou de l’hôte/serveur distant. Cela peut se faire soir sur une base point à point, soit sur une base de partage auquel cas un équipement série peut être partagé entre des équipements multiples. Les sessions TCP peuvent être initialisées soit à partir De l’application du serveur TCP ou à partir des adaptateurs série-Ethernet Perle IOLAN.
UDP
Sockets UDP
Pour l’utilisation avec des applications UDP, les serveurs Perle IOLAN peuvent convertir les données d ‘équipements série pour le transfert en paquets UDP, en point à point ou en partage entre des équipements multiples.

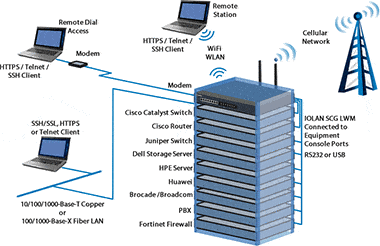

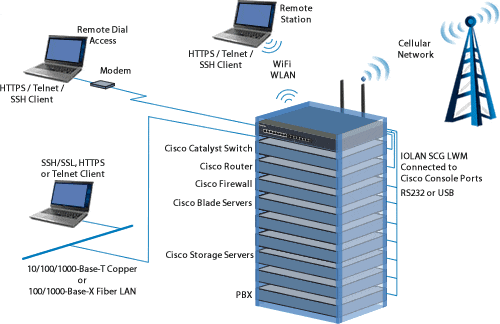

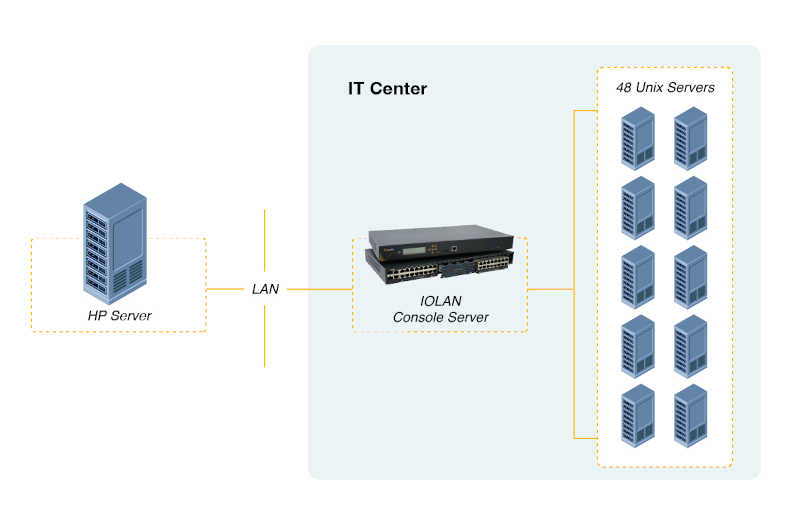

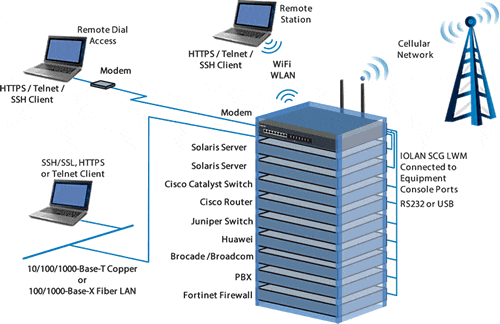

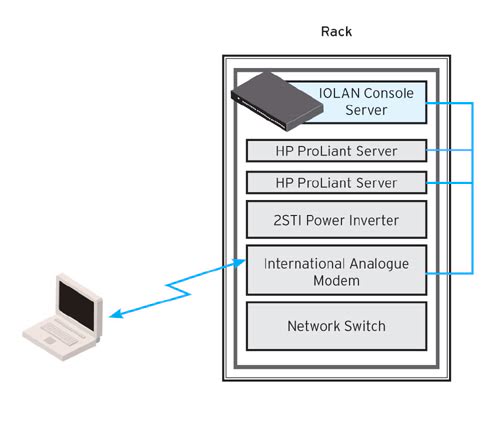

Console Access
Gestion de Console
Pour l’accès aux ports de console distants de routeurs, switches, etc., Les serveurs IOLAN Perle permettent aux administrateurs d’accéder de manière sécurisée aux ports RS232, « in-band » via Reverse Telnet / SSH ou hors bande au moyen de modems numériques. Des modèles Perle IOLAN équipés de modems intégrés sont également disponibles.

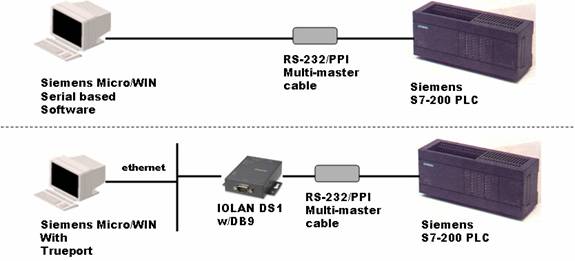

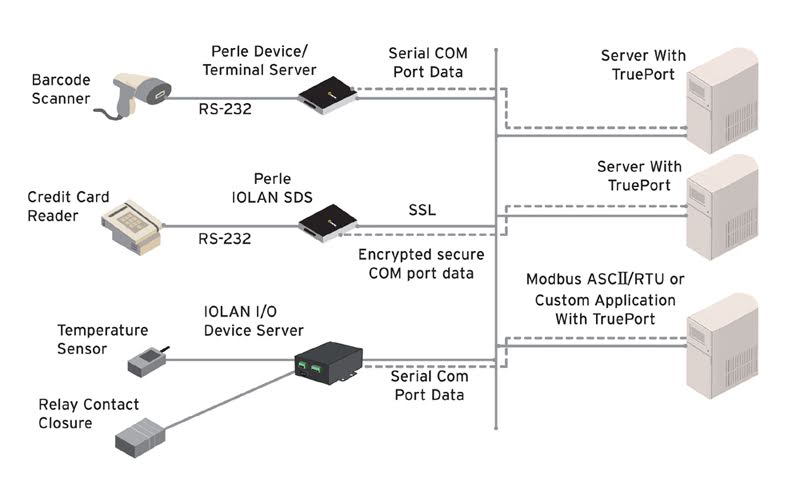

COM/TTY
Connecter des Applications Série au moyen d’un Driver de Ports COM/TTY
Les Ports Série peuvent être connectés aux serveurs réseaux ou aux stations de travail utilisant le logiciel TruePort de Perle Systems comme un port COM virtuel. Les Sessions peuvent être initialisées soit à partir du serveur Perle IOLAN, soit à partir de TruePort.
Tunneling
Tunneling entre deux équipements Série
Le Tunneling en Série vous permet d'établir un lien sur Ethernet vers un port série sur un autre serveur IOLAN. Les deux Ports Série IOLAN doivent être configurés spécifiquement pour le Tunneling en série (Typiquement, un port série est configuré comme serveur du Tunnel tandis que l'autre est configuré en tant que Client du Tunnel)

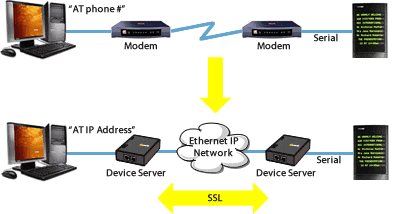

Virtual Modem
Virtual Modem
Virtual Modem permet au serveur IOLAN de Perle de simuler une connexion modem. Une fois connecté au serveur IOLAN, une connexion modem est initialisée, le Serveur IOLAN lance une connexion TCP vers un autre serveur IOLAN configuré avec un port série Modem Virtuel ou vers un hôte utilisant une application TCP P
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
IOLAN STG4 Terminal Server: 4 x RJ45 connectors with RS232 interface, 10/100/1000 Ethernet, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD
IOLAN STG8 Terminal Server: 8 x RJ45 connectors with RS232 interface, 10/100/1000 Ethernet, advanced data encryption, user authentication and event management security features included, IPv6, COM port redirector, 15kv ESD
