Convertisseur de Mode Fibre SMI-4GPT-DSFP
Convertisseur de Medias SFP à SFP Administrable
- Extension facile de réseau fibre à fibre vers des sites distants
- Prise en charge de conversion de longueurs d’onde pour les applications de transpondeurs CWDM et DWDM
- Prise en charge de la transparence aux protocoles pour tous les protocoles réseau
- Prise en charge des émetteurs-récepteurs SFP avec des débits de données jusqu'à 4,25 Gbit / s
- Exploitation fiable avec des caractéristiques avancées comme Smart Link Pass-Through et Fiber Fault Alert
-
Gestion via SNMP, CLI- Telnet/SSH, navigateur Internet , ou
Plate-forme de gestion centrale PerleVIEW
Grâce aux Convertisseurs de Média Administrables transparents aux protocoles et aux débits SFP à SFP, les administrateurs réseau peuvent incorporer différents types de fibres et de longueurs d’onde dans ou entre les réseaux grâce à la conversion de mode fibre à fibre. En exploitant cette technologie, ils assurent des économies de coûts significatives par comparaison avec le remplacement d’un support optique sur un équipement réseau. Prolongez simplement un LAN dans des environnements pour lesquels la sécurité réseau et stratégique en convertissant :
- Multimode à Multimode
- Multimode à monomode
- Monomode à monomode
- Fibre double à simple (Duplex à Simplex BiDi )
Les Convertisseurs de Médias Administrables SMI-4GPT- DSFP sont compatibles avec tous les services de sécurité AAA (authentification, autorisation et audit) employés dans les réseaux d’entreprises, notamment TACACS+, RADIUS, LDAP, Kerberos, NIS et RSA. Pour protéger encore plus les ID et les mots de passe contre les incursions dans le réseau, les Convertisseurs de Médias Administrables Perle proposent des sessions d'administration sécurisées grâce à une compatibilité SSH, SNMPv3, Telnet et HTTPS. Ces types de caractéristiques sont employées pour gérer vos pare-feux, commutateurs et routeurs d’entreprise. C’est pourquoi Perle les propose avec les Convertisseurs de Médias Administrables SMI-4GPT. Les Convertisseurs de Médias SFP à SFP sont aussi disponibles pour les applications non administrables.
Conversion SFP à SFP
Le Convertisseur de mode fibre Administrable SMI-4GPT- DSFP est fourni avec deux logements SFP vides. Les configurations réseau flexible deviennent possibles grâce aux émetteurs-récepteurs fibre SFP fournis par Perle, Cisco et d’autres fabricants de SFP conformes MSA. L’adaptation à différents types de fibres, distances et longueurs d’onde est simplifiée en mixant les SFP selon les besoins pour une flexibilité maximum avec une diversité de topologies et d’architectures réseau. La permutabilité à chaud des SFP facilite la configuration et les mises à niveau futures à mesure de l’évolution des besoins des réseaux en actualisant simplement un seul SFP au lieu de remplacer l’ensemble du convertisseur de mode fibre.
Conversion de différentes longueurs d’onde (Transpondeurs WDM)
Les émetteurs-récepteurs SFP permettent aussi l’exploitation d’un Convertisseur de mode fibre Administrable SMI-4GPT- DSFP comme un Transpondeur WDM (Wave Division Multiplexing). Également dénommés Bidirectionnels (BiDi) ou Simplex, les Transpondeurs WDM aident les administrateurs réseau à exploiter les économies de coûts, aussi bien de matériel que de main-d’œuvre, associées à la fibre monobrin. La technologie WDM utilise des fréquences séparées pour l’émission et la réception afin de communiquer sur un seul brin de fibre. La technologie WDM exploite la capacité de la fibre optique à transporter de nombreuses longueurs d’ondes de lumière simultanément sans interaction entre elles. De ce fait, une fibre unique peut transporter de nombreux canaux ou signaux de longueurs d’onde distincts simultanément. Les systèmes WDM sont divisés en différentes formes de longueur d’onde, conventionnelle/coarse (CWDM) et dense (DWDM).
Caractéristiques du Convertisseur de mode fibre SMI-4GPT- DSFP
Les administrateurs réseaux peuvent « tout voir » grâce aux caractéristiques avancées de Perle comme Smart Link Pass-Through et Fiber Fault Alert. Le dépannage est ainsi plus efficient alors que la maintenance sur site est minimisée. Garantes d’économies de temps et de budget, ces caractéristiques de même qu’une garantie à vie et une assistance technique mondiale gratuite font du Convertisseur de Mode Fibre SMI-4GPT-DSFP le choix judicieux des professionnels de l’informatique.
| Transparence aux protocoles | Transparence à tous les protocoles (notamment)
|
| Transparence aux débits | Compatible avec les débits SFP atteignant 4,25 Gbps. |
| Smart Link Pass-Through | Si elle est activée, la caractéristique Smart Link Pass-Through assure que l’état du lien sur une connexion fibre est directement reflété via le convertisseur de médias à l’autre connexion. En cas de perte de lien sur l’une des connexions, l’autre lien est désactivé par le convertisseur de médias. Cette caractéristique est active lorsque les deux logements SFP sont occupés. En mode Standard, le lien reste actif. L’unité émet un signal de maintien en activité à 25Mhz pour préserver artificiellement l’activité du lien. |
| Fiber Fault Alert | Si le module de convertisseurs de médias détecte une perte de fibre, il notifie immédiatement le partenaire de lien fibre de l’existence de la condition. |
| Sélection de mode de configuration | Sélectionnez si vous souhaitez utiliser les commutateurs DIP embarqués ou le logiciel d’administration pour la sélection de mode |
| Information de convertisseur |
|
| Paramètres de commutateur DIP de module | Affichage des paramètres de commutateur DIP de matériel |
| Sélection de débit | Spécifiez la sélection de débit SFP (utilisation avec un SFP à sélection de débit avec des débits en ligne atteignant 4,25 G )
|
| Commande de port | Activer et désactiver les ports SFP individuels sur le module. |
| État SFP |
|
| Commande |
|
Caractéristiques avancées d’administration des SMI-4GT-DSFP
Une sécurité de type entreprise et fournisseur d’accès est proposée grâce à la prise en charge de systèmes solides d’authentification, notamment TACACS+, RADIUS et LDAP. L’accès sécurisé en bande est assuré via les protocoles SNMPv3, SSH CLI et les navigateurs Internet à sécurité HTTPS.
| SNMP |
|
| Accès Telnet/SSH CLI | Accès au cœur de réseau par ligne de commande via une application Telnet ou SSH |
| Accès par navigateur Internet |
|
| Accès CLI du port console | Accès par ligne de commande en périphérie via le port console série RJ45 compatible Cisco au moyen d'un câble CAT5 « de roulement ». Le port console peut être activé (par défaut) ou désactivé. |
| Sessions d’Administration Parallèles | Ouvrez de multiples sessions d’administration simultanément pour des utilisateurs multiples |
| Temporisation d'inactivité | Protégez les sessions de gestion sécurisée en définissant une valeur de temporisation en cas d'inactivité |
| Rapports sur les déclencheurs d'alertes | Les événements déclencheurs d'alertes sont stockés dans le journal d'événements local et envoyés en tant que :
|
| Ensemble de fonctionnalités IP avancées |
|
| Gestion avancée de l'authentification utilisateur avec prise en charge de deux niveaux de serveurs |
|
| Gestion avancée de l’ autorisation et de la traçabilité des utilisateurs |
|
| Chiffrement |
|
| Liste de contrôle d'accès | Possibilité de création d'une liste de contrôle d'accès pour filtrer les postes de travail autorisés à accéder aux ressources de gestion. Filtrage en fonction des adresses IP et/ou MAC Ethernet |
| Filtrage des services réseau | Activez uniquement les services réseau du module de gestion qui sont autorisés sur votre réseau (Telnet, SSH, HTTP, HTTPS, SNMP) |
| Téléchargement de micrologiciels | Mise à jour vers le micrologiciel le plus récent via TFTP ou PerleVIEW |
Power
Input Supply Voltage
(12 vDC Nominal)
Current
0.5A at 12v DC
Power Consumption
6 watts
Power Connector
5.5mm x 9.5mm x 2.1mm barrel socket
Power Adapter
Universal AC/DC Adapter
100-240v AC, regulated DC adapter included
Media Converter Module Indicators
Power
This green LED is turned on when power is applied to the media converter. This LED is off when there is no power supplied.
A Blinking LED will indicate that a hardware error has been detected.
LK1
LED is ON when a signal is detected on LK1. LED is OFF when there is no signal.
LK2
LED is ON when a signal is detected on LK2. LED is OFF when there is no signal.
Switches (on-board media converter module)
Link Mode
Smart Link Pass-Through when enabled (Default) ensures that the link state on a fiber connection is directly reflected through the media converter to the other connection. If link is lost on one of the connections, then the other link will be brought down by the media converter. This feature applies when both SFP slots are occupied.
If set in Standard Mode, the link is kept active. The unit will transmit a 25Mhz keep-alive signal to artificially keep the link up.
Fiber Fault Alert
If the media converter module detects a loss of fiber, it will immediately notify the fiber link partner that an error condition exists.
- Disabled (Default). The Media Converter will not monitor for fiber fault.
Multi-speed SFP
When enabled, identifies that the SFPs inserted are MSA complaint SFPs that have a multi-rate capability.
When disable (Default), no action is performed in this context.
Rate Select
This enables rate selection when using dual-rate capable SFPs. If the “Multi-Speed SFP” select switch is in the “Disabled” position, this switch is ignored.
- High Speed - UP (default)
- Low Speed – DOWN
2 x SFP Slots
SFPs
SFP line rates up to 4.25Gbps are supported. The SFPs occupying each slot in the media converter must be operating at the same speed.
SFP power level 1 and 2 are supported.
Management Module Indicators / reset
Power
- Blinking green during startup cycle
- Steady green: module has power and is ready
- Red : error
ALM
Red alarm indicator activated when an alert event occurs
LKC
Green indicator indicating an active Ethernet link. Blinking indicates RX and TX of data
100/1000
- Green - 1000 Mbps link
- Yellow - 100 Mbps link
- Off - 10 Mbps or no Link
Reset Button
Recessed pinhole button resets management module
Environmental Specifications
Operating Temperature
0°C to 50°C (32°F to 122°F)
Storage Temperature
minimum range of -25°C to 70°C (-13°F to 158°F).
Operating Humidity
5% to 90% non-condensing
Storage Humidity
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Heat Output (BTU/HR)
20.5
MTBF (Hours)
- 290,742 Hours w/o adapter
- 188,528 Hours w/ adapter
MTBF Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Chassis
Metal with an IP20 ingress protection rating
Product Weight and Dimensions
Product Weight
0.75 Kg
Dimensions (W x H x D)
175 x 145 x 24 mm
Packaging
Shipping Weight
1.2 Kg
Shipping Dimensions
20 x 30 x 7 cm
Regulatory Approvals
Emissions
- FCC Part 15 Class A, EN55022 Class A
- CISPR 22 Class A
- CISPR 32:2015/EN 55032:2015 (Class A)
- CISPR 24:2010/EN 55024:2010
- EN61000-3-2
Immunity
EN55024
Electrical Safety
- UL/EN/IEC 62368-1
- CAN/CSA C22.2 No. 62368-1
- UL 60950-1
- IEC 60950-1(ed 2); am1, am2
- EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
- CE
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- CCATS: G134373
- Perle Limited Lifetime Warranty

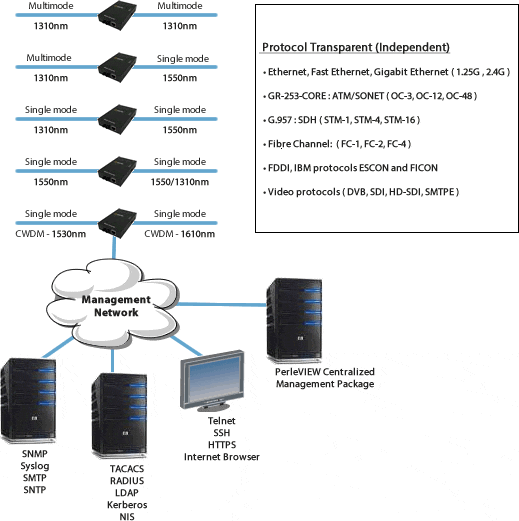

Application Diagrams
Conversion de Mode Fibre à Fibre
Interconnectez des longueurs d’onde et des types de fibre multiples
Grâce aux Convertisseurs de mode fibre Administrables transparents aux protocoles SFP à SFP, les administrateurs réseau peuvent incorporer différents types de fibres et de longueurs d’onde dans ou entre les réseaux. La liaison fibre d’une unité autonome administrable peut procurer des informations vitales et des outils d’administration d’état en réseau, notamment SNMP.
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
SMI-4GPT-DSFP - Protocol Transparent IP-Managed Stand-Alone Media Converter with dual SFP slots (empty). Supports two SFPs with identical speeds up to 4.25 Gbps. AC adapter included
Related Accessories
Accessory Image
Accessory Description
Part No.
DIN Rail Mounting Kit for 4 & 8 port IOLAN desktop models, all Stand-Alone Media Converters and all Stand-alone Ethernet Extenders. Two of these brackets are required for the 8 port STS8-D model.
Standalone media converter wall / rack mount bracket
