Convertisseur de Médias Administrable SMI-10GRT-SFP
Convertisseur 10/100/1000/2.5G/10GBase-T à SFP Cuivre et Fibre
- Conversion cuivre à fibre et cuivre à cuivre
- Utilise une variété de transmetteurs fournis par Perle, Cisco ou d’autres SFP+ conformes MSA
- Fonctionnalités avancées – Transmission transparente, Smart Link Pass-Through, Fiber Fault Alert, Générateur de test de liaison intégré et Loopback
- Gestion via SNMP, CLI- Telnet/SSH, navigateur Internet ou la Plate-forme de gestion centrale PerleVIEW
- Prise en charge de niveaux d’alimentation 1, 2
Les Convertisseurs de Médias Administrables SMI-10GRT-SFP connectent de manière transparente les liaisons Ethernet 10/100/1000/2.5G/10GBase-T via la fibre multimode ou monomode. Chaque convertisseur de médias intègre un port RJ45 10GBase-T et un logement vide pour un module SFP ou SFP+.
Les Convertisseurs de Médias Administrables SMI-10GRT-SFP offrent des fonctions essentielles pour soutenir une croissance et une flexibilité étendues sur votre réseau.
- La conversion de débit 10/100/1000/2.5G/10G peut être utilisée pour détecter automatiquement la vitesse des ports et performer une conversion de débit entre deux ports si la vitesse Ethernet est différente. Ideal lorsque deux réseaux totalement différents doivent être connectés l’un à l’autre.
- La Transmission Transparente (Cut-Through Forwarding) peut-être configurée pour les environnements ou la vitesse de transmission est cruciale. Cela augmentera le débit du Convertisseur de Médias et réduira la latence en réalisant la transmission des paquets de la manière la plus efficace possible.
Les Convertisseurs de Médias Administrables SMI-10GRT-SFP sont compatibles avec tous les services de sécurité AAA (authentification, autorisation et audit) employés dans les réseaux d’entreprises, notamment TACACS+, RADIUS, LDAP, Kerberos, NIS et RSA.Pour protéger encore mieux les ID et les mots de passe contre les incursions dans le réseau, les Convertisseurs de Médias Administrables Perle proposent des sessions d'administration sécurisées grâce à une compatibilité SSH, SNMPv3, Telnet et HTTPS. These types of features are used when managing your corporate firewalls, switches and routers. Ces types de caractéristiques sont employées pour gérer vos pare-feux, commutateurs et routeurs d’entreprise. C’est pourquoi Perle les propose avec les Convertisseurs de Médias Administrables SMI-10GT. Les Convertisseurs de Médias 10GBASE-T sont également disponibles pour des applications non administrables.
Les Cuivre à Fibre sont garanties par l'insertion de transmetteurs fibre SFP ou SFP+, compatibles avec la fibre multimode et monomode, incluant les longueurs d'onde CWDM/DWDM. La conversion Cuivre à Cuivre est prise en charge avec un câble Direct Attach (DAC) - ou twinax - SFP+.
Les ports de transmetteurs libres sur les Convertisseurs de Médias Administrables SMI-10GRT-SFP permettent des configurations réseau flexibles afin de s'adapter à tous les impératifs d'une variété de transmetteurs 10G fournis par Perle, Cisco ou d'autres fabricants de SFPs conformes MSA. Vous pouvez utiliser ces produits pour convertir:
Conversion Cuivre à Fibre:
- 10/100/1000/2.5G/10GBase-T à Fibre SFP 1G
- 10/100/1000/2.5G/10GBase-T à Fibre SFP+ 10G
Conversion Cuivre à Cuivre:
- 10/100/1000/2.5G/10GBase-T à Cuivre SFP 1G
Les Convertisseurs de Médias Administrables SMI-10GRT-SFP de Perle offrent une solution économique pour prolonger la portée de liaisons Ethernet ou convertir les vitesses réseau. Les administrateurs réseau peuvent "tout voir" grâce aux fonctions avancées de Perle dont Smart Link Pass-Through, Fiber Fault Alert et Loopback. Ces fonctions se traduisent par une efficacité accrue en termes de dépannage et une maintenance sur site réduite. Ces fonctionnalités vous permettent de réaliser des économies de temps et d’argent et, alliées à une garantie à vie et une assistance technique internationale, elles font des Convertisseurs de Médias Administrables SMI-10GRT-SFP le choix de la raison pour les professionnels de l’informatique.
Pour les environnements nécessitant un déploiement de Convertisseurs de Médias à moyenne ou grande échelle, une plate-forme centralisée simplifiant la configuration, l'administration, le contrôle et la maintenance des Convertisseurs de Médias Administrables Perle est recommandée. La Plate-forme de gestion centrale PerleVIEW est une application multi-utilisateur, basée sur Windows Server, adaptée pour ce genre de solutions à l'échelle d'une entreprise.
Fonctions du Convertisseur de Médias Administrable SMI-10GRT-SFP
| Conversion de Débit | Le Convertisseur de Médias peut automatiquement détecter la vitesse de ports Ethernet et opérer une conversion de débit entre les deux ports si la vitesse Ethernet est differente. |
| Transmission transparente | Lorsque la même vitesse Ethernet est configurée sur deux ports, le Convertisseur de Médias peut être configuré pour la transmission transparente. Cela augmentera le débit du convertisseur de médias et réduira la latence en effectuant un transfert de paquet de la manière la plus efficace possible. La transmission d’un paquet commencera dès que l’adresse de destination sera traitée. |
| Capteur de Vitesse SFP | Détermine automatiquement si un SFP a été inséré et ajuste les réglages en conséquence. |
| Support d'Interface SGMII | Le Convertisseur de Médias supporte des SFPs SGMII 1000Mbps |
| Auto-négociation Cuivre | Le Convertisseur de Médias prend en charge l'auto-négociation sur l'interface du port Ethernet Cuivre |
| Cuivre Duplex | Une Operation demi-duplex ou duplex est supportée |
| Smart Link Pass-Through | Si Smart Link Pass-Through est activé (par défaut), chaque port reflète l'état du port qui lui est associé. Dans ce mode, en cas de détection d'une perte de liaison sur un port, le signal transmis sur l'autre port est désactivé, relayant l'état de la liaison défaillante. Les commutateurs et autres dispositifs administrés peuvent ainsi déclarer les défaillances de liaison à leur NMS réseau. Lorsque Smart Link Pass-Through est désactivé, en cas de détection de perte de liaison sur un port, le signal transmis reste activé sur l'autre port. |
| Fiber Fault Alert | Grâce à l'alerte de panne de fibre, l'état du récepteur Ethernet 10 Gigabits est communiqué à l'émetteur. Le dispositif partenaire associé à l'interface Ethernet 10G du convertisseur de médias bénéficie ainsi d'une notification de panne. |
| Green Ethernet | Exploite la technologie Green Ethernet (Ethernet vert) d’économie d’énergie respectant les normes du secteur ainsi :
|
| Protection de température de module | Protège votre module SFP ou SFP+ compatible DOM/DMI en suivant sa température interne et arrête le module SFP ou SFP+ dès qu'il fonctionne au-delà de son seuil de température maximum. |
| Compatible SFP Gigabit | Le modèle de convertisseur de médias 10 Gigabits à logement SFP+ est aussi compatible avec les SFP Gigabit (1000Base-X). Les utilisateurs peuvent ainsi exploiter les SFP Gigabit aujourd'hui pour migrer à l'avenir vers les SFP+ 10G. |
| Paquets géants | Transparent pour les trames jumbo avec une taille de MTU maximale de 10024 octets |
| VLAN | Transparent pour les paquets VLAN. |
| Sangle de réduction de tension du cordon d'alimentation | Une sangle de réduction de tension du cordon d'alimentation est prévue afin d'assurer une connexion d'alimentation solide et sécurisée au convertisseur de médias. Idéale pour les zones potentiellement exposées à des vibrations. |
| Remote Loopback | Possibilité de génération d'une boucle de retour sur chaque interface 10 Gigabits. Dans ce mode, toutes les trames reçues sur le port en mode boucle de retour sont retransmises. Les utilisateurs bénéficient ainsi d'une capacité d'exploitation de leurs propres générateurs de test maison pour tester la liaison. |
| Sélection du mode de configuration | Indique si le Convertisseur doit utiliser les commutateurs DIP intégrés ou le logiciel d'administration pour la sélection de mode. |
| Informations sur le Convertisseur |
|
| Paramètres des commutateurs DIP du module | Voir la configuration des commutateurs DIP du matériel. |
| Contrôle du port | Active ou désactive le port cuivre ou fibre optique du module. |
| Statut du port Fibre |
|
| Contrôle |
|
| Gestion de modules XFP DWDM réglables | Sélectionnez les longueurs d'onde centrales UIT 50GHz d'émetteurs-récepteurs et la numératio de canaux sur les émetteurs-récepteurs XFP réglables. |
Fonctions avancées d’administration des SMI-10GRT
Une sécurité de type entreprise et fournisseur d’accès est proposée grâce à la prise en charge de systèmes solides d’authentification, notamment TACACS+, RADIUS et LDAP. L’accès sécurisé en bande est assuré via les protocoles SNMPv3, SSH CLI et les navigateurs Internet à sécurité HTTPS.
| SNMP |
|
| Accès Telnet/SSH CLI | Accès au cœur de réseau par ligne de commande via une application Telnet ou SSH. |
| Accès par navigateur Internet |
|
| Accès CLI du port console | Accès par ligne de commande en périphérie via le port console série RJ45 compatible Cisco au moyen d'un câble CAT5 « de roulement ». Le port console peut être activé (par défaut) ou désactivé |
| Sessions d’Administration Parallèles | Ouvrez de multiples sessions d’administration simultanément pour des utilisateurs multiples. |
| Temporisation d'inactivité | Protégez les sessions de gestion sécurisée en définissant une valeur de temporisation en cas d'inactivité. |
| Rapports sur les déclencheurs d'alertes | Les événements déclencheurs d'alertes sont stockés dans le journal d'événements local et envoyés en tant que:
|
| Ensemble de fonctionnalités IP avancées |
|
| Gestion avancée de l’ autorisation et de la traçabilité des utilisateurs avec prise en charge de deux niveaux de serveurs |
|
| Chiffrement |
|
| Liste de contrôle d'accès | Possibilité de création d'une liste de contrôle d'accès pour filtrer les postes de travail autorisés à accéder aux ressources de gestion. Filtrage en fonction des adresses IP et/ou MAC Ethernet |
| Filtrage des services réseau | Activez uniquement les services réseau du module de gestion qui sont autorisés sur votre réseau (Telnet, SSH, HTTP, HTTPS, SNMP). |
| Téléchargement de micrologiciels | Mise à jour vers le micrologiciel le plus récent pour la fonctionnalité de gestion et les convertisseurs de médias via TFTP ou PerleVIEW. |
Power
Input Supply Voltage
12 vDC Nominal
Maximum Power Consumption
16 watts*
Power Connector
5.5mm x 9.5mm x 2.1mm barrel socket
Power Adapter
Universal AC/DC adapter
100-240v AC, regulated AC/12v DC adapter included
Indicators
Power / TST
- On: Power indication and in normal operation
- Blinking slowly: the unit is in loopback or test mode (either port)
- Red solid: the unit has a hardware error (upon power up)
- Red and blinking: the unit has a hardware error specified by combination of LK1 and LK2
LK1 (SFP)
- On: Link present
- Blinking quickly: Fiber link present and receiving data.(including test data)
- Blinking slowly: Fiber link disabled because the other fiber link went down.
- Blinking 1 sec on 3 sec off – module shut down due to high temperature.
- Off: No fiber link present or no module inserted
LK2
- On: 10GBase-T link present
- Blinking quickly: Link present and receiving data
- Blinking slowly: Link disabled because Link 1 went down
- Off: 10GBase-T link is not active
Switches - accessible through a side opening in the chassis
Smart Link Pass-Through
Enabled (Default - Up)
When the Link Mode switch is enabled (default), each port will reflect the state of its port peer using Smart Link Pass-Through. In this mode, if a link loss is detected on one port, the transmit signal on the other port is disabled “passing through” the state of the failed link. This enables managed switches and other devices to report link failures to their network NMS.
When the switch is in the down position, Smart Link Pass-Through is disabled. If a link loss is detected on one port, the transmit signal remains enabled on the other port.
Fiber Fault Alert
Enabled (Default - Up)
With Fiber Fault Alert the state of the 10 Gigabit ethernet receiver is passed to the transmitter. This provides fault notification to the partner device attached to the 10G ethernet interface of the media converter.
Cut-through / Rate converting
Rate Converting (Default - Up)
The Media Converter can automatically detect Ethernet port speed and do a rate conversion between the two ports if the Ethernet speed is different.
When the same Ethernet speed for both ports is enabled, the Media Converter can be configured for Cut-Through Forwarding. This will increase the media converter’s throughput and reduce latency by performing packet forwarding in the most efficient manner possible. Forwarding of a packet will begin as soon as the destination address is processed
Fiber Interface Loopback
Disable (Default - Up)
In this mode, all frames received on the fiber port in loopback mode will be transmitted back. This provides users with the capability of utilizing their own in-house test generators for testing the link.
Copper Negotiation
Auto (Default - Up)
In this mode, the media converter will auto negotiate copper link parameters. When switch is down, the media converter will be in manual mode and will use the parameters as define by Copper Duplex and Copper Speed switches.
Copper Duplex
Full Duplex (Default - Up)
In this mode, the copper port will be set to full duplex mode. If switch is down, the copper port is set to half duplex mode.
Copper Speed
100Mbps (Default - Up)
In this mode, the copper port will be fixed at 100 Mbps. When switch down, the copper port will be fixed at 10 Mbps. Note: Copper Negotiation switch must be set to manual for Copper Speed switch to work.
Connectors
1 x RJ45
- 10/100/1G/2.5G/10GBase-T
- IEEE 802.3an
- 100 meters on CAT6A or better
1 x SFP / SFP+ Transceiver slot
Power level 1 (1 watt) and level 2 (1.5 watts) as per SFP-8431
Hot insertion and removable
- 10GBase-SR
- 10GBase-LRM
- 10GBase-LR
- 10GBase-ER
- 10GBase-ZR
- CWDM/DWDM
- 1000Base-T
- 1000Base-T SGMII
- 1000Base-SX
- 1000Base-LX/LH
- 1000Base-EX
- 1000Base-ZX
- 1000Base-BX
- CWDM/DWDM
Supported 10 Gigabit Fiber pluggable transceivers
- 10GBase-SR
- 10GBase-LRM
- 10GBase-LR
- 10GBase-ER
- 10GBase-ZR
CWDM/DWDM
Environmental Specifications
Operating Temperature
0°C to 50°C (32°F to 122°F)
Storage Temperature
minimum range of -25°C to 70°C (-13°F to 158°F)
Operating Humidity
5% to 90% non-condensing
Storage Humidity
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Heat Output (BTU/HR)
55
MTBF (Hours)*
- Without power adaptor: 108,334 Hours
- With power adaptor: 79,592 Hours
Chassis
Metal with an IP20 ingress protection rating
Mounting
Din Rail Kit
Optional
Wall / Rack Mount Kit
Optional
Product Weight and Dimensions
Weight
0.93 kg, 2.1 lbs
Dimensions
8 x 12 x 4.2 cm (3.1 x 4.7 x 1.7 inches)
Packaging
Shipping Weight
1.5 kg, 3.3 lbs
Shipping Dimensions
26 x 17 x 7 cm (10.2 x 6.7 x 2.8 inches)
Regulatory Approvals
Emissions
- FCC Part 15 Class A, EN55022 Class A
- CISPR 22 Class A
- CISPR 32:2015/EN 55032:2015 (Class A)
- CISPR 24:2010/EN 55024:2010
- EN61000-3-2
Immunity
EN55024
Electrical Safety
- UL/EN/IEC 62368-1 (previously 60950-1)
- CAN/CSA C22.2 No. 62368-1
- CE
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- CCATS: G134373
- Perle Limited Lifetime Warranty
*Maximum rating for both media converter and modules inserted. Actual rating is dependent on the power consumption of the SFP+ modules inserted.
Application Diagrams

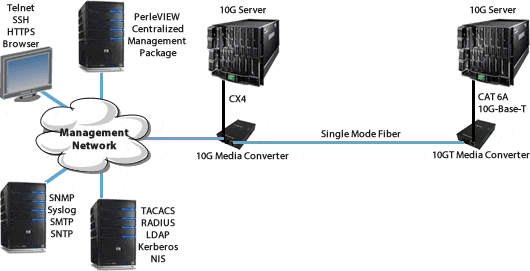

Liens Ethernet-Fibre Administrables
Gérez vos liens cuivre vers fibre avec un convertisseur de Médias autonome et administrable. Idéal pour l'utilisation sur des réseaux administrés avec applications fibre à basse densité. Un convertisseur de Médias autonome et administrable est connecté sur un lien fibre vers un convertisseur de médias distant. Le lien cuivre et fibre d'une unité autonome administrable fournit des informations et statuts vitaux pour les outils de gestion de réseau tels que SNMP.

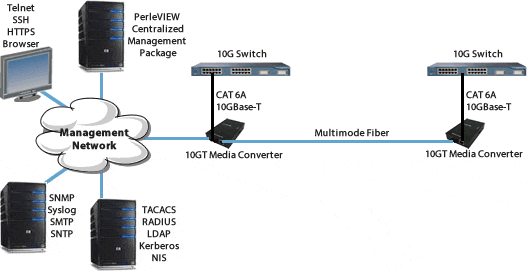

Conversion de médias cuivre à fibre 10 Gigabits
D'un convertisseur de médias Ethernet 10G vers un autre
Convertissez vos liens cuivre 10GBaseT à fibre multimode ou monomode. Idéal pour les grands centres informatiques et les applications en colocation pour lesquels les distances requises de connexion des commutateurs ToR (Top of Rack) dépassent la limite de 100 m des liaisons cuivre 10G. Tous les convertisseurs de médias sont gérés par SNMP, Telnet ou une interface de navigateur Internet. Cela permet au lien cuivre ou fibre de fournir des informations vitales et des mises à jour de statut aux différents outil d'administration réseau
Conversion de Débit Automatique (10/100/1000/2.5G/10GBase-T)
En utilisant le port RJ45 à détection de vitesse et le slot SFP/SFP+ vide, connecter et convertir le Cuivre Ethernet à la fibre 1G ou 10G multimode ou monomode. Ou bien, convertir vers Cuivre 1G.
