Module Convertisseur de Mode Fibre CM-4GPT-DSFP
Convertisseur de Medias SFP à SFP Administrable, transparent pour tous protocoles
- Destinés aux applications haute densité avec un Châssis de Convertisseurs de Médias Perle
- Extension facile de réseau fibre à fibre vers des sites distant
- Prise en charge de conversion de longueurs d’onde pour les applications de transpondeurs CWDM et DWDM
- Prise en charge de la transparence aux protocoles pour tous les protocoles réseau
- Prise en charge des émetteurs-récepteurs SFP avec des débits de données jusqu'à 4,25 Gbit / s
- Exploitation fiable avec des caractéristiques avancées comme Smart Link Pass-Through et Fiber Fault Alert
-
Gestion via SNMP, CLI- Telnet/SSH, navigateur Internet, or
Plate-forme de gestion centrale PerleVIEW
Installés dans un Châssis de Convertisseurs de Médias Perle haute densité, Les Modules Convertisseurs de Média Administrables transparents aux protocoles et aux débits SFP à SFP permettent aux administrateurs réseau d’incorporer différents types de fibres et de longueurs d’onde dans ou entre les réseaux grâce à la conversion de mode fibre à fibre. En exploitant cette technologie, ils assurent des économies de coûts significatives par comparaison avec le remplacement d’un support optique sur un équipement réseau. Prolongez simplement un LAN dans des environnements pour lesquels la sécurité réseau et stratégique en convertissant:
- Multimode à Multimode
- Multimode à monomode
- Monomode à monomode
- Fibre double à simple (Duplex à Simplex BiDi )
En cas d’utilisation avec un Module d’administration de Convertisseurs de Médias MCR-MGT, le support de châssis est compatible avec tous les services de sécurité AAA (authentification, autorisation et audit) employés dans les réseaux d’entreprises, notamment TACACS+, RADIUS, LDAP, Kerberos, NIS et RSA. Pour protéger encore plus les ID et les mots de passe contre les incursions dans le réseau, les Convertisseurs de Médias Administrables Perle proposent des sessions d'administration sécurisées grâce à une compatibilité SSH, SNMPv3, Telnet et HTTPS. Ces types de caractéristiques sont employées pour gérer vos pare-feux, commutateurs et routeurs d’entreprise. C’est pourquoi Perle les propose avec les Convertisseurs de Médias Administrables CM-4GPT-DSFP. Le Module de Convertisseurs de Média SFP à SFP est aussi proposé pour les applications non administrables.
Conversion SFP à SFP
Le Module Convertisseur de mode fibre Administrable CM-4GPT-DSFP est fourni avec deux logements SFP vides. Les configurations réseau flexible deviennent possibles grâce aux émetteurs-récepteurs fibre SFP fournis par Perle, Cisco et d’autres fabricants de SFP conformes MSA. L’adaptation à différents types de fibres, distances et longueurs d’onde est simplifiée en mixant les SFP selon les besoins pour une flexibilité maximum avec une diversité de topologies et d’architectures réseau. La permutabilité à chaud des SFP facilite la configuration et les mises à niveau futures à mesure de l’évolution des besoins des réseaux en actualisant simplement un seul SFP au lieu de remplacer l’ensemble du convertisseur de mode fibre.
Conversion de différentes longueurs d’onde (Transpondeurs WDM)
Les émetteurs-récepteurs SFP permettent aussi l’exploitation d’un Module Convertisseur de mode fibre Administrable CM-4GPT-DSFP comme un Transpondeur WDM (Wave Division Multiplexing). Également dénommés Bidirectionnels (BiDi) ou Simplex, les Transpondeurs WDM aident les administrateurs réseau à exploiter les économies de coûts, aussi bien de matériel que de main-d’œuvre, associées à la fibre monobrin. La technologie WDM utilise des fréquences séparées pour l’émission et la réception afin de communiquer sur un seul brin de fibre. La technologie WDM exploite la capacité de la fibre optique à transporter de nombreuses longueurs d’ondes de lumière simultanément sans interaction entre elles. De ce fait, une fibre unique peut transporter de nombreux canaux ou signaux de longueurs d’onde distincts simultanément. Les systèmes WDM sont divisés en différentes formes de longueur d’onde, conventionnelle/coarse (CWDM) et dense (DWDM).
Caractéristiques du Module Convertisseur de mode fibre CM-4GPT- DSFP
Les administrateurs réseaux peuvent « tout voir » grâce aux caractéristiques avancées de Perle comme Smart Link Pass-Through et Fiber Fault Alert. Le dépannage est ainsi plus efficient alors que la maintenance sur site est minimisée. Garantes d’économies de temps et de budget, ces caractéristiques de même qu’une garantie à vie et une assistance technique mondiale gratuite font du Convertisseur de mode fibre Administrable CM-4GPT-DSFP le choix judicieux des professionnels de l’informatique.
| Transparence aux protocoles | Transparence à tous les protocoles (notamment)
|
| Transparence aux débits | Compatible avec les débits SFP atteignant 4,25 Gbps. |
| Smart Link Pass-Through | Si elle est activée, la caractéristique Smart Link Pass-Through assure que l’état du lien sur une connexion fibre est directement reflété via le convertisseur de médias à l’autre connexion. En cas de perte de lien sur l’une des connexions, l’autre lien est désactivé par le convertisseur de médias. Cette caractéristique est active lorsque les deux logements SFP sont occupés. En mode Standard, le lien reste actif. L’unité émet un signal de maintien en activité à 25Mhz pour préserver artificiellement l’activité du lien. |
| Fiber Fault Alert | Si le module de convertisseurs de médias détecte une perte de fibre, il notifie immédiatement le partenaire de lien fibre de l’existence de la condition. |
Caractéristiques additionnelles disponibles en cas d’installation avec un Module d’administration de Convertisseurs de Médias dans un Châssis de Convertisseurs de Médias Perle.
| Sélection du mode de configuration | Indiquez si le module doit utiliser les commutateurs DIP intégrés ou activer le module de gestion du châssis. |
| Informations sur le module |
|
| Paramètres des commutateurs DIP du module | Voir la configuration des commutateurs DIP du matériel |
| Sélection de débit | Spécifiez la sélection de débit SFP (utilisation avec un SFP à sélection de débit avec des débits en ligne atteignant 4,25 G )
|
| Contrôle du port | Active ou désactive individuellement les ports SFP du module |
| État SFP |
|
| Contrôle du module |
|
| Sauvegarde et restauration | Autorise un remplacement rapide et simple du module. Le module de gestion conserve toujours une copie de la configuration du convertisseur de médias et peut la restaurer automatiquement sur ce module dès qu'il est détecté dans son emplacement. |
Power
Power Consumption
3.0 watts
Indicators
Power
This green LED is turned on when power is applied to the media converter. This LED is off when there is no power supplied.
A Blinking LED will indicate that a hardware error has been detected.
LK1
LED is ON when a signal is detected on LK1. LED is OFF when there is no signal.
LK2
LED is ON when a signal is detected on LK2. LED is OFF when there is no signal.
Switches
Link Mode
Smart Link Pass-Through when enabled (Default) ensures that the link state on a fiber connection is directly reflected through the media converter to the other connection. If link is lost on one of the connections, then the other link will be brought down by the media converter. This feature applies when both SFP slots are occupied.
If set in Standard Mode, the link is kept active. The unit will transmit a 25Mhz keep-alive signal to artificially keep the link up.
Fiber Fault Alert
If the media converter module detects a loss of fiber, it will immediately notify the fiber link partner that an error condition exists.
Disabled (Default). The Media Converter will not monitor for fiber fault.
Multi-speed SFP
When enabled, identifies that the SFPs inserted are MSA complaint SFPs that have a multi-rate capability SFF-8074 and SFF-8472.
When disable (Default), no action is performed in this context.
Rate Select
This enables rate selection when using dual-rate capable SFPs. If the “Multi-Speed SFP” select switch is in the “Disabled” position, this switch is ignored.
- High Speed - UP (default)
- Low Speed – DOWN
2 x SFP Slots
SFPs
SFP line rates up to 4.25Gbps are supported. The SFPs occupying each slot in the media converter must be operating at the same speed.
SFP power level 1 and 2 are supported.
Environmental Specifications
Operating Temperature
0°C to 50°C (32°F to 122°F)
Storage Temperature
minimum range of -25°C to 70°C (-13°F to 158°F)
Operating Humidity
5% to 90% non-condensing
Storage Humidity
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Heat Output (BTU/HR)
13.65
MTBF (Hours)
861,306 Hours
MTBF Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Packaging
Shipping Weight
0.25 Kg, 0.6 lbs
Shipping Dimensions
150 x 210 x 40 mm, 5.9 x 8.3 x 1.6 inches
Regulatory Approvals
Emissions
- FCC Part 15 Class A, EN55022 Class A
- CISPR 22 Class A
- CISPR 32:2015/EN 55032:2015 (Class A)
- CISPR 24:2010/EN 55024:2010
- EN61000-3-2
Immunity
EN55024
Safety
- UL/EN/IEC 62368-1
- CAN/CSA C22.2 No. 62368-1
- UL 60950-1
- IEC 60950-1(ed 2); am1, am2
- EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
- CE
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- Perle Limited Lifetime Warranty

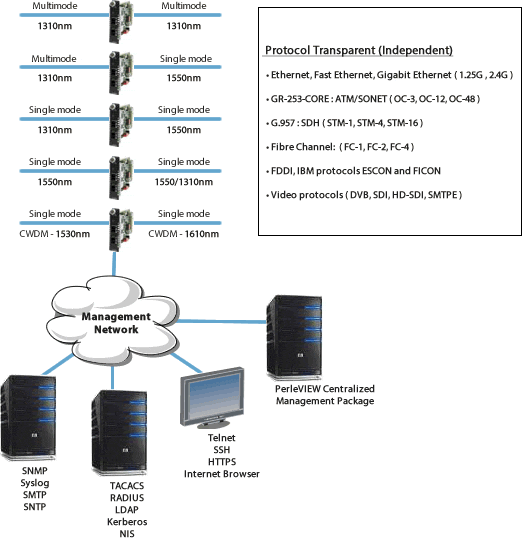

Application Diagrams
Conversion de Mode Fibre à Fibre
Interconnectez des longueurs d’onde et des types de fibre multiples
Grâce aux Convertisseurs de mode fibre Administrables transparents aux protocoles SFP à SFP, les administrateurs réseau peuvent incorporer différents types de fibres et de longueurs d’onde dans ou entre les réseaux. La liaison fibre d’une unité autonome administrable peut procurer des informations vitales et des outils d’administration d’état en réseau, notamment SNMP.
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
CM-4GPT-DSFP - Protocol Transparent Managed Media Converter module with dual SFP slots (empty). Supports two SFPs with identical speeds up to 4.25 Gbps.
