Convertisseurs de Médias Administrables SMI-10G
Convertisseurs 10 Gigabit Cuivre et Fibre
- Conversion fibre à fibre, cuivre à fibre et cuivre à cuivre
- 2 slots vides pour l'utilisation de divers émetteurs-récepteurs 10G fournis par Perle, Cisco ou d’autres SFP+ et XFP conformes MSA.
- Fonctionnalités avancées – Smart Link Pass-Through, Fiber Fault Alert, Générateur de test de liaison intégré et Loopback
- Prise en charge de niveaux d’alimentation 1, 2 et 3 mais aussi de XFP à niveau d'alimentation 4 élevé
- Régénération de signal optique : 3R (Re-amplify (réamplifier), Reshape (reformer), et Retime (reprogrammer))
- Gestion via SNMP, CLI- Telnet/SSH, navigateur Internet ou la Plate-forme de gestion centrale PerleVIEW
Les Convertisseurs de Médias Administrables SMI-10G-STS connectent de manière transparente les liaisons Ethernet 10 Gigabits via la fibre multimode ou monomode dans des environnements pour lesquels la sécurité réseau est cruciale. Tous les Convertisseurs de Médias 10GbE de Perle bénéficient de deux ports émetteurs-récepteurs enfichables compatibles avec la conversion de médias fibre à fibre, cuivre à fibre ou cuivre à cuivre.
Les Convertisseurs de Médias Administrables SMI-10G-STS sont compatibles avec tous les services de sécurité AAA (authentification, autorisation et audit) employés dans les réseaux d’entreprises, notamment TACACS+, RADIUS, LDAP, Kerberos, NIS et RSA. Pour protéger encore plus les ID et les mots de passe contre les incursions dans le réseau, les Convertisseurs de Médias Administrables Perle proposent des sessions d'administration sécurisées grâce à une compatibilité SSH, SNMPv3, Telnet et HTTPS. Ces types de caractéristiques sont employées pour gérer vos pare-feux, commutateurs et routeurs d’entreprise. C’est pourquoi Perle les propose avec les Convertisseurs de Médias Administrables SMI-10G-STS . Les Convertisseurs de Médias 10G sont aussi disponibles pour les applications non administrables.
Les conversions Fibre à Fibre et Cuivre à Fibre sont garanties par l'insertion de transmetteurs fibre XFP ou SFP+, compatibles avec la fibre multimode et monomode, incluant les longueurs d'onde CWDM/DWDM. La conversion Cuivre à Cuivre est prise en charge avec un câble Direct Attach (DAC) - ou twinax - SFP+ ou avec des émetteurs-récepteurs XFP 10Gbase-CX4.
Les ports de transmetteurs libres sur les Convertisseurs de Médias Administrables SMI-10G-STS permettent des configurations réseau flexibles afin de s'adapter à tous les impératifs d'une diversité de transmetteurs 10G fournis par Perle, Cisco ou d'autres fabricants de SFP+ et XFP conformes MSA. Vous pouvez utiliser ces produits pour convertir:
- XFP à XFP
- XFP à SFP+
- SFP+ à CX4
Les convertisseurs Ethernet à fibre 10 Gigabits de Perle offrent une solution économique pour prolonger la portée d'une liaison Ethernet 10Gbe existante. Les administrateurs réseau peuvent "tout voir" grâce aux fonctions avancées de Perle dont Smart Link Pass-Through, Fiber Fault Alert, un générateur de test de liaison intégré et Loopback. Ces fonctionnalités vous permettent de réaliser des économies de temps et d’argent et, alliées à une garantie à vie et une assistance technique internationale, elles font des Modules Convertisseurs de Médias SMI-10G-STS le choix de la raison pour les professionnels de l’informatique.
Fonctions du Convertisseur de Médias Administrable SMI-10G-STS
| Capteur de Vitesse SFP | Détecte automatiquement si un SFP a été inséré et ajuste la vitesse en conséquence. |
| Smart Link Pass-Through | Si le commutateur Smart Link Pass-Through est activé (par défaut), chaque port reflète l'état du port qui lui est associé. Dans ce mode, en cas de détection d'une perte de liaison sur un port, le signal transmis sur l'autre port est désactivé, relayant l'état de la liaison défaillante. Les commutateurs et autres dispositifs administrés peuvent ainsi déclarer les défaillances de liaison à leur NMS réseau. Lorsque le commutateur est en position d'arrêt, le Smart Link Pass-Through est désactivé. En cas de détection de perte de liaison sur un port, le signal transmis reste activé sur l'autre port. |
| Fiber Fault Alert | Grâce à l'alerte de panne de fibre, l'état du récepteur Ethernet 10 Gigabit est communiqué à l'émetteur. Le dispositif partenaire associé à l'interface Ethernet 10G du convertisseur de médias reçoit ainsi d'une notification de panne. |
| 3R - Régénération de signal optique | La régénération de signal optique: 3R (Réamplifier, Reformer et Reprogrammer le signal) assure l'existence d'une liaison de qualité pour des débits atteignant 10 Gigabits. |
| Test de liaison intégré | S'il est activé, le générateur de paquets intégré transmet des tests de trames Ethernet à son pair Ethernet 10 Gigabits. Le convertisseur de médias distant détecte automatiquement les trames de test et génère une boucle de retour pour ces trames. Toutes les trames reçues par erreur déclenchent l’allumage des DEL d’alimentation, LK1 et LK2 selon une combinaison spécifique afin d’identifier l’erreur. Durant le test, différentes formes de bits de test sont employées toutes les 5 secondes afin d'assurer un test de liaison scrupuleux. |
| Détection automatique de mode de test | Le convertisseur de médias distant accède automatiquement au mode de test en cas de requête de son site central associé. Une fonction synonyme d'élimination quasi totale des interventions inutiles sur des sites distants en cas de diagnostic d'une défaillance de liaison. |
| Contrôle de mode EDC | L’EDC (Electronic Dispersion Compensation - Compensation de dispersion électronique) est une méthode algorithmique servant à compenser la dispersion optique se produisant sur les liaisons 10 Gigabits haut débit. Les réglages du mode EDC sont automatiquement configurés par le convertisseur de médias selon les informations récupérées du module SFP+ ou XFP. C'est l'assurance d'une exploitation correcte10GBase-LRM multimode étendue mais aussi d'un câblage cuivre actif ou passif. |
| Protection de température de module | Protège votre module SFP+ ou XFP compatible DOM/DMI en suivant sa température interne et arrête le module XFP ou SFP dès qu'il fonctionne au-delà de son seuil de température maximum. |
| XFP à niveau d'alimentation 4 élevé | Les XFP à niveau d'alimentation 4 élevé sont compatibles avec les modèles XTSH et XTXH. |
| Compatible SFP Gigabit | Le modèle de convertisseur de médias 10 Gigabits à double logement SFP+ est aussi compatible avec les SFP Gigabit (1000Base-X). Les utilisateurs peuvent ainsi exploiter les SFP Gigabit aujourd'hui pour migrer à l'avenir vers les SFP+ 10G. Les deux logements doivent être équipés avec des SFP Gigabit. |
| Paquets géants | Transparent pour les trames jumbo avec une taille de MTU maximale de 10024 octets |
| VLAN | Transparent pour les paquets VLAN. |
| Remote Loopback | Possibilité de génération d'une boucle de retour sur chaque interface 10 Gigabits. Dans ce mode, toutes les trames reçues sur le port en mode boucle de retour sont retransmises. Les utilisateurs bénéficient ainsi d'une capacité d'exploitation de leurs propres générateurs de test maison pour tester la liaison. |
| Sélection du mode de configuration | Indiquez si le module doit utiliser les commutateurs DIP intégrés ou activer le module de gestion du châssis. |
| Informations sur le Convertisseur |
|
| Paramètres des commutateurs DIP du module | Voir la configuration des commutateurs DIP du matériel. |
| Contrôle du port | Active ou désactive le port cuivre ou fibre optique du module. |
| Statut du port Fibre |
|
| Contrôle |
|
| Gestion de modules XFP DWDM réglables | Sélectionnez les longueurs d'onde centrales UIT 50GHz d'émetteurs-récepteurs et la numération de canaux sur les émetteurs-récepteurs XFP réglables. |
Caractéristiques avancées d’administration des SMI-10G-STS
Une sécurité de type entreprise et fournisseur d’accès est proposée grâce à la prise en charge de systèmes solides d’authentification, notamment TACACS+, RADIUS et LDAP. L’accès sécurisé en bande est assuré via les protocoles SNMPv3, SSH CLI et les navigateurs Internet à sécurité HTTPS.
| SNMP |
|
| Accès Telnet/SSH CLI | Accès au cœur de réseau par ligne de commande via une application Telnet ou SSH. |
| Accès par navigateur Internet |
|
| Accès CLI du port console | Accès par ligne de commande en périphérie via le port console série RJ45 compatible Cisco au moyen d'un câble CAT5 « de roulement ». Le port console peut être activé (par défaut) ou désactivé |
| Sessions d’Administration Parallèles | Ouvrez de multiples sessions d’administration simultanément pour des utilisateurs multiples. |
| Temporisation d'inactivité | Protégez les sessions de gestion sécurisée en définissant une valeur de temporisation en cas d'inactivité. |
| Rapports sur les déclencheurs d'alertes | Les événements déclencheurs d'alertes sont stockés dans le journal d'événements local et envoyés en tant que:
|
| Ensemble de fonctionnalités IP avancées |
|
| Gestion avancée de l’ autorisation et de la traçabilité des utilisateurs avec prise en charge de deux niveaux de serveurs |
|
| Chiffrement |
|
| Liste de contrôle d'accès | Possibilité de création d'une liste de contrôle d'accès pour filtrer les postes de travail autorisés à accéder aux ressources de gestion. Filtrage en fonction des adresses IP et/ou MAC Ethernet |
| Filtrage des services réseau | Activez uniquement les services réseau du module de gestion qui sont autorisés sur votre réseau (Telnet, SSH, HTTP, HTTPS, SNMP). |
| Téléchargement de micrologiciels | Mise à jour vers le micrologiciel le plus récent pour la fonctionnalité de gestion et les convertisseurs de médias via TFTP ou PerleVIEW. |
Power
Input Supply Voltage
12 vDC Nominal
Maximum Current Amps @ 12v DC
Dual XFP
- XTX: 1.25
- XTXH: 1.6
XFP to SFP
- XTS: 1.0
- XTSH: 1.6
Maximum Power * Requirements (watts)
Dual XFP
- XTX: 15.0 *
- XTXH: 19.3 *
XFP to SFP
- XTS: 12.0 *
- XTSH: 19.3 *
Power Connector
5.5mm x 9.5mm x 2.1mm barrel socket
Power Adapter
Universal AC/DC Adapter
- 100-240v AC, regulated AC/12v DC adapter included
- STS and XTS : 12 watt adapter
- XTX, XTXH and XTSH : 24 watt adapter
Indicators
Power / TST
- On: Power indication and in normal operation
- Blinking slowly: the unit is in loopback or test mode (either port)
- Blinking quickly: the unit has a hardware error (Err LED will also be on)
LK1, LK2
- On: Fiber link present
- Blinking quickly: Fiber link present and receiving data.(including test data)
- Blinking slowly: Fiber link disabled because the other fiber link went down.
- Blinking 1 sec on 3 sec off – invalid SFP+ or XFP inserted
- Blinking twice then 3 sec off – module shut down due to high temperature.
- LK1, LK2 alternating on and off – 1 sec on 1 sec off incompatible Speeds (Err LED will also be on)
- Off: No fiber link present or no module inserted
ERR LED
- If Power LED is blinking, this indicates a hardware error
- If LNK LEDS blink, this indicates that there is a module compatibility error
Switches - accessible through a side opening in the chassis
Smart Link Pass-Through
When the Smart Link Pass-Through switch is enabled (default), each port will reflect the state of its port peer. In this mode, if a link loss is detected on one port, the transmit signal on the other port is disabled “passing through” the state of the failed link. This enables managed switches and other devices to report link failures to their network NMS.
When the switch is in the down position, Smart Link Pass-Through is disabled. If a link loss is detected on one port, the transmit signal remains enabled on the other port.
Fiber Fault Alert
- Enabled (Default - Up) - With Fiber Fault Alert the state of the 10 Gigabit ethernet receiver is passed to the transmitter. This provides fault notification to the partner device attached to the 10G ethernet interface of the media converter
- Disabled (Down)
EDC Mode
Electronic Dispersion Compensation is an algorithmic method used to compensate for optical dispersion that occurs on high speed 10 Gigabit links. EDC mode settings are automatically configured by the media converter based on the information retrieved from the SFP+ or XFP module. This will enable proper operation for extended multimode 10GBase-LRM as well as active or passive copper cabling.
In the default UP switch position the media converter will automatically set the 10G transceiver to match the EDC type declared by the SFP+ / XFP module to either to “linear” or “limiting”.
In the event that there is a mismatch, setting the switch to the Down position on the media converter will flip the setting to that declared by the module.
Loopback
Capable of performing a loopback on each 10 Gigabit interface. In this mode, all frames received on the port in loopback mode will be transmitted back. This provides users with the capability of utilizing their own in-house test generators for testing the link.
Connectors
Pluggable 10G Fiber Transceiver slots (Hot insertion and removable)
Dual XFP
Two 10 Gigabit XFP Slots- Power level 1,2,3
- Power Level 4 (XTSH model)
XFP to SFP
One 10 Gigabit SFP+- Power Level 1, 2
- Power level 1,2,3
- Power Level 4 (XTSH model)
Voltages supplied to XFP slots
Dual XFP
1.8V, 3.3V, 5V and -5.2V
XFP to SFP
1.8V, 3.3V, 5V and -5.2V
Supported 10 Gigabit Fiber pluggable transceivers
Dual XFP
IEEE 802.3ae compliant:- 10GBase-SR
- 10GBase-LRM
- 10GBase-LR
- 10GBase-ER
- 10GBase-ZR
XFP to SFP
IEEE 802.3ae compliant:- 10GBase-SR
- 10GBase-LRM
- 10GBase-LR
- 10GBase-ER
- 10GBase-ZR
Supported 10 Gigabit Copper pluggable transceivers
Dual XFP
IEEE 802.3ak compliant:- XFP 10GBase-CX4 copper
XFP to SFP
SFP+ Direct Attach Cable (DAC). Also known as:- Twinax
- 10GBase-CU
- 10GSFP+Cu
- 10GBase-CX1
- 10GBase-CR1
Note: Passive and Active cable types supported
IEEE 802.3ak compliant:- XFP 10GBase-CX4 copper
Environmental Specifications
Operating Temperature
0°C to 50°C (32°F to 122°F)
Storage Temperature
minimum range of -25°C to 70°C (-13°F to 158°F)
Operating Humidity
5% to 90% non-condensing
Storage Humidity
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Heat Output (BTU/HR)
Dual XFP
- XTX: 51.2 *
- XTXH: 65.9 *
XFP to SFP
- XTS: 40.9 *
- XTSH: 65.9 *
MTBF (Hours)
Dual XFP
- Without power adaptor: 184,350 Hours
- With power adaptor: 139,590 Hours
XFP to SFP
- Without power adaptor: 184,350 Hours
- With power adaptor: 133,071 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Chassis
Metal with an IP20 ingress protection rating
Mounting
Din Rail Kit
Optional
Wall / Rack Mount Kit
Optional
Product Weight and Dimensions
Weight
0.93 Kg, 2.1 lbs
Dimensions
175 x 145 x 46mm, 6.9 x 5.7 x 1.8 inches
Packaging
Shipping Weight
- STS and XTS : 1.2 Kg, 2.6 lbs
- XTX, XTXH and XTSH : 1.5 Kg, 3.3 lbs
Shipping Dimensions
300 x 200 x 70 mm, 11.8 x 7.9 x 2.8 inches
Regulatory Approvals
Emissions
- FCC Part 15 Class A, EN55022 Class A
- CISPR 22 Class A
- CISPR 32:2015/EN 55032:2015 (Class A)
- CISPR 24:2010/EN 55024:2010
- EN61000-3-2
Immunity
EN55024
Electrical Safety
- UL 60950-1
- IEC 60950-1(ed 2); am1, am2
- EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
- CE
Environmental
Other
- ECCN: 5A992
- HTSUS Number: 8517.62.0020
- CCATS: G134373
- Perle Limited Lifetime Warranty
*Maximum rating for both media converter and modules inserted. Actual rating is dependent on the power consumption of the SFP+/XFP modules inserted.
Click on 'Model Name' to see part numbers
| Model | Port | Slot | SFP+ Power Levels | XFP Power Levels |
Maximum Total Transceiver Power Supported |
|---|---|---|---|---|---|
| SMI-10G-XTS | Port 1 | XFP | - | Level 1 (up to 1.0 watts) | 5.0 watts |
| - | Level 2 (1.5 to 2.5 watts) | ||||
| - | Level 3 (2.5 to 3.5 watts) | ||||
| Port 2 | SFP+ | Level 1 (up to 1.0 watts) | - | ||
| Level 2 (up to 1.5 watts) | - | ||||
| SMI-10G-XTSH | Port 1 | XFP | - | Level 1 (up to 1.0 watts) | 7.0 watts |
| - | Level 2 (1.5 to 2.5 watts) | ||||
| - | Level 3 (2.5 to 3.5 watts) | ||||
| - | Level 4 (3.5 to 5.5 watts) | ||||
| Port 2 | SFP+ | Level 1 (up to 1.0 watts) | - | ||
| Level 2 (up to 1.5 watts) | - | ||||
| SMI-10G-XTX | Port 1 | XFP | - | Level 1 (up to 1.0 watts) | 7.0 watts |
| - | Level 2 (1.5 to 2.5 watts) | ||||
| - | Level 3 (2.5 to 3.5 watts) | ||||
| Port 2 | XFP | - | Level 1 (up to 1.0 watts) | ||
| - | Level 2 (1.5 to 2.5 watts) | ||||
| - | Level 3 (2.5 to 3.5 watts) | ||||
| SMI-10G-XTXH | Port 1 | XFP | - | Level 1 (up to 1.0 watts) | 11.0 watts |
| - | Level 2 (1.5 to 2.5 watts) | ||||
| - | Level 3 (2.5 to 3.5 watts) | ||||
| - | Level 4 (3.5 to 5.5 watts) | ||||
| Port 2 | XFP | - | Level 1 (up to 1.0 watts) | ||
| - | Level 2 (1.5 to 2.5 watts) | ||||
| - | Level 3 (2.5 to 3.5 watts) | ||||
| - | Level 4 (3.5 to 5.5 watts) |
Application Diagrams
Liens Ethernet-Fibre Administrables
Gérez vos liens cuivre vers fibre avec un convertisseur de Médias autonome et administrable. Idéal pour l'utilisation sur des réseaux administrés avec applications fibre à basse densité. Un convertisseur de Médias autonome et administrable est connecté sur un lien fibre vers un convertisseur de médias distant. Le lien cuivre et fibre d'une unité autonome administrable fournit des informations et statuts vitaux pour les outils de gestion de réseau tels que SNMP.
Répéteur Ethernet fibre 10 Gigabit
Prolonger la distance réseau des liens fibre 10 Gigabit
Créer une liaison Ethernet fibre 10 Gigabits pouvant atteindre 160 km.
Extenseur Ethernet fibre 10 Gigabit
Étendre la distance réseau entre deux commutateurs fibre 10 Gigabits
Deux convertisseurs de médias 10 Gigabits peuvent étendre la distance entre des commutateurs multimode 10 Gigabits via une liaison fibre sur une longueur atteignant 80 km.

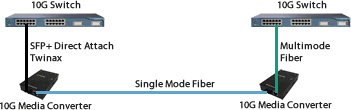

Conversion de médias cuivre à fibre 10 Gigabits
D'un convertisseur de médias Ethernet 10G vers un autre
Convertissez vos liaisons Direct Attach (Twinax) SFP+ 10G ou XFP CX4 cuivre à fibre multimode ou monomode. Idéal pour les grands centres informatiques et les applications en colocation pour lesquels les distances requises de connexion des commutateurs ToR (Top of Rack) dépassent la limite de 100 m des liens cuivre 10G.
Filtrez vos options pour trouver le matériel adapté à votre application
Affichage de 24 produits sur 24
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
SMI-10G-XTS - 10 Gigabit Ethernet IP-Managed Stand-Alone Media Converter with one XFP slot (empty) and one SFP+ slot ( empty ). AC adapter included
SMI-10G-XTSH - 10 Gigabit Ethernet IP-Managed Stand-Alone Media Converter with one XFP slot (empty) and one SFP+ slot ( empty ). Supports Power Level 4 XFPs. AC adapter included
SMI-10G-XTX - 10 Gigabit Ethernet IP-Managed Stand-Alone Media Converter with dual XFP slots (empty). AC adapter included
SMI-10G-XTSH - 10 Gigabit Ethernet IP-Managed Stand-Alone Media Converter with one XFP slot (empty) and one SFP+ slot ( empty ). Supports Power Level 4 XFPs. AC adapter included
SMI-10G-XTXH - 10 Gigabit Ethernet IP-Managed Stand-Alone Media Converter with dual XFP slots (empty). Support Power Level 4 XFPs. AC adapter included
