Châssis de Convertisseurs de Médias MCR1900

Fonctions des Convertisseurs de Médias MCR1900

Système haute densité à 19 emplacements
Permet de monter un rack de 19 ou 23 po (48 ou 58,5 cm) – hauteur 2U
Modules coulissants remplaçables à chaud
Alimentations redondantes AC et 48v DC remplaçables à chaud

Le Châssis de Convertisseurs de Médias MCR1900 de Perle est le système de châssis modulaire de haute densité le plus fiable du marché. Idéal pour les environnements d'entreprise et les campus nécessitant des points multiples d'intégration avec le réseau cuivre et/ou fibre optique. Il est possible de mettre en place une solution de bout en bout cuivre vers cuivre, cuivre vers fibre, multimode vers monomode ou multimode vers multimode, en associant les modules de ce châssis haute densité avec un autre châssis Perle MCR1900, des convertisseurs de médias autonomes ou des Extenseurs Ethernet autonomes. L’Administration des Modules de Convertisseurs de Médias et du châssis peut se faire en ajoutant un Module d’Administration de Châssis. Pour les solutions de densité faible à moyenne, découvrez le châssis de convertisseur de médias MCR200

Pour les environnements exigeant le déploiement à grande échelle de convertisseurs de médias, une plateforme centralisée qui simplifie la configuration, l’administration, la supervision et le dépannage de ces équipements est recommandée. Le logiciel de Gestion de périphériques PerleVIEW est une application multiutilisateur sous Windows server offrant une solution de qualité professionnelle.

Fonctions des Convertisseurs de Médias MCR1900

Plate-forme haute densité de convertisseurs de médias	Vous pouvez installer jusqu'à 19 modules dans un châssis 2U. Les modules partagent la même source d'alimentation.
Modèle de Châssis Renforcé	Baie de Cartes 1U pour un haut niveau de rigidité torsionnelle Une conception cohérente entre les slots du châssis et les Modules permettent une solidité de châssis accrue. Des supports verticaux redondants garantissent un alignement toujours précis des slots, permettant l’insertion et le retrait facile des cartes à tout moment. La conception intelligente des supports de carte, et les connecteurs DIN 41612 à 32 broches permettent la meilleure garantie de compatibilité avec les cartes, pour des ajouts/changements de modules en toute confiance. Construction à base d’acier laminé à froid et zingué pour une résistance maximale à la corrosion. Des slots de ventilation supplémentaires sur les façades de modules permettent un refroidissement amélioré et une durée de vie allongée Flux d’aération multi-canal pour un refroidissement des cartes amélioré. Protection Thermique pour l’arrêt automatique en cas de température interne excessive.
Modules remplaçables à chaud	Les modules peuvent être insérés et retirés sans impact sur le reste du système. Dès son insertion, le module est alimenté automatiquement et est fonctionnel. L'ordre d'insertion n'a pas d'importance.
Tolérance de panne d'alimentation	Sur les configurations à double alimentation, le système de répartition offre une protection instantanée contre les coupures de courant ou les pannes d'alimentation. Un module d'alimentation unique assure une puissance plus que suffisante pour un système totalement chargé.
Relais d'alarme	Un contrôleur sur panneau arrière assure la supervision continue de ressources vitales sur le châssis. Le relais intégré à contact sec, normalement ouvert/fermé, est actionné dans les conditions suivantes: Panne du module d'alimentation Température interne dépassant le seuil nominal Vitesse anormale du ventilateur Seuil de tension du panneau arrière non atteint

Produits relatifs au Châssis Modulaire MCR1900

Modules Convertisseurs Fibre Non Administrables

Relier le cuivre 10Mbps, 100Mbps, 1G, 2.5G ou 10G à la fibre multimode ou monomode
Relier multimode à monomode
Connecter deux réseaux multimode

Modules Convertisseurs Fibre Administrables

Relier le cuivre 10Mbps, 100Mbps, 1G, 2.5G ou 10G à la fibre multimode ou monomode
Relier multimode à monomode
Connecter deux réseaux multimode
Gestion via SNMP, Telnet/SSH, HTTPS ou PerleVIEW

Modules Extenseurs Cuivre Ethernet

Étendre des liens Ethernet 10Mbps, 100Mbps ou 1G sur Coaxial ou toute paire torsadée deux fils 24 AWG
Étendre les distances de transmission de données jusqu'à 3km
Utilisable dans des environnements Administrables ou non

Module d'Administration de Châssis MCR-MGT

Administrer les Modules de Conversion de Médias et Extenseurs Ethernet via SNMP, CLI -Telnet/SSH, un navigateur Web ou la Plate-forme de gestion centrale PerleVIEW
Fonctionnalités de sécurité avancée, telles que TACACS+, RADIUS LDAP, Kerberos et authentification NIS
SSH et accès sécurisé du navigateur via HTTPS

Features

Intelligent Alarm Relay

Dry Contact Relay engaged upon monitored chassis error conditions: power failure, high temperature, backplane voltage error, fan speed failure
3 amps @24 vDC, Normally open / normally closed contacts on removable terminal blocks

Hot-swappable Modules

All modules, management module and power supplies are hot-swappable

Power

Nominal input voltage

MCR1900-AC

115/230 VAC

MCR1900-DAC

115/230 VAC

MCR1900-DC

24/48v DC

MCR1900-DDC

24/48v DC

Input Voltage Range

MCR1900-AC

90 - 264 VAC

MCR1900-DAC

90 - 264 VAC

MCR1900-DC

18 - 72v DC

MCR1900-DDC

18 - 72v DC

Capacity

MCR1900-AC

120 watts max.

MCR1900-DAC

240 watts max.
The dual supply provides redundancy for instant fail-over. Power supplies load share

MCR1900-DC

120 watts max.

MCR1900-DDC

240 watts max.
The dual supply provides redundancy for instant fail-over. Power supplies load share

AC input frequency

MCR1900-AC

47 - 63 Hz

MCR1900-DAC

47 - 63 Hz

MCR1900-DC

N/A

MCR1900-DDC

N/A

International Power Line Cords by Model

MCR1900-AC

USA: IEC320-C13 to NEMA5-15P
UK: IEC320-C13 to BS1363
EU: IEC320-C13 to CEE717 Schuko
South Africa / India: IEC320-C13 to BS546
Australia: IEC320-C13 to AS3112

MCR1900-DAC

USA: IEC320-C13 to NEMA5-15P
UK: IEC320-C13 to BS1363
EU: IEC320-C13 to CEE717 Schuko
South Africa / India: IEC320-C13 to BS546
Australia: IEC320-C13 to AS3112

MCR1900-DC

N/A

MCR1900-DDC

N/A

LEDs

MCR1900-AC

Power Supply A Status

MCR1900-DAC

Power Supply A and B status

MCR1900-DC

Power Supply A Status

MCR1900-DDC

Power Supply A and B status

Grounding

Dual ground screws for #10 ring terminals or grounding lug connectors provide a reliable chassis ground connection.

Environmental Specifications

Heat Output (BTU/HR)

MCR1900-AC

MCR1900-DAC

MCR1900-DC

19 at 24vdc, 25 at 48vdc

MCR1900-DDC

34 at 24vdc, 49 at 48vdc

MTBF (Hours)*

MCR1900-AC

31,716 Hours

MCR1900-DAC

255,530 Hours

MCR1900-DC

32,051 Hours

MCR1900-DDC

255,531 Hours

Operating Temperature

0°C to 50°C (32°F to 122°F)

Storage Temperature

-25°C to 70°C (-13°F to 158°F)

Humidity

5 to 95% (non-condensing) for both storage and operation.

Case

SECC Zinc plated sheet metal (1 mm)

Ingress Protection Rating

IP30 with all slots occupied

Altitude

up to 3,038 meters (10,000 ft)

Mounting

2U - 19' rack mounting hardware is included
2U - 23' Telcom / ETSI rack mounting hardware is optional

Product Weight and Dimensions

Weight

MCR1900-AC

6.32 kg, 14 lbs

MCR1900-DAC

7.0 kg, 15.4 lbs

MCR1900-DC

6.39 Kg, 14.1 lbs

MCR1900-DDC

7.14 kg, 15.74 lbs

Dimensions

356 x 435 x 89 mm, 14 x 17.2 x 3.5 in

Packaging

Shipping Weight

MCR1900-AC

7.76 kg, 17 lbs

MCR1900-DAC

9.0 kg, 19.8 lbs

MCR1900-DC

7.76 kg, 17.11 lbs

MCR1900-DDC

9.0 kg, 19.8 lbs

Shipping Dimensions

559 x 482 x 178 mm, 22 x 19 x 7 in

Regulatory Approvals

Emissions

FCC Part 15 Class A, EN55022 Class A

CISPR 32:2015/EN 55032:2015 (Class A)
CISPR 24:2010/EN 55024:2010

CFR47:2003, Chapter 1, Part 15 Subpart B,(USA) Class A
ICES-003, Issue 4, February 2004 (Canada)
EN55022:1998 + A1:2000 + A2:2003 Class A
EN61000-3-2 : 1995, Limits for Harmonic Current Emissions
EN61000-3-3 : 1995, Limits of Voltage Fluctuations and Flicker

Immunity

EN55024:1998 + A1:2001 + A2:2003
EN61000-4-2: Electrostatic Discharge
EN61000-4-3: RF Electromagnetic Field Modulated
EN61000-4-4: Fast Transients
EN61000-4-5: Surge
EN61000-4-6: RF Continuous Conducted
EN61000-4-8: Power-Frequency Magnetic Field
EN61000-4-11: Voltage Dips and Voltage Interruptions

Safety

UL/EN/IEC 62368-1
CAN/CSA C22.2 No. 62368-1

UL 60950-1
IEC 60950-1(ed 2); am1, am2
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013

CAN/CSA-C22.2 No. 60950-1-03 and ANSI/UL 60950-1, First Edition April 1st 2003 (Recognized Component)
CE

Environmental

Reach, RoHS and WEEE Compliant

Other

ECCN: 5A991
HTSUS Number: 8517.62.0020
Perle Limited Lifetime Warranty

*Calculation model based on MIL-HDBK-217-FN2 @ 30°C

Ethernet vers fibre sur un réseau de campus

L'utilisation de convertisseurs de médias montés en rack constitue la méthode la plus rentable d'assurer la connectivité sur un réseau campus. En consolidant la conversion Ethernet vers fibre optique sur un châssis de montage en rack, différents types de liens en fibre optique peuvent être réunis dans une même armoire de câblage. Ceci simplifie le déploiement et la maintenance et offre également une solution évolutive pour votre réseau.

Distribution en fibre optique haute densité à partir de commutateurs UTP du siège social

Dans cette application de campus d’entreprise, jusqu’à 19 convertisseurs de médias Ethernet vers fibre optique de Perle sont installés dans le châssis du convertisseur de médias MCR1900. Un commutateur Ethernet distant compatible avec la fibre optique est connecté directement sur le châssis central MCR1900. Un convertisseur de médias autonome convertit l’application fibre vers Ethernet en application fibre vers bureau. Un autre convertisseur de médias autonome pour fibre optique est connecté au commutateur Ethernet d’un bureau distant. Dans tous les cas, la fibre optique multimode ou mode unique peut être utilisée. Les liens en fibre optique peuvent aller jusqu’à 120 km en multimode.

Infrastructure d'Entreprise

Infrastructure d'entreprise utilisant la fibre optique
Adaptez votre réseau d'entreprise à une infrastructure reposant sur la fibre optique sans remplacer tous vos équipements cuivre existants.

Distribution en Fibre optique haute densité à partir de commutateurs Fibre au siège social

Dans cette application de campus d’entreprise, jusqu’à 19 convertisseurs de médias Fibre vers Fibre (Multimode à Monomode) de Perle sont installés dans le châssis de Convertisseur de Médias MCR1900. Un commutateur Fibre monomode distant est connecté directement sur le châssis central MCR1900. Un autre Convertisseur de Médias autonome pour fibre optique est connecté au commutateur Fibre d’un bureau distant. Dans tous les cas, la fibre optique multimode ou monomode peut être utilisée. Les liens fibre optique peuvent être étendus jusqu’à 120 km en monomode.

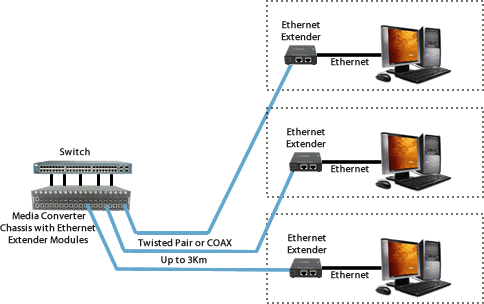

Extension des liaisons Ethernet 10/100/1000 sur du câble en paires torsadées ou coaxial
