S-1110P-XT - Convertisseur de Médias 10/100/1000 Températures Industrielle
Convertisseurs Ethernet à Fibre PoE / PoE+
- 10/100/1000Base-T vers fibre 100/1000Base-X
- Alimentation PoE IEEE 802.3 et PoE+
- Compatible avec des équipements antérieurs à la norme PoE
- Ports fibre fixes ou emplacement vide pour Cisco et autres SFP standards
-
Fonctions avancées : Réinitialisation du périphérique alimenté, Smart Link
Pass-Through, Fiber Fault Alert, Auto-MDIX et Loopback - Adapté aux températures extrêmes, de -40°C à +75°C (-40F à +165F)
- Connecteur d'alimentation de bornier
Les Convertisseurs de média PoE pour températures industrielles S-1110P-XT répondent à l'exigence de connexion transparente d'équipements Ethernet 10/100/1000, exploités par des températures extrêmes, à la fibre tout en assurant une alimentation PoE (Power over Ethernet - Alimentation sur Ethernet) à des dispositifs aux normes PoE et PoE+.
Les Convertisseurs de Médias PoE pour Températures Industrielles S-1110P-XT peuvent être exploités dans un cadre industriel par des températures de -40C à +75C (-40F à +167F). Les équipements exploités pour la gestion de la circulation routière, les oléoducs ou gazoducs, la météorologie ainsi que les applications industrielles ou d'extérieur doivent fonctionner à des températures avec lesquelles un convertisseur de médias commercial normal est incompatible. Fort de spécifications de plage de température étendue et d'un boîtier en acier renforcé, le convertisseur de médias S-1110P-XT procure une voie économique pour prolonger la distance entre deux dispositifs industriels exposés à des conditions environnementales exigeantes et des températures extrêmes, tels que des caméras de sécurité, points d'accès sans fil, alarmes, contrôleurs de circulation routière, capteurs et dispositifs de traçage.

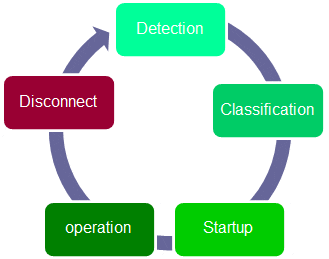

Les Convertisseurs de Médias PoE de Perle sont classés en tant que source d'alimentation (PSE). Tout en utilisant des câbles UTP pour transférer les données Ethernet, les convertisseurs de médias PoE de Perle permettent également de fournir le courant nécessaire a des équipements alimentés (PD) qui prennent en charge la norme PoE IEEE 802.3af (puissance de 15,4 W) ou PoE+ IEEE 802.3at (puissance de 30 W). Plus d’informations sur la technologie PoE.
Les convertisseurs PoE fibre vers Ethernet 10/100/1000 de Perle offrent une solution économique d'extension du réseau fibre existant. Ils servent en outre d'injecteurs PoE pour alimenter des équipements tels que des caméras sur IP ou des périphériques Wi-Fi via un câblage UTP cuivre.
Les administrateurs réseau peuvent « tout voir » grâce aux fonctionnalités avancées de Perle, telles que la négociation automatique, Auto-MDIX, Link Pass-Through, Fiber Fault Alert et Loopback. Ceci permet de résoudre plus efficacement les problèmes et de réduire la maintenance sur site. Économes en temps et en budget, ces fonctionnalités associées à une garantie à vie et une assistance technique mondiale gratuite font des Convertisseurs de Médias Gigabit PoE Perle S-1110P-XT pour Températures Industrielles le choix judicieux des professionnels de l'informatique.
Fonctions des Convertisseurs de Médias 10/100/1000 PoE pour Températures Industrielles S-1110P-XT
| Power Over Ethernet ( PSE ) | Assure la fonction source d'alimentation (PSE) sur les périphériques compatibles IEEE 802.3af (PoE de 15,4 watts) et les IEEE 802.3at (PoE+ jusqu'à 30 watts). Disponible sur les modèles PoE et PoE+ Les modèles PoE+ prennent en charge les équipements PD de Type 1 (PoE) et 2 (PoE+) |
| Gestion avancée de l'alimentation |
|
| Redémarrage du périphérique alimenté | Idéale pour redémarrer des équipements à distance, cette fonction configurable procède à une réinitialisation temporaire du périphérique alimenté. Avec cette fonction, le convertisseur de médias va, en cas de perte de réception sur le lien fibre, désactiver la source d'alimentation du périphérique alimenté pendant 2 s, puis rétablir le courant et le maintenir tant que la réception est correcte (après son rétablissement). Si cette option est désactivée, la perte de réception sur le lien fibre n'a aucun effet sur la source d'alimentation du ou des périphériques. |
| Prise en charge des périphériques alimentés | De nombreux types de périphériques sont pris en charge.
|
| Renfort du connecteur d'alimentation | Tous les modèles disposent d'un renfort du connecteur d'alimentation afin d'assurer une connexion sûre au convertisseur de médias. Idéal pour les zones exposées aux vibrations. |
| Détecteur de vitesse SFP | Détecte automatiquement la présence d'un SFP fibre Gigabit ou Fast Ethernet et ajuste le système en conséquence. |
| Auto-négociation (802.3u) | Le convertisseur de médias prend en charge la négociation automatique. L'interface fibre 1000Base-X négocie conformément à la norme 802.3 clause 37. L'interface 10/100/1000Base-T négocie selon 802.3, clauses 28 et 40. L'interface 1000Base-X établit un lien avec son partenaire une fois le plus grand dénominateur commun atteint et la liaison cuivre établie avec son partenaire. L'interface 1000Base-X continue à procéder aux différentes phases de négociation et transmet un signal de défaut distant de mise hors ligne (si ceci a été activé lors de la configuration du commutateur) jusqu'à ce que la liaison cuivre fonctionne et que les plus grands dénominateurs communs concordent. Le convertisseur de médias prend en charge la négociation automatique en mode duplex intégral, semi-duplex, panne distante, pause duplex intégral, pause asymétrique et Auto MDI-X. |
| Auto-MDIX | Auto-MDIX (automatic medium-dependant interface crossover) détecte les signaux sur l'interface Ethernet cuivre pour déterminer le type de câble connecté (direct ou croisé) et configure automatiquement la connexion lorsqu'il est activé. Le convertisseur de médias assure également la correction en cas de paires interverties. Le convertisseur de médias opère les ajustements nécessaires pour les retards de propagation de moins de 120 ns entre les paires 1000Base-T. |
| Smart Link Pass-Through | Lorsque le commutateur Link Mode est placé en mode Smart Link Pass-Through, le lien port cuivre Ethernet reprend l'état du port de convertisseur de médias 1000Base-X. Cette fonctionnalité reste disponible indépendamment que la négociation automatique soit activée ou non. |
| Fiber Fault Alert | Lorsque la fonction Fiber Fault Alert est activée, l'état du récepteur 1000Base-X est transféré au transmetteur 1000Base-X. Ceci permet de signaler les erreurs au périphérique partenaire connecté à l'interface 1000Base-X du convertisseur de médias. Si le transmetteur 1000Base-X s'arrête suite à une erreur, il est redémarré régulièrement pour permettre la résolution de l'erreur, à condition que le périphérique partenaire raccordé à l'interface 1000Base-X utilise une technique similaire. Cette fonction éradique donc les blocages qui se produisent sur certains convertisseurs de média. Applicable uniquement lorsque la fonction Fiber Auto-Negotiation est désactivée. |
| Pause (IEEE 802.3xy) | Le signal de pause est une fonction IEEE qui interrompt momentanément la transmission des données entre deux périphériques dès que l'un d'eux est surchargé. Le convertisseur de médias prend en charge la négociation de pause sur la connexion 10/100/1000Base-T et la connexion fibre 1000Base-X.
|
| Duplex | Opérations en semi-duplex et duplex intégral prises en charge. |
| Paquets Jumbo | Transparence pour les paquets Jumbo jusqu'à 10 Ko. |
| Réseau virtuel | Transparence pour les paquets VLAN taggés. |
| Remote Loopback | Possibilité d'opération loopback sur l'interface fibre 1000Base-X. |
Power
Input Supply Voltage
- PoE models: 46 - 57 vDC
- PoE+ models: 52 - 57 vDC
Power Consumption
3.5 Watts
Power Over Ethernet (PSE)
- PoE models: maximum to 15.4 watts
- PoE+ models: up to 30 watts
PoE Options
- Alternative A (power on pins 1,2 and 3,6)
- Alternative B (power on pins 4,5 and 7,8)
- Legacy PoE (IE wireless access points) - (reverse polarity on pins 4,5 and 7,8)
- Legacy large capacitor detect (pins 4,5 and 7,8)
Power Connector
2-Pin pluggable terminal block
Indicators
Power (PWR)
This green LED is turned on when power is applied to the media converter. Otherwise it is off. The LED will blink slowly when either fiber port is in Loopback test mode. The LED will blink quickly if there is a hardware failure where the reason code can be identified through a combination of FDF,LKF, FDC and PSE indicator LEDs
Fiber link on / Receive activity (LKF 1/2)
- This green LED is operational only when power is applied. The LED will blink along with transmit/receive data on the fiber port.
- If a loss of link on the copper port results in a Link Passthrough condition to the fiber port, this LED will blink at a rate of once every 2 seconds until the condition is cleared.
Copper link on / Receive activity (LKC 1/2)
- This green LED is operational only when power is applied. The LED will blink along with transmit/receive data on the 10/100/1000 UTP port
- If a loss of link on the copper port results in a Link Passthrough condition to the fiber port, this LED will blink at a rate of once every 2 seconds until the condition is cleared.
Fiber Duplex (FDF 1/2)
This green LED is operational only when power is applied. The LED is on when the 10/100/1000Base-X link is operational in full duplex mode. The LED is off when in half duplex. If the Auto-Neg switch is turned off, this LED will always be on
Copper Duplex (FDC 1/2)
This green LED is operational only when power is applied. The LED is on when the 10/100/1000Base-T link is operational in full duplex mode. The LED is off when in half duplex
100/1000
This multi-color LED is operational only when power is applied. The LED is green when the speed of the copper ethernet port is running at 1000 Mbps. The LED is yellow when the speed of the copper Ethernet port is running at 100 Mbps. The LED is off when in 10 Mbps.
PSE Status (PSE 1/2)
- GREEN — Solid: The PSE has successfully detected a compliant PD and is applying power over the UTP (for legacy pin out simply show active power when applied)
- YELLOW — Solid: The PSE is not active. This means the PSE has been configured to provide power, but the PD is :
- Not connected
- Has not detected a compliant PD and is not applying power
- PSE has turned off power for Reset function
- OFF — PSE function switch disabled
- RED — Blinking: Error Conditions
- Capacitance too High — 1 blink
- Resistance too Low or short circuit — 2 blinks
- Resistance too high or open circuit — 3 blinks
Switches - accessible through a side opening in the chassis
Auto-Negotiation (802.3u)
- Enabled (Default) - The media converter uses 802.3u Auto-negotiation on the 10/100/1000Base-T interface. It is set to advertise full duplex, half duplex, pause and remote fault capabilities.
- Disabled - The media converter sets the port according to the position of the speed and duplex switches.
Link Mode
Link Mode provides a transparency to the state of the copper link allowing for simplified trouble shooting from the devices connected to the media converter.
Normal (Default — Up)
- With Fiber Auto Negotiation enabled when the copper link goes down the 1000Base-X link is brought down. The 1000Base-X link will advertise Remote Fault (Link Fault).
- With Fiber Auto Negotiation disabled the state of the copper link has no effect on the 1000Base-X link.
Smart Link Pass Through (Down)
- With Fiber Auto Negotiation enabled the behavior is as follows. When the copper link goes down the 1000Base-X link is brought down. The 1000Base-X link will advertise Remote Fault (Link Fault). When Remote Fault (Link Fault) is received on the 1000Base-X interface the copper transmitter will be turned off. When the copper receiver is off the 1000Base-X transmitter will be turned off. When the 1000Base-X receiver goes off the copper transmitter will be turned off.
- With Fiber Auto-Negotiation disabled the behavior is as follows. When the copper receiver is off the 1000Base-X transmitter will be turned off. When the 1000Base-X receiver goes off the copper transmitter will be turned off.
Fiber Fault Alert
The Fiber Fault Alert switch has meaning when Auto-Negotiation is disabled
- Enabled (Default - Up)
When the 1000Base-X receiver is off the 1000Base-X transmitter is turned off. Periodically the 1000Base-X receiver will be turned on for a short period to allow the condition to clear if the 1000Base-X link partner is using a similar feature. - Disabled (Down)
Loopback
The media converter can perform a loopback on the 1000Base-X fiber interface.
- Disabled (Default - Up)
- Enabled - The 1000Base-X receiver is looped to the 1000Base-X transmitter. The copper transmitter is taken off the interface.
Speed Copper
- 100 (Default)
- 10
Duplex Copper
- Full (Default)
- Half
Fiber Negotiation
- Up: The Media Converter will negotiate Ethernet parameters on the fiber connection. This will ensure that the most optimal connection parameters will be in effect. If connecting to another Perle Media Converter, this parameter should be set to Auto. The Media Converter Module will advertise 1000Mbps, Full and Half Duplex, no Pause.
- Down: The Media Converter Module’s fiber will be fixed to 1000Mbps, Full Duplex.
Auto-MDIX (Internal Strap)
- If Auto-Negotiation (802.3u) is enabled, the media converter determines the current cable pinout to use on the copper interface. If Auto-Negotiation (802.3u) is disabled the Media converter will use the RX Energy method on the copper interface to set the port MDI or MDIX whichever is appropriate.
- Enabled (Default) - Either a straight-through or crossover type cable can be used to connect the media converter to the device on the other end of the cable.
- Disabled - If the partner device on the other end of the cable does not have the Auto-MDIX feature a specific cable, either a straight-through or crossover will be required to ensure that the media converter's transmitter and the partner devices transmitter are connected to the others receiver. The Media converter's 100Base-TX port is configured as MDI-X with this switch setting.
PSE Power
- Settable for each UTP port available.
- When enabled (UP), the media converter will perform a Power Sourcing Equipment (PSE) function as per IEEE802.3af or 802.3at standards (relevant model).
- Default is 'enabled'
PD Power Reset
- This is a technique to perform a power reset on a PD device(s) attached.
- When enabled (down), the media converter will upon loss of link on any fiber port, turn off PSE output power to the PD device(s) for 2 seconds then turn the power back on. The power remains on until any fiber link transitions from up to down again.
- With Passthrough enabled (Link Mode enabled and Fiber Auto-Negotiation enabled), a loss of link on the fiber resulting from a loss of link on the copper, a PD Power Reset till still occur.
- When PD Power Reset disabled, loss of fiber link has no effect on PSE power to the PD device(s).
PoE Power Options (Internal Straps)
- Set to Alternative A (default): Pins 3,6 Neg, Pins 1,2 Pos
- Set to Alternative B: Pins 7,8 Neg, Pins 4,5 Pos
- Set to Legacy Pre-Standard: Pins 7,8 Pos, Pins 4,5 Neg
Connectors
10/100/1000Base-T
- RJ45 connector
- 2 pair CAT5, EIA/TIA 568A/B or better cable for 10/100.
- 4 pair CAT5 UTP cable for Gigabit.
Magnetic Isolation
1.5kv
Fixed Fiber
- Dual multimode or single mode (Duplex) fiber - SC, ST
- Single strand fiber (Simplex) - SC
- LC - obtained by inserting an SFP (LC) in an SFP slot model
Small Form Factor Pluggable (SFP) slot
- SFP slot models: Empty slot for 100Base-X SFP modules supplied by Perle, Cisco or other manufacturers of MSA compliant SFPs.
- Hot insertion and removable (hot swappable).
Filtering
Filtering
1024 MAC Addresses
Frame Specifications
Buffer
1000 Kbits frame buffer memory
Size
- Maximum frame size of 10,240 bytes -- Gigabit
- Maximum frame size of 2048 bytes -- Fast Ethernet
Environmental Specifications
Operating Temperature
-40°C to 75°C (-40°F to 167°F)
Storage Temperature
-40°C to 85°C (-40°F to 185°F)
Operating Humidity
5% to 90% non-condensing
Storage Humidity
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Heat Output (BTU/HR)
20.5
MTBF (Hours)*
- 370,535 Hours (models with fixed fiber ports)
- 432,168 Hours (models with empty SFP slot)
Chassis
Metal with an IP20 ingress protection rating
Mounting
Din Rail Kit
Optional
Rack Mount Kit
Optional
Product Weight and Dimensions
Weight
0.45 Kg, 1.0 lbs (no power adaptor)
Dimensions
150 x 95 x 26 mm, 5.9 x 3.7 x 1.0 inches
Packaging
Shipping Weight
0.52 kg, 1.1 lbs
Shipping Dimensions
150 x 210 x 40 mm, 5.9 x 11 x 2.8 inches
Regulatory Approvals
Emissions
- FCC Part 15 Class A, EN55022 Class A
- CISPR 22 Class A
- CISPR 32:2015/EN 55032:2015 (Class A)
- CISPR 24:2010/EN 55024:2010
- EN61000-3-2
Immunity
EN55024
Electrical Safety
- UL/EN/IEC 62368-1
- CAN/CSA C22.2 No. 62368-1
- UL 60950-1
- IEC 60950-1(ed 2); am1, am2
- EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
- CE
Laser Safety
- EN 60825-1
- Fiber optic transmitters on this device meet Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards and comply with 21CFR1040.10 and 21CFR1040.11.
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- Perle Limited Lifetime Warranty
Application Diagrams

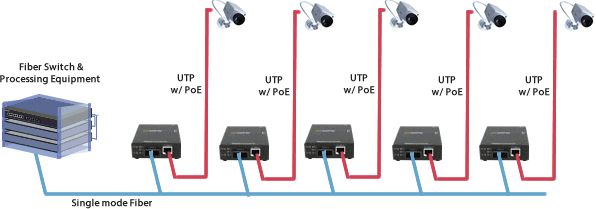

Fast Ethernet à caméras IP
Connexion de caméras IP 10/100/1000 à une infrastructure Fast Ethernet
Étendez la portée des caméras IP avec des convertisseurs de médias industriels PoE fibre. Les caméras de sécurité sont habituellement installées à des endroits distants où les températures extrêmement élevées ou basses constituent un enjeu -- plafonds, toits, lampadaires, enceinte grillagée, gazoducs ou oléoducs et gestion de la circulation routière. Le coût d'acheminement de l'alimentation électrique à chaque caméra de chaque zone inaccessible est éliminé en alimentant les équipements via un câble UTP exploitant un convertisseur de médias PoE. Pour les caméras PTZ (Pan-Tilt-Zoom - Pano-Inclinaison-Zoom) plus exigeantes en termes de consommation électrique, des modèles PoE+, offrant 30 watts de puissance, sont disponibles. Une alimentation PoE+ peut aussi s'imposer pour des caméras exposées à des températures basses et intégrant donc ventilateurs et dégivreurs…
Le lien fibre part d'une armoire d'équipements située près d'une prise d'alimentation. Un convertisseur de médias PoE peut être alimenté par du courant continu de 48 V ou par la tension secteur standard, à savoir 100 à 240 V c.a. La source d'alimentation et le câble en fibre sont connectés sur le convertisseur de médias. Un lien Ethernet cuivre (câble UTP ou STP) de 100 m maximum peut être branché sur la caméra IP. Le convertisseur de médias PoE convertit le lien fibre en cuivre, apportant ainsi toute la puissance et les données nécessaires à la caméra de sécurité.
Fibre Fast Ethernet à Points d'Accès Sans Fil

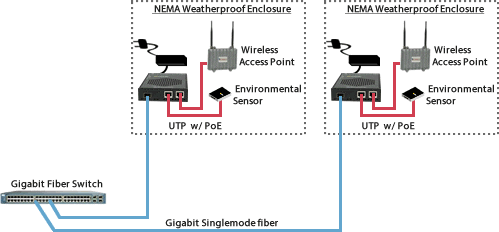

Connexion de points d'accès sans fil 10/100/1000 à une infrastructure Fast Ethernet
Étendez la portée des points d'accès sans fil (PA) avec des convertisseurs de médias fibre PoE. Si une entreprise déploie un réseau sans fil dans ses bureaux ou dans un grand entrepôt, des PA doivent être installés dans tout le site afin de fiabiliser la couverture intégrale. Le gestionnaire de réseau devra probablement étendre la portée au-delà des 100 m assurés par le câblage cuivre pour atteindre de nombreux PA.
Pour les PA au plafond ou dans d'autres endroits inaccessibles, les convertisseurs de médias PoE sont aussi en mesure de prendre en charge l'alimentation PoE standard, incluant une alimentation pré-standard pour les points d'accès déployés avant l'acceptation de la norme IEEE 802.3af . Pour les PA comme ceux contenant des radios duales consommant plus de 15,4 watts, des modèles PoE+, fournissant jusqu'à 30 watts, sont aussi proposés.
Si vous employez des PA dans un contexte industriel où les températures extrêmes constituent un enjeu, la fibre doit être acheminée d'une armoire de données existante à une zone bénéficiant d'un accès à l'alimentation électrique. Un convertisseur de média PoE peut être alimenté avec une source 48 V CC ou 100 à 240 V CA normale. Le convertisseur de média est connecté à l'alimentation électrique et au câblage fibre. Un réseau Ethernet cuivre (câble UTP ou STP) peut être étendu de 100 mètres additionnels jusqu'au point d'accès sans fil. Le convertisseur de média PoE convertit les données de la fibre au cuivre, leur ajoute l'alimentation électrique et transmet le tout au PA.
Monomode/monofibre
Connectez plusieurs ports cuivre sur un seul brin de fibre (également appelé « bidirectionnel »)
Si une fibre monobrin est utilisée, deux convertisseurs de médias monofibre sont nécessaires pour assurer la conversion cuivre vers fibre. Les convertisseurs de médias Perle monofibre sont également appelés « Up/Down ». Par exemple, le S-1110P-S1SC10U-XT (« Up ») et le S-1110P-S1SC10D-XT (« Down »), présentés ci-dessous, vont de paire. Un module « Up » doit être mis en correspondance avec un homologue « Down » pour traiter séparément les fréquences de transmission et de réception.
S-1110-S1SC10U-XTS-1110-S1SC10D-XT
La plupart des installations de convertisseurs de médias monomodes sont de type « double connecteur » ou « double fibre » où l'une des connexions fibre sert à la transmission et l'autre à la réception. Ces liens sont « croisés » physiquement pour accommoder les liens de transmission/réception.
Cependant, pour réduire les coûts, ou en cas de limites concernant les liens fibre disponibles, il est possible d'appliquer la technologie WDM. WDM emploie des fréquences distinctes de transmission et de réception pour communiquer sur le même brin de fibre optique. Cette technologie exploite les propriétés de transmission simultanée d'ondes lumineuses sur plusieurs longueurs d'ondes simultanément, sans interaction entre ces dernières. Ainsi, un lien fibre peut transmettre simultanément plusieurs signaux différents en termes de longueur d'onde ou de canal.
Par conséquent, si vous utilisez une fibre monobrin, utilisez un convertisseur de médias « Up » d'un côté et « Down » de l'autre pour la conversion cuivre vers fibre.
