Extenseur Ethernet Gigabit eX-S1110
Extenseur Ethernet Cuivre 10/100/1000
- Prolonge les connexions Ethernet 10/100/1000Base-T jusqu’à 3 km sur deux fils 24 AWG en paires torsadées
- Haut débit, jusqu’à 200+ mbps de taux de débit en ligne cumulée
- Fonctionnement transparent pour tous les protocoles Ethernet, incluant les paquets VLAN 802.1Q et les méthodes de compression vidéo IP
- Un ou quatre ports Ethernet 10/100/1000
- Fonctions avancées : Link Pass-Through*, Interlink Fault Feedback*, Plug & Play, Auto-MDIX et Loopback
Les Extenseurs Ethernet sont la solution idéale lorsque vous avez besoin d’étendre les services Ethernet au-delà des limites générales de la norme IEEE 802.3 (100m) dans une application à haute densité, et si le coût d’un câblage fibre est prohibitif. Les extenseurs Ethernet Perle étendent de manière transparente jusqu’à quatre connexions Ethernet 10/100/1000 sur du câblage cuivre. Utilisez une paire torsadée ( CAT5/6/7 ), du coaxial ou tout câblage cuivre existant précédemment utilisé dans des circuits d’alarme, circuits E1/T1, RS-232, RS-422, RS-485, et des applications CCTV et CATV.
Ces extenseurs cuivre Ethernet bout à bout, simples et efficaces, sont parfaits pour des immeubles commerciaux, des lotissements privés, des environnements hôteliers, afin de connecter un réseau privé ou administratif à un réseau local LAN d’entreprise, ou chaque fois qu’il faut établir des liens de communication Ethernet entre des LAN ou des systèmes LAN spécifiques (tels que PC, capteurs numériques, téléphones Voix sur IP, points d’accès WiFi, caméras IP, etc.).
Grâce aux fonctions avancées Perle, incluant Link Pass-Through*, Interlink Fault Feedback* et Loopback, les administrateurs de réseau disposent d’une visibilité totale qui améliore l’efficacité des résolutions de problème et réduit les opérations de maintenance sur site. Les Extenseurs Ethernet Perle sont un choix naturel pour les services informatiques parce qu’ils intègrent des fonctions de réduction des opérations de maintenance et des coûts, en plus de leur garantie à vie et de l’assistance technique gratuite mondiale Perle. Les Extenseurs Ethernet eX-S1110 Perle sont également disponibles en avec une Gamme d’Extenseurs pour températures étendues, pour les réseaux administrables avec sécurité AAA et pour des applications de haute densité.
Fonctions des Extenseurs Gigabit Ethernet eX-S1110 Perle
| Extension Ethernet sur paire torsadée | Pour étendre une liaison Ethernet sur du câble de catégorie 5, 6 ou 7 jusqu’à 3 km |
| Extension Ethernet sur câble coaxial | Pour étendre une liaison Ethernet sur du câble coaxial 75 ohms |
| Performance à hauts débits | Utilise la technologie VDSL2 de deuxième génération (Recommandation ITU-T G.993). Sous le “Profil 30a”, le taux de débit en ligne VDSL cumulé des extenseurs Ethernet Perle peut atteindre plus de 200 mbps. La performance et la distance réelles peuvent varier selon le type/ catégorie et les conditions d’utilisation du câblage. |
| Utilisation Plug & Play | Les extenseurs Ethernet Perle configurent automatiquement la connexion Interlink VDSL. L’association des pairs CO/CPE est automatiquement déterminée par chaque extenseur Ethernet. Vous n’avez donc pas besoin d’associer les pairs VDSL CO/ CPE. Dès qu’une connexion est établie, les deux terminaux configurent automatiquement les paramètres VDSL requis pour optimiser la bande passante possible sur la liaison cuivre. |
| Link Pass-Through* | Grâce à la fonction Link Pass-Through, l’état de la connexion Ethernet 10/100/1000Base-T passe directement de la liaison VDSL à la connexion Ethernet 10/100/1000Base-T sur son pair distant. Un commutateur géré sur le terminal distant peut alors signaler l’état de disponibilité (liaison active ou inactive) au système de gestion du réseau, et autoriser une détection et une récupération rapides des erreurs. Un extenseur Ethernet concurrent qui n’a pas cette fonction ne peut pas détecter ou signaler ce type d’erreur. |
| Interlink Fault Feedback* | Comme avec la fonction Link Pass-Through, une perte de la liaison VDSL rend inactif les ports Ethernet 10/100/1000 jusqu’au rétablissement de la liaison. |
| Auto-négociation | L’Extenseur Ethernet prend en charge l'auto-négociation sur l'interface 10/100Base-TX. |
| Auto-MDIX | Auto-MDIX (Automatic Medium-Dependent Interface crossover) détecte la signalisation sur l’interface RJ45 Ethernet 10/100/1000 et détermine le type de câble connecté (droit ou croisé) et sélectionne automatiquement le brochage compatible. |
| Vitesse fixe et Duplex | Certains équipements Ethernet nécessitent une vitesse fixe et le duplex ou n’acceptent pas l’auto-négociation. Lorsque l’auto-négociation est désactivée sur l’extenseur Ethernet, une vitesse fixe de 10, 100 ou 1000mbps, et le demi-duplex ou duplex, peuvent être configurés avec les commutateurs DIP. |
| VLAN | Transparent pour les paquets VLAN ( 802.1Q ) balisés. |
| Transparent pour les protocoles de compression vidéo IP | Totalement transparent pour les protocoles de compression vidéo IP, tels que MPEG-4, H.264 et MJPEG. |
| Renfort du connecteur d'alimentation | Tous les modèles disposent d'un renfort du connecteur d'alimentation afin d'assurer une connexion sûre vers l’Extenseur Ethernet. Idéal pour les zones exposées aux vibrations. |
| Loopback | Lorsque cette fonction est activée, une boucle est exécutée sur l’Interlink VDSL cuivre. |
*Disponibles sur les modèles à 1 port.
Ethernet
Port
eX-1S1110
1 port RJ45 – 10/100/1000 Base-T - Shielded
eX-4S1110
4 port RJ45 – 10/100/1000 Base-T - Shielded
Auto-MDIX
Auto-MDIX enables proper operation with either straight-through or crossover cabling
Distance
Distance up to 100 meters (328 feet) as per IEEE 802.3
Maximum Frame Size
1522 bytes
VDSL – Interlink
RJ45, BNC, Terminal Block
Ethernet Extenders must be connected in pairs using unconditioned wire. Circuits that run through signal equalization equipment are not permitted.
TIP and RING are polarity insensitive. Surge suppression of 400 volts between TIP and RING. Choice of RJ45, BNC or terminal block models for VDSL link connector:
- RJ45 – RING pin 4, TIP pin 5 (TIA 568 A/B)
- BNC – Coaxial 50 and 75 ohm cable with BNC connector
- Terminal Block – 2 position screw connectors for use with twisted pair telephone, alarm or serial cabling between 19 (0.9 mm) and 26 AWG (0.44 mm).
VDSL2 Line Rate/Reach
Actual distance and rates experienced will depend on condition and gauge of wire used. This Rate/Reach table applies to 24 AWG (0.5 MM) twisted pair wiring on RJ45 (RJ) and terminal block (TB) models
| High Speed Asymmetric | |||
| Reach (Distance) | VDSL Rate (Mbps) | ||
| feet | meters | Downstream | Upstream |
| 500 | 152 | 101 | 92 |
| 1000 | 305 | 101 | 63 |
| 1500 | 457 | 90 | 38 |
| 2000 | 610 | 62 | 24 |
| 2500 | 762 | 55 | 10 |
| 3000 | 914 | 42 | 5 |
| 3500 | 1000 | 35 | 3 |
| High Speed Symmetric | |||
| Reach (Distance) | VDSL Rate (Mbps) | ||
| feet | meters | Downstream | Upstream |
| 500 | 152 | 101 | 101 |
| 1000 | 305 | 85 | 101 |
| 1500 | 457 | 62 | 47 |
| 2000 | 610 | 60 | 29 |
| 2500 | 762 | 44 | 14 |
| 3000 | 914 | 30 | 7 |
| 3500 | 1000 | 29 | 4 |
| Long Reach Symmetric | |||
| Reach (Distance) | VDSL Rate (Mbps) | ||
| feet | meters | Downstream | Upstream |
| 500 | 152 | 53 | 44 |
| 1000 | 305 | 53 | 43 |
| 2500 | 762 | 39 | 18 |
| 4000 | 1219 | 25 | 4 |
| 5500 | 1676 | 17 | 1.9 |
| 7000 | 2134 | 8 | 2.3 |
| 7500 | 2286 | 7 | 2.2 |
| 8000 | 2438 | 5 | 2.2 |
| Long Reach Asymmetric | |||
| Reach (Distance) | VDSL Rate (Mbps) | ||
| feet | meters | Downstream | Upstream |
| 500 | 152 | 78 | 16 |
| 1000 | 305 | 78 | 16 |
| 2500 | 762 | 55 | 10 |
| 4000 | 1219 | 31 | 0.8 |
| 5500 | 1676 | 20 | 0.6 |
| 7000 | 2134 | 11 | 0.6 |
| 7500 | 2286 | 10 | 0.6 |
| 8000 | 2438 | 8 | 0.6 |
Power
Input Supply Voltage
9 - 30 vDC, unregulated (12 vDC Nominal)
Current
eX-1S1110
350 mA
eX-4S1110
500 mA
Power Consumption
eX-1S1110
4.2 watts
eX-4S1110
6 watts
Power Connector
5.5mm x 9.5mm x 2.1mm barrel socket and 2 pin terminal Block
Power Adapter
Universal AC/DC adapter
100-240v AC, regulated 12V DC adapter included
Indicators
Power / TST
This green LED is turned on when power is applied to the media converter. Otherwise it is off. The LED will blink when in Loopback test mode.
CO - Local
Ethernet Extender is operating in CO VDSL mode
CPE - remote
Ethernet Extender is operating in CPE VDSL mode
LINK
Indicates Link Status and activity on the Interlink (VDSL) port
ETH
Indicates link status and activity on Ethernet port(s).
Switches
Access
All switch settings are accessible through a side opening in the chassis
Rate/Reach
Two switches enable the user to select the right balance between speed and distance for their environment.
Signal to Noise Ratio
Selectable Signal to Noise Ratio (SNR) of 6dB or 9dB. The higher SNR number provides better impulse noise protection but lowers performance.
Auto-Negotiation (802.3u)
- Enabled (Default) - The Ethernet Extender uses 802.3u Auto-negotiation on the 10/100/1000Base-T interface. It is set to advertise full duplex.
- Disabled - The Ethernet Extender sets the port according to the position of the speed and duplex switches.
Link Mode
- Standard (Default) – The 10/100/1000 Base-T link remains active independent of the state of the Ethernet link on its remote peer.
- Link Pass-Through - the state of the 10/100/1000 Base-T Ethernet connection is “passed through” or propagated across the VDSL link to the 10/100/1000 Base-T Ethernet link on its remote Ethernet Extender peer. This enables a managed switch to report the state of the remote device to its network management system.
eX-4S1110
N/A
Interlink Fault Feedback
- Enabled – A loss of VDSL link will drop the 10/100/1000 Ethernet port on each end until the link recovers.
- Disabled (Default) - The state of the VDSL link is not propagated to the 10/100/1000 Base-T port
eX-4S1110
N/A
Loopback
- Enabled - The VDSL interlink will perform a loopback function, retransmitting all received Ethernet frames back to its peer.
- Disabled (Default - Up)
Set Ethernet Speed (Port 1)
When Auto-Negotiation switch is disabled, fixed speed can be set to 100 (Default) or 10
Set Ethernet Duplex (Port 1)
When Auto-Negotiation switch is disabled, Duplex can be set to Full (Default) or Half
Environmental Specifications
Operating Temperature
0°C to 50°C (32°F to 122°F)
Storage Temperature
minimum range of -25°C to 70°C (-13°F to 158°F)
Operating Humidity
5% to 90% non-condensing
Storage Humidity
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Heat Output (BTU/HR)
eX-1S1110
14.3 BTU/HR
eX-4S1110
20.5 BTU/HR
MTBF (Hours)*
- Without power adaptor: 468,351 Hours
- With power adaptor: 289,015 Hours
- 365,542 Hours
- 207,212 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Mounting
Din Rail Kit
Optional
Rack Mount Kit
Optional
Product Weight and Dimensions
Weight
eX-1S1110
0.3 kg, 0.66 lbs
eX-4S1110
0.47 kg, 1.04 lbs
Dimensions
eX-1S1110
120 x 80 x 26 mm, 4.7 x 3.1 x 1.0 inches
eX-4S1110
130 x 115 x 26 mm, 5.1 x 4.5 x 1.0 inches
Packaging
Shipping Weight
eX-1S1110
0.55 kg, 1.2 lbs
eX-4S1110
0.75 kg, 1.7 lbs
Shipping Dimensions
170 x 260 x 70 mm, 6.7 x 10.2 x 2.8 inches
Regulatory Approvals
Emissions
- FCC Part 15 Class A, EN55022 Class A
- CISPR 32:2015/EN 55032:2015 (Class A)
- EN61000-3-2
Immunity
CISPR 24:2010/EN 55024:2010
Electrical Safety
- UL/EN/IEC 62368-1
- CAN/CSA C22.2 No. 62368-1
- UL 60950-1
- IEC 60950-1(ed 2); am1, am2
- EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
- CE
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- Perle Limited Lifetime Warranty
Application Diagrams
Extension des liaisons Ethernet 10/100/1000 sur du câble en paires torsadées ou coaxial
Pour étendre une liaison Ethernet au-delà de la limite de cent mètres avec des extenseurs Ethernet. Pour établir des communications efficaces jusqu’à 3 km sur du câble en paires torsadées de catégorie 5, 6 ou 7.

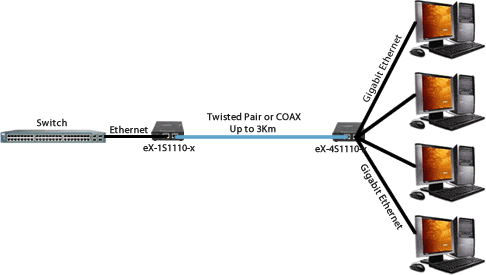

Extension pour quatre ports Ethernet 10/100/1000 sur du câble en paires torsadées ou coaxial
Étendre quatre ports Ethernet jusqu’à 3 km sur du câble en paires torsadées de catégorie 5, 6 ou 7.
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
eX-1S1110-RJ - Gigabit Ethernet Stand-Alone Ethernet Extender - 1 port 10/100/1000Base-T (RJ-45). RJ45 Interlink ( VDSL2 ) connector
eX-1S1110-BNC - Gigabit Ethernet Stand-Alone Ethernet Extender - 1 port 10/100/1000Base-T (RJ-45). BNC ( Coax ) Interlink ( VDSL2 ) connector
eX-1S1110-TB - Gigabit Ethernet Stand-Alone Ethernet Extender - 1 port 10/100/1000Base-T (RJ-45). 2-pin Terminal Block Interlink ( VDSL2 ) connector
eX-KIT11-S1110-RJ - Gigabit Ethernet Extender Kit - 1 pair of eX-1S1110-RJ Gigabit Ethernet Extenders
eX-KIT11-S1110-BNC - Gigabit Ethernet Extender Kit - 1 pair of eX-1S1110-BNC Gigabit Ethernet Extenders
eX-KIT11-S1110-TB - Gigabit Ethernet Extender Kit - 1 pair of eX-1S1110-TB Gigabit Ethernet Extenders
eX-4S1110-RJ - Gigabit Ethernet Stand-Alone Ethernet Extender - 4 port 10/100/1000Base-T (RJ-45). RJ45 Interlink ( VDSL2 ) connector
eX-4S1110-BNC - Gigabit Ethernet Stand-Alone Ethernet Extender - 4 port 10/100/1000Base-T (RJ-45). BNC ( Coax ) Interlink ( VDSL2 ) connector
eX-4S1110-TB - Gigabit Ethernet Stand-Alone Ethernet Extender - 4 port 10/100/1000Base-T (RJ-45). 2-pin Terminal Block Interlink ( VDSL2 ) connector
eX-KIT44-S1110-RJ - Gigabit Ethernet Extender Kit - 1 pair of port eX-4S1110-RJ Gigabit Ethernet Extenders
eX-KIT44-S1110-BNC - Gigabit Ethernet Extender Kit - 1 pair of port eX-4S1110-BNC Gigabit Ethernet Extenders
eX-KIT44-S1110-TB - Gigabit Ethernet Extender Kit - 1 pair of port eX-4S1110-TB Gigabit Ethernet Extenders
Related Accessories
Accessory Image
Accessory Description
Part No.
DIN Rail Mounting Kit for 4 & 8 port IOLAN desktop models, all Stand-Alone Media Converters and all Stand-alone Ethernet Extenders. Two of these brackets are required for the 8 port STS8-D model.
Standalone media converter wall / rack mount bracket
