Commutateurs Ethernet industriels IDS-105FE
Commutateur compacts 5 ports pour montage sur rail DIN
- 5 ports RJ45 avec 10/100 Mbps sur tous les ports
- Double entrée d’alimentation redondante 12/24/48 VDC
- Protection contre l’inversion de polarité
- Conception sans ventilateur et sans pièces mobiles
- Prise en charge de la température de fonctionnement industriel de -10 °C à 60 °C
- Hiérarchisation des messages dans le cadre de la qualité de service (QoS, Quality of Service)
Les commutateurs Ethernet industriels IDS-105FE de Perle sont conçus pour un déploiement facile dans les environnements industriels présentant des conditions de fonctionnement difficiles et un espace limité. Conçus pour résister aux températures extrêmes, aux surtensions, aux vibrations et aux chocs que l’on rencontre dans l’automatisation industrielle, l’infrastructure, le transport, la sécurité, le pétrole et le gaz, l’activité minière, les commutateurs IDS-105FE sont des dispositifs économiques et faciles à utiliser, qui fournissent les fonctionnalités essentielles d’une mise en réseau Ethernet industrielle.
Ces commutateurs non administrés prennent en charge une entrée d’alimentation redondante de 9 à 55 VDC et disposent d’une alarme de relais en cas de coupure de courant. L’autonégociation full/half-duplex
et le fonctionnement automatique MDI/MDIX simplifient l’installation et la configuration pour la connexion pratique d’une variété de périphériques réseau. Enfin, la prise en charge de la QoS permet de hiérarchiser le trafic et de gérer efficacement les ressources.
Pour les systèmes d’automatisation et de contrôle industriel utilisant EtherNet/IP, ces commutateurs robustes, qui peuvent être montés sur un rail DIN et qui disposent d’un boîtier métallique, offrent sécurité et facilité d’installation (le kit de montage est inclus).
Fonctions du Commutateur Ethernet Industriel IDS-105FE
| Conception robuste pour les environnements agressifs |
|
| Fonctionnement fiable |
|
| Performance Ethernet en temps réel |
|
| Energy Efficient Ethernet (EEE) | Energy Efficient Ethernet (EEE) conforme à 802.3az. Permet d'obtenir des économies d'énergie pendant les périodes d'inactivité du réseau. |
Interfaces
RJ45
- 5 x RJ45 ports for 10/100Base-TX up to 100 meters (328 ft)
- Auto-negotiation
- Auto-MDI/MDIX-crossover for use with either crossover over straight-through cable types
- Ethernet isolation 1500 V
Power
Dual Power Input
12/24/48VDC (9-55VDC)
Power Consumption
1.82W Max. 0.14A@12VDC / 0.07A@24VDC, 0.038A@48VDC
Maximum Current Consumption @24 vDC
0.14A@12VDC / 0.07A@24VDC, 0.038A@48VDC
Power Connector
3-Pin Removable Terminal Block
Overload Current Protection
Reset-able fuse provides overload current protection
Reverse polarity protection
The positive and negative inputs can be reversed providing safe and simple power connectivity.
Switch Properties
Standards
- IEEE 802.3u 100BASE-TX/FX
- IEEE802.3x full-duplex flow control
- IEEE 802.3az Energy Efficient Ethernet
- IEEE 802.1p Quality of Service (QoS)
Processing Type
- Store-and-Forward
- Auto Negotiation
- Half-duplex back-pressure
- 802.3x full-duplex flow control
- Auto MDI/MDIX
MAC Address Table Size
1K
Packet Buffer Memory
448 Kbps
Jumbo Frame Size
No
Forward/Filtering Rate
- 14,880pps for 10Mbps
- 148,810pps for 100Mbps
Indicators
Power LED
This LED is green when power is applied
RJ45 / SFP Ethernet LED
Link/Activity (Green), Speed (Yellow)
Environmental Specifications
Operating Temperature Ranges
-10 to 60°C (14 to 140°F)
Storage Temperature Range
-40 to 85°C (-40 to 185°F)
Operating Humidity Range
5% to 90% non-condensing
Storage Humidity Range
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Chassis
Plastic with an IP30 ingress protection rating
Din Rail Mountable
DIN Rail attachment included. Mounts to standard 35 mm DIN rail in accordance with DIN EN 60175.
Maximum Heat Output
6.22 BTU/Hr (max.)
MTBF
10667627 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 25°C
Product Weight and Dimensions
Weight
0.2Kg / 0.44lbs
Dimensions
26 x 70 x 110mm / 1.02 x 2.76 x 4.33 Inch (W x D x H)
Packaging
Shipping Weight
0.34Kg (0.75lb.)
Shipping Dimensions
30 x 76.3 x 110mm, 1.18 x 3.05 x 4.4 Inch (W X D X H)
Contents Shipped
- Industrial Ethernet Switch with DIN Rail attachment
- Terminal block
- Installation guide
Standards and Certifications
Safety
UL 62368
EMC Emissions
- FCC Part 15 Class A
- VCCI Class A
- EN 61000-3-2
- EN 61000-3-3
- EN 61000-6-4
EMC Immunity
- EN 61000-6-2
- EN 61000-4-2 (ESD)
- EEN 61000-4-3 (Radiated RFI)
- EN 61000-4-4 (Burst)
- EN 61000-4-5 (Surge: ±4kV line-to-ground)
- EN 61000-4-6 (Induced RFI)
- EN 61000-4-8 (Magnetic field)
Industrial
IEC 60068-2-6 Fc (Vibration)
IEC 60068-2-27 Ea (Shock)
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- 5 year Warranty
Application Diagrams
Schéma du commutateur industriel en cuivre IDS-105FE

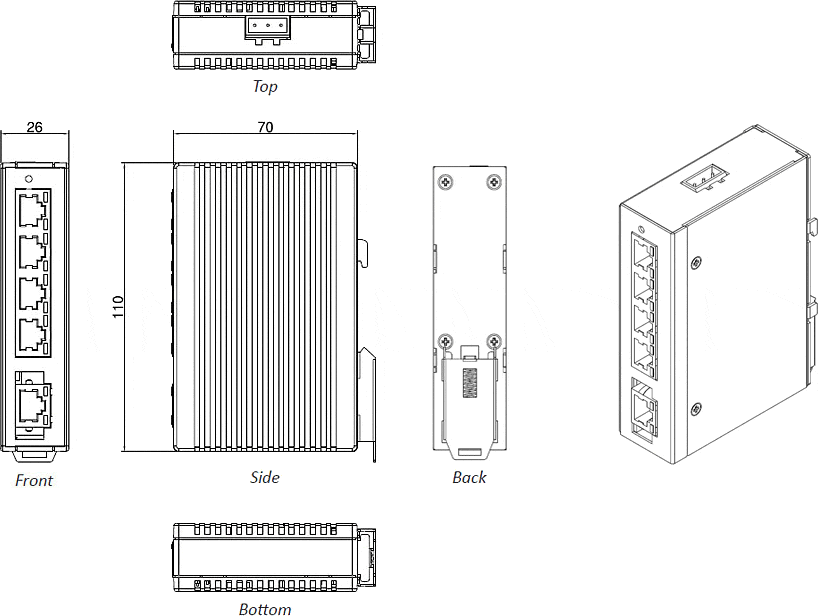

Schémas mécaniques des Commutateurs Ethernet industriels IDS-105FE
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
IDS-105FE Industrial Switch with 5 x 10/100Mbps RJ45 Ethernet ports. -10 to 60C operating temperature.
