IDS-105GPP - Commutateur Ethernet industriel Gigabit PoE

Commutateur rail DIN compact 5 à 7 ports PoE

5 Port Industrial Gigabit Ethernet Switch

5 ports 10/100/1000Base-T (RJ45)
5 ports 10/10/100/1000Base-T (RJ45) avec 1 ou 2 ports fibre Gigabit (SC/ST/SFP)
4 ports compatibles PoE/PoE+ PSE, conformité totale à IEEE 802.3af/at
Certification pour emplacement dangereux et équipement de contrôle industriel
Boîtier aluminium IP30 résistant à la corrosion
Alimentation double redondante 24/48 VDC
Protection contre les surcharges de courant et les inversions de polarité
Prise en charge des températures d'exploitation industrielles de -40 à 75C

Les Commutateurs Ethernet industriels PoE Perle sont conçus pour les applications d'automatisation industrielles, gouvernementales, militaires, pétrolières et du gaz, minières ou en extérieur.

De plus, ces commutateurs PoE sont classés comme des équipements de source de puissance (Power Sourcing Equipment, PSE). Bien qu'il utilise des câbles UTP standard acheminant les données Ethernet, le IDS-108FPP est doté de 4 ports qui offrent aussi jusqu'à 30 watts de puissance aux périphériques alimentés (Powered Devices, PD) tels que les points d'accès sans fil, téléphones voix sur IP et caméras IP. Pour en savoir plus sur PoE.

L’IDS-105GPP est un commutateur Gigabit industriel 5 à 7 ports avec Power over Ethernet fournissant une performance avancée autorisant une exploitation réseau déterministe en temps réel. Il n'exige aucune configuration et fonctionne immédiatement, dès sa mise sous tension.

Les IDS-105G sont des commutateurs robustes sans ventilateur adaptés aux milieux industriels pour offrir une fiabilité supérieur de 0 à 60 °C, ou dans des températures d'exploitation agressives de -40 à 75 °C. Ils sont proposés en différents modèles avec 5 ports cuivre, 5 ports cuivre plus 1 port fibre ou 5 ports cuivre plus 2 ports fibre.

Perle conçoit du matériel industriel pour les environnements série ModBus et de conversion Profinet à Ethernet depuis plus de 35 ans et utilise cette expertise pour concevoir les commutateurs Ethernet les plus robustes du marché. Ne confiez pas vos communications critiques à des commutateurs classiques. Les commutateurs Ethernet industriels de Perle vous donnent une garantie de fonctionnement fiable de votre système pour plusieurs années.

Fonctions du Commutateur Gigabit PoE Industriel IDS-105GPP

Conception robuste pour les environnements agressifs	Boîtier aluminium IP30 résistant à la corrosion Certification UL508A de sécurité des équipements de contrôle industriel Les lieux dangereux - Classe 1/Div2, ATEX Classe1/Zone2
Fonctionnement fiable	Sans ventilateur, pas de pièces mouvantes Double alimentation. Connexion à des sources d'alimentation séparée pour la redondance. Protection contre l'inversion de polarité Protection contre les surcharges de courant
Performance Ethernet en temps réel	Transmission à la vitesse du fil, commutation stockage et transfert, architecture non bloquante Auto-détection pour vitesse et duplex Auto-mdi/mdix-crossover fonctionne avec les câbles droits et croisés
PoE et PoE+ ( sur 4 ports )	Jusqu'à 30 watts par port alimentant jusqu'à quatre PD classe 4 ( IEEE 802.3at Type 2 )
Booster de tension entrante	La technologie de booster de tension prend en charge les sources d'alimentation 24 V pour pouvoir fournir une tension PSE complète à tous les ports PoE
Trames étendues	Prend en charge les trames étendues jusqu'à 10 Ko
Energy Efficient Ethernet ( EEE )	Energy Efficient Ethernet (EEE) conforme à 802.3az. Permet d'obtenir des économies d'énergie pendant les périodes d'inactivité du réseau.

Power

Dual Power Input

Both inputs draw power simultaneously. If one power source fails, the other live source can, acting as a backup, supply enough power to meet the operational needs of the switch.
Flexible input voltage range : 24/48 VDC Nominal. (18 to 57 VDC)

Input Voltage Booster

Voltage boost technology supports 24V industrial power sources ensuring that a full and proper PSE voltage is available across all PoE ports

Power Connector

4-Pin Removable Terminal Block.
Grounding screw on metal chassis

Maximum Current Consumption @24 vDC

0.27 Amps (No PoE PDs attached)
5.5 Amps (4 x PoE+)

Maximum Power Consumption @24 vDC

6 Watts (No PoE PDs attached)
132 Watts (4 x 30 Watts PoE+)

Overload Current Protection

Reset-able fuse provides overload current protection

Reverse polarity protection

Protection is provided should inputs be reversed

Access Ports

RJ45

5 shielded RJ45 ports for 10/100/1000Base-T up to 100 meters (328 ft). 4 of these ports are PoE PSE capable
Auto-negotiation
Auto-MDI/MDIX-crossover for use with either crossover over straight-through cable types
Ethernet isolation 1500 V

PoE

4 PoE/PoE+ ports
Up to 30 Watts per port (@ switch RJ45) driving up to four class 4 (IEEE 802.3at Type 2) PDs

Small Form Factor Pluggable (SFP) slot(s)

1 or 2 empty SFP slot models for 1000Base-X SFP modules supplied by Perle, Cisco or other manufacturers of MSA compliant SFPs

Fixed Fiber port

Fixed fiber port models
Duplex SC or ST connector
- Multimode 50/125 or 62.5/125 micron fiber cable
- Single mode 9/125 micron fiber cable
Simplex (BIDI, single strand) SC connector
- Multimode 50/125 or 62.5/125 micron fiber cable
- Single mode 9/125 micron fiber cable
PC and UPC type patch cords supported.

Switch Properties

Standards

IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX
IEEE 802.3ab for 1000Base-T
Energy Efficient Ethernet (EEE) as per 802.3az.
IEEE 802.3x for Flow Control
IEEE 802.3af Power Over Ethernet
IEEE 802.3at Power Over Ethernet

Processing Type

Store and Forward, non-blocking architecture

MAC Address Table Size

Packet Buffer Memory

1 Mbit

Jumbo Frame Size

10 KB

Indicators

This green LED is turned on when power is applied to the power #1 input

This green LED is turned on when power is applied to the power #2 input

RJ45 Ethernet

These integrated colored LEDs indicate link, activity and speed for each port.

Fiber Link

Fiber link LED indicates Link and Data Activity

Environmental Specifications

Operating Temperature Ranges

Standard temperature models : 0°C to 60°C (32°F to 140°F).
Industrial extended temperature models : -40°C to 75°C (-40 F to 167°F)

Storage Temperature Range

Minimum range of -25°C to 70°C (-13°F to 158°F). -40°C to 85°C (-40°F to 185°F) for industrial extended temperature models

Operating Humidity Range

5% to 90% non-condensing

Storage Humidity Range

5% to 95% non-condensing

Operating Altitude

Up to 3,048 meters (10,000 feet)

Chassis

Aluminum with an IP30 ingress protection rating

Din Rail Mountable

DIN Rail attachment included. Mounts to standard 35 mm DIN rail in accordance with DIN EN 60175.

Removable to accommodate optional Panel/Wall mount kit

Maximum Heat Output

178 BTU/Hr

MTBF

648,530 Hours (without fiber module)
492,890 Hours (with fixed fiber module)
472,435 Hours (with 1 SFP slot)
371,779 Hours (with 2 SFP slots)

Calculation model based on MIL-HDBK-217-FN2 @ 30°C

Product Weight and Dimensions

Weight

0.37 Kg, 0.82 lbs

Dimensions (W x H x D)

111 x 138 x 47.4 mm, 4.37 x 5.43 x 1.87 inches

Packaging

Shipping Weight

0.52 Kg, 1.15 lbs

Shipping Dimensions

170 x 260 x 70 mm, 6.69 x 10.24 x 2.76 inches

Contents Shipped

Industrial Ethernet Switch with DIN Rail attachment
Terminal block
Installation guide

Standards and Certifications

Safety

UL/EN/IEC 62368-1
CAN/CSA C22.2 No. 62368-1
UL 60950-1
CSA C22.2 No. 60950-1
IEC 60950-1:2005+A1:2009 and
EN 60950-1:2006+A11:2009+A1:2010+A12:2011
CE Mark
UL508 (Industrial)

EMC Emissions

FCC 47 Part 15 Class A
ICES-0003
CISPR 22:2008/EN55022:2010 (Class A)
EN61000-6-4

EMC and Immunity

CISPR 24:2010/EN 55024:2010
IEC/EN 61000-4-2 (ESD) : Contact discharge +/- 4kV, Air Discharge +/- 8kV
IEC/EN 61000-4-3 (RS) : 80 MHz to 2.7 Ghz ; 10V/m, 800 MHz to 1000 MHz; 20V/m
IEC/EN 61000-4-4 (EFT) : DC power line +/- 2 kV, Data Line +/- 1kV
IEC/EN 61000-4-5 (Surge) : DC power line, Line/Line +/- 0.5kV, Line/Earth +/- 0.5kV, Data Line line/earth +/- 1kV
IEC/EN 61000-4-6 (CS) : 150kHz to 80 MHz; 10V
IEC/EN 61000-4-8 : 30A/m
IEC/EN 61000-6-2 (General Immunity in Industrial Environments)

Industrial Safety

UL508 (Safety standard for Industrial Control Equipment)
CSA C22.2 No. 142

Hazardous Locations (Hazloc)

ANSI/ISA 12.12.01, Class I Division 2 Groups A-D (formerly known as UL 1604)
CSA C22.2 No. 213
ATEX Class I Zone 2, EN60079-0, 15

Laser Safety

EN 60825-1
Fiber optic transmitters on this device meet Class 1 Laser safety requirements per IEC-60825 FDA/CDRH standards and comply with 21CFR1040.10 and 21CFR1040.11.

Environmental

Reach, RoHS and WEEE Compliant

Other

ECCN: 5A991
HTSUS Number: 8517.62.0020
5 year Warranty

Select a Model to obtain a Part Number – IDS-105GPP

Operating Temperature (Std) = 0°C to 60°C (32°F to 140°F). All Models have 5 x 10/100/1000Base-T (RJ45) Connectors
Model	Choose your Fiber Connection from the table below 1000Base-X Duplex Fiber
	Fiber Connector	Transmit (dBm)		Receive (dBm)		Power Budget (dB)	Wavelength (nm)	Fiber Type	Operating Distance
	Fiber Connector	Min	Max	Min	Max	Power Budget (dB)	Wavelength (nm)	Fiber Type	Operating Distance
IDS-105GPP	No Fiber connection
IDS-105GPP-SFP	1 x SFP slot (empty)	Fiber specifications are dependent upon the choice of SFP used
IDS-105GPP-DSFP	2 x SFP slot (empty)	Fiber specifications are dependent upon the choice of SFP used
IDS-105GPP-M2SC05	1 x Duplex SC	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	550 m (1,804 ft)
IDS-105GPP-M2ST05	1 x Duplex ST	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	550 m (1,804 ft)
IDS-105GPP-M2SC2	1 x Duplex SC	-6.0	0.0	-17.0	0.0	11.0	1310	MMF	2 km (1.2 mi)
IDS-105GPP-M2ST2	1 x Duplex ST	-6.0	0.0	-17.0	0.0	11.0	1310	MMF	2 km (1.2 mi)
IDS-105GPP-S2SC10	1 x Duplex SC	-9.5	-3.0	-20.0	-3.0	10.5	1310	SMF	10 km (6.2 mi)
IDS-105GPP-S2ST10	1 x Duplex ST	-9.5	-3.0	-20.0	-3.0	10.5	1310	SMF	10 km (6.2 mi)
IDS-105GPP-S2SC40	1 x Duplex SC	-2.0	2.0	-23.0	-3.0	21.0	1310	SMF	40 km (24.9 mi)
IDS-105GPP-S2ST40	1 x Duplex ST	-2.0	2.0	-23.0	-3.0	21.0	1310	SMF	40 km (24.9 mi)
IDS-105GPP-S2SC70	1 x Duplex SC	-2.0	5.0	-23.0	-3.0	21.0	1550	SMF	70 km (43 mi)
IDS-105GPP-S2ST70	1 x Duplex ST	-2.0	5.0	-23.0	-3.0	21.0	1550	SMF	70 km (43 mi)
IDS-105GPP-S2SC120	1 x Duplex SC	0.0	5.0	-32.0	-9.0	32.0	1550	SMF	120 km (74.6 mi)
IDS-105GPP-S2ST120	1 x Duplex ST	0.0	5.0	-32.0	-9.0	32.0	1550	SMF	120 km (74.6 mi)
IDS-105GPP-S2SC160	1 x Duplex SC	2.0	5.0	-34.0	-9.0	36.0	1550	SMF	160 km (100 mi)
IDS-105GPP-S2ST160	1 x Duplex ST	2.0	5.0	-34.0	-9.0	36.0	1550	SMF	160 km (100 mi)

Operating Temperature (Ind) = -40°C to 75°C (-40 F to 167°F) All Models have 5 x 10/100/1000Base-T (RJ45) Connectors
Model	Choose your Fiber Connection from the table below 1000Base-X Duplex Fiber
	Fiber Connector	Transmit (dBm)		Receive (dBm)		Power Budget (dB)	Wavelength (nm)	Fiber Type	Operating Distance
	Fiber Connector	Min	Max	Min	Max	Power Budget (dB)	Wavelength (nm)	Fiber Type	Operating Distance
IDS-105GPP-XT	No Fiber connection
IDS-105GPP-SFP-XT	1 x SFP slot (empty)	Fiber specifications are dependent upon the choice of SFP used
IDS-105GPP-DSFP-XT	2 x SFP slot (empty)	Fiber specifications are dependent upon the choice of SFP used
IDS-105GPP-M2SC05-XT	1 x Duplex SC	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	550 m (1,804 ft)
IDS-105GPP-M2ST05-XT	1 x Duplex ST	-9.5	-4.0	-17.0	-3.0	7.5	850	MMF	550 m (1,804 ft)
IDS-105GPP-S2SC10-XT	1 x Duplex SC	-9.5	-3.0	-20.0	-3.0	10.5	1310	SMF	10 km (6.2 mi)
IDS-105GPP-S2ST10-XT	1 x Duplex ST	-9.5	-3.0	-20.0	-3.0	10.5	1310	SMF	10 km (6.2 mi)

* 1db/km multimode 50/125 micron fiber cable

Single Fiber (Simplex / BiDi) Models Recommended use in pairs

Operating Temperature (Std) = 0°C to 60°C (32°F to 140°F). All Models have 5 x 10/100/1000Base-T (RJ45) Connectors
Model	Choose your Fiber Connection from the table below 1000Base-X Simplex (BiDi) Fiber
	Fiber Connector	Transmit (dBm)		Receive (dBm)		Power Budget (dB)	Wavelength (nm) TX / RX	Fiber Type	Operating Distance
	Fiber Connector	Min	Max	Min	Max	Power Budget (dB)	Wavelength (nm) TX / RX	Fiber Type	Operating Distance
IDS-105GPP-S1SC10U	1 x Simplex SC	-9.0	-3.0	-20.0	-3.0	11.0	1310 / 1490	SMF	10 km (6.2 mi)
IDS-105GPP-S1SC10D	1 x Simplex SC	-9.0	-3.0	-20.0	-3.0	11.0	1490 / 1310	SMF	10 km (6.2 mi)
IDS-105GPP-S1SC20U	1 x Simplex SC	-8.0	-3.0	-22.0	-3.0	14.0	1310 / 1490	SMF	20 km (12.4 mi)
IDS-105GPP-S1SC20D	1 x Simplex SC	-8.0	-3.0	-22.0	-3.0	14.0	1490 / 1310	SMF	20 km (12.4 mi)
IDS-105GPP-S1SC40U	1 x Simplex SC	-3.0	2.0	-23.0	-3.0	20.0	1310 / 1490	SMF	40 km (24.9 mi)
IDS-105GPP-S1SC40D	1 x Simplex SC	-3.0	2.0	-23.0	-3.0	20.0	1490 / 1310	SMF	40 km (25 mi)
IDS-105GPP-S1SC80U	1 x Simplex SC	-2.0	3.0	-26.0	-3.0	24.0	1510 / 1590	SMF	80 km (50 mi)
IDS-105GPP-S1SC80D	1 x Simplex SC	-2.0	3.0	-26.0	-3.0	24.0	1590 / 1510	SMF	80 km (50 mi)
IDS-105GPP-S1SC120U	1 x Simplex SC	-3.0	2.0	-34.0	-9.0	31.0	1510 / 1590	SMF	120 km (74.6 mi)
IDS-105GPP-S1SC120D	1 x Simplex SC	-3.0	2.0	-34.0	-9.0	31.0	1590 / 1510	SMF	120 km (74.6 mi)

Operating Temperature (Ind) = -40°C to 75°C (-40 F to 167°F) All Models have 5 x 10/100/1000Base-T (RJ45) Connectors
Model	Choose your Fiber Connection from the table below 1000Base-X Simplex (BiDi) Fiber
	Fiber Connector	Transmit (dBm)		Receive (dBm)		Power Budget (dB)	Wavelength (nm) TX / RX	Fiber Type	Operating Distance
	Fiber Connector	Min	Max	Min	Max	Power Budget (dB)	Wavelength (nm) TX / RX	Fiber Type	Operating Distance
IDS-105GPP-S1SC10U-XT	1 x Simplex SC	-9.0	-3.0	-20.0	-3.0	11.0	1310 / 1490	SMF	10 km (6.2 mi)
IDS-105GPP-S1SC10D-XT	1 x Simplex SC	-9.0	-3.0	-20.0	-3.0	11.0	1490 / 1310	SMF	10 km (6.2 mi)

Industrial Ethernet Switch Accessories
Panel Mount kit PM3	Brackets for attaching 30 to 40mm wide Perle IDS industrial switches inside a control panel or to a wall.
Rack Mount Kit RM4U	Bracket for mounting one or more Perle DIN Rail switches in a standard 19” rack. Occupies “4U” of vertical rack space. 275 mm (10 inches) deep
TRIO-PS/1AC/48DC/10 Power Supply	TRIO-PS/1AC/48DC/10 Power Supply - DIN-Rail 48 VDC , 480 Watt power supply with universal 85 to 264 VAC, 30 to 56V DC output range adjustable, -25 to 70°C extended operating temperature. Power Supply Specifications.
UNO-PS/1AC/24DC/150W Power Supply	UNO-PS/1AC/24DC/150W Power Supply - DIN-Rail 24 VDC , 150 Watt power supply with universal 85 to 264 VAC, -25 to 70°C extended operating temperature. Power Supply Specifications.

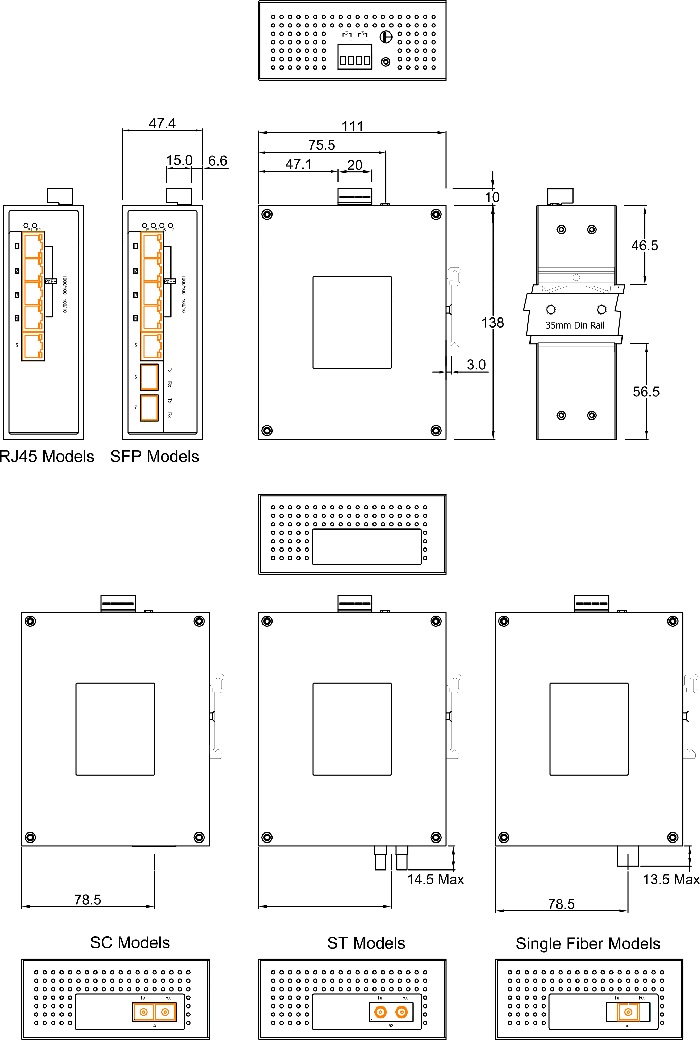

IDS-105GPP avec rail DIN standard

IDS-105GPP with Optional Wall/Panel Mount Brackets

Click on image to see larger version

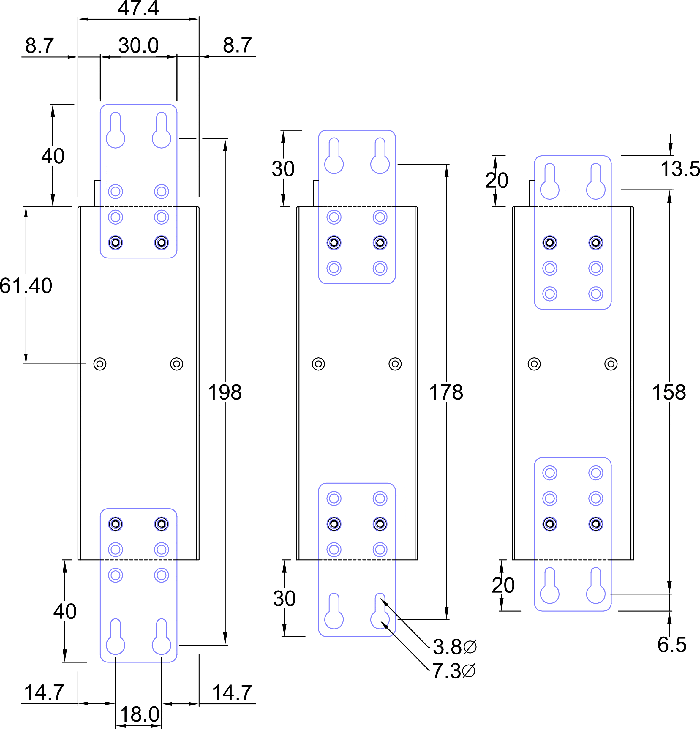

IDS-105GPP Panel Mount Mechanical Drawing

Diagramme du commutateur IDS-105GPP Power over Ethernet (PoE) industriel

ids-105gpp industrial switch poe network diagram

Fibre Mode simple / Fil simple ( WDM )

Connexion de dispositifs sur une fibre simple (également appelée bidirectionnelle ou BiDi ou Simplex)

Pour réduire les coûts, ou lorsque la fibre disponible est limitée, on peut utiiser la technologie Wavelength-Division Multiplexing (WDM). WDM utilise des fréquences de transmission et de réception séparées pour communiquer sur une seule fibre. WDM emploie des fréquences distinctes de transmission et de réception pour communiquer sur le même brin de fibre optique. Cette technologie exploite les propriétés de transmission simultanée d'ondes lumineuses sur plusieurs longueurs d'ondes simultanément, sans interaction entre ces dernières. Les systèmes WDM se répartissent en différents types de longueurs d'ondes : classique/grossier (CWDM) et dense (DWDM).

Quand on utilise une fibre simple, il faut avoir un côté 'Haut' et un côté 'Bas' pour réaliser l'interconnexion des dispositifs fibre.

Perle propose une large gamme de commutateurs Ethernet fibre simple ('Haut/Bas') et de Convertisseurs de médias destinés à une seule fibre.

Installation Guides

IDS-105 & IDS-108 Unmanged Switches Visio Stencils (.vss)

IDS-105 & IDS-108 Unmanged Switches Visio Stencils (.vssx)

EU Declaration of Conformity

Industrial Switch FAQ Knowledgebase

Support SFP Cisco pour les Convertisseurs de Médias Fibre Perle

Les transmetteurs SFP sont des Convertisseurs de média compacts. Ils connectent une variété de câbles fibres et cuivre et a de différentes distances.

Contrôleurs de Gestion d'énergie PoE pour les Convertisseurs de Médias Perle

Avantages de l'utilisation des contrôleurs de gestion d'énergie PoE. Note technique sur les Extenseur Ethernet et Convertisseurs de Médias Perle PoE.

Les caméras du système ALPR Elsag® Fixed Plate Hunter alimentées par les commutateurs PoE de Perle

Diagram showing ALPR cameras powered by PoE Switches

Les commutateurs industriels IDS-105GPP-XT fournissent jusqu’à 30 Watts PoE aux caméras numériques ALPR.

La Banque Centrale du Nigeria utilise les Interrupteurs Industriels Perle dans la mise à niveau de sécurité de sa vidéo-surveillance

Les commutateurs industriels PoE de Perle ont fourni une solution de sécurité fiable à la Banque centrale du Nigéria, chaque composant étant conçu et testé pour fonctionner dans des plages de températures étendues. Les commutateurs sont conformes à la norme IEEE 802.3af/at et fournissent jusqu'à 30 watts de puissance aux PD.

Navtech utilise les Interrupteurs Industriels et Convertisseurs de Médias Perle dans un système militaire de surveillance aérienne

Le système de surveillance par drones aériens d'une armée de l’air européenne utilise les interrupteurs industriels et convertisseur de médias Perle pour ses communications et transmissions de données fiables.

La ville de Colorado Springs utilise les commutateurs et alimentations industriels de Perle dans sa nouvelle installation de surveillance

City of Colorado Springs Network Diagram

Les commutateurs industriels fournissent une connectivité PoE et fibre à cuivre pour les caméras de vidéosurveillance installées à des emplacements disparates.

State Electric Company (STELCO) utilise les commutateurs PoE de Perle dans les sous-stations à distance pour l’installation de caméras de sécurité

Diagram for PoE switches in security camera installations

Les commutateurs PoE industriels fournissent jusqu’à 30 watts de PoE aux caméras de sécurité des sous-stations à distance

Engie Solution utilisent les Commutateurs PoE Perle à redémarrer des caméras de surveillance à distance

Diagram for PoE Switches in Engie Security Camera Application

Engie Solutions via Ineo Infracom utilise les commutateurs industriels IDS compacts de Perle pour fournir jusqu'à 100 watts de PoE aux caméras de surveillance tout en permettant un redémarrage à distance.

Le groupe de travail scientifique pour les fusées et les vols spatiaux (WARR, Wissenschaftliche Arbeitsgemeinschaft für Raketentechnik und Raumfahrt) utilise un serveur de périphériques IOLAN pour faciliter la transmission et la conversion de données RS485 entre les ordinateurs de vol de fusée embarqués et l'infrastructure au sol Ethernet et le logiciel de surveillance.

Les serveurs de périphériques IOLAN, les commutateurs Ethernet PoE industriels et les extensions Ethernet longue portée de Perle sont essentiels au lancement de la fusée et à la communication avec la salle de contrôle de la fusée à combustible liquide.

Le SC FriLe SC Fribourg utilise des commutateurs administrables PoE de Perle dans une architecture réseau distribuéebourg utilise des commutateurs administrables PoE de Perle dans une architecture réseau distribuée

IDS PoE Switches provide PoE and connectivity for PTZ cameras at Europa-Park Stadium

Les IDS-710HP-XT de Perle fournissent une connectivité PoE sécurisée pour les caméras IP et les points d’accès sans fil (WAP) au stade Europa-Park.

PSE conformes PoE 100W 802.3bt: Choisir le bon équipement de source d’alimentation

Lorsque vous mettez à niveau des dispositifs alimentés (PD), il est important de vous assurer que l’équipement de source d’alimentation (PSE) que vous choisissez n’aura pas à être remplacé. Voici donc certains des éléments essentiels à prendre en compte...

Informations sur l’alimentation Power over Ethernet (PoE & PoE+)
