IDS-108FPP - Commutateur industriel PoE
Commutateur rail DIN compact 8 à 10 ports PoE
- 8 ports 10/100Base-TX (RJ45)
- 4 ports compatibles PoE/PoE+ PSE, conformité totale à IEEE 802.3af/at
- Certification pour emplacement dangereux et équipement de contrôle industriel
- Boîtier aluminium IP30 résistant à la corrosion
- Alimentation double redondante 24/48 VDC
- Protection contre les surcharges de courant et les inversions de polarité
- Prise en charge des températures d'exploitation industrielles de -40 à 75C
Les Commutateurs Ethernet industriels PoE Perle sont conçus pour les applications d'automatisation industrielles, gouvernementales, militaires, pétrolières et du gaz, minières ou en extérieur.
De plus, ces commutateurs PoE sont classés comme des équipements de source de puissance (Power Sourcing Equipment, PSE). Bien qu'il utilise des câbles UTP standard acheminant les données Ethernet, le IDS-108FPP est doté de 4 ports qui offrent aussi jusqu'à 30 watts de puissance aux périphériques alimentés (Powered Devices, PD) tels que les points d'accès sans fil, téléphones voix sur IP et caméras IP. Pour en savoir plus sur PoE.
L’IDS-108FPP est un commutateur industriel 8 à 10 ports avec Power over Ethernet fournissant une performance avancée autorisant une exploitation réseau déterministe en temps réel. Il n'exige aucune configuration et fonctionne immédiatement, dès sa mise sous tension.
Perle conçoit du matériel industriel pour les environnements série ModBus et de conversion Profinet à Ethernet depuis plus de 35 ans et utilise cette expertise pour concevoir les commutateurs Ethernet les plus robustes du marché. Ne confiez pas vos communications critiques à des commutateurs classiques. Les commutateurs Ethernet industriels de Perle vous donnent une garantie de fonctionnement fiable de votre système pour plusieurs années.
Fonctions du Commutateur Gigabit PoE Industriel IDS-108FPP
| Conception robuste pour les environnements agressifs |
|
| Fonctionnement fiable |
|
| PoE et PoE+ ( sur 4 ports ) | Jusqu'à 30 watts par port alimentant jusqu'à quatre PD classe 4 ( IEEE 802.3at Type 2 ) |
| Booster de tension entrante | La technologie de booster de tension prend en charge les sources d'alimentation 24 V pour pouvoir fournir une tension PSE complète à tous les ports PoE |
| Performance Ethernet en temps réel |
|
Power
Dual Power Input
- Both inputs draw power simultaneously. If one power source fails, the other live source can, acting as a backup, supply enough power to meet the operational needs of the switch.
- Flexible input voltage range : 24/48 VDC Nominal. (18 to 57 VDC)
Input Voltage Booster
Voltage boost technology supports 24V industrial power sources ensuring that a full and proper PSE voltage is available across all PoE ports
Power Connector
- 4-Pin Removable Terminal Block.
- Grounding screw on metal chassis
Maximum Current Consumption @24 vDC
- 0.29 Amps (No PoE PDs attached)
- 5.6 Amps (4 x PoE+)
Maximum Power Consumption @24 vDC
- 7 Watts (No PoE PDs attached)
- 134 Watts (4 x 30 Watts PoE+)
Overload Current Protection
Reset-able fuse provides overload current protection
Reverse polarity protection
Protection is provided should inputs be reversed
Access Ports
RJ45
- 8 shielded RJ45 ports for 10/100Base-TX up to 100 meters (328 ft). 4 of these ports are PoE PSE capable
- Auto-negotiation
- Auto-MDI/MDIX-crossover for use with either crossover over straight-through cable types
- Ethernet isolation 1500 V
PoE
- 4 PoE/PoE+ ports
- Up to 30 Watts per port (@ switch RJ45) driving up to four class 4 (IEEE 802.3at Type 2) PDs
Switch Properties
Standards
- IEEE 802.3 for 10Base-T
- IEEE 802.3u for 100Base-TX and 100Base-FX
- IEEE 802.3x for Flow Control
- IEEE 802.3af Power Over Ethernet
- IEEE 802.3at Power Over Ethernet
Processing Type
Store and Forward, non-blocking architecture
MAC Address Table Size
8K
Packet Buffer Memory
1 Mbit
Indicators
P1
This green LED is turned on when power is applied to the power #1 input
P2
This green LED is turned on when power is applied to the power #2 input
RJ45 Ethernet
These integrated colored LEDs indicate link, activity and speed for each port.
Environmental Specifications
Operating Temperature Ranges
- Standard temperature models : 0°C to 60°C (32°F to 140°F).
- Industrial extended temperature models : -40°C to 75°C (-40 F to 167°F)
Storage Temperature Range
Minimum range of -25°C to 70°C (-13°F to 158°F). -40°C to 85°C (-40°F to 185°F) for industrial extended temperature models
Operating Humidity Range
5% to 90% non-condensing
Storage Humidity Range
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Chassis
Aluminum with an IP30 ingress protection rating
Din Rail Mountable
DIN Rail attachment included. Mounts to standard 35 mm DIN rail in accordance with DIN EN 60175.
Removable to accommodate optional Panel/Wall mount kit
Maximum Heat Output
24 BTU/Hr
MTBF
606,418 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Product Weight and Dimensions
Weight
0.37 Kg, 0.82 lbs
Dimensions (W x H x D)
111 x 138 x 47.4 mm, 4.37 x 5.43 x 1.87 inches
Packaging
Shipping Weight
0.52 Kg, 1.15 lbs
Shipping Dimensions
170 x 260 x 70 mm, 6.69 x 10.24 x 2.76 inches
Contents Shipped
- Industrial Ethernet Switch with DIN Rail attachment
- Terminal block
- Installation guide
Standards and Certifications
Safety
- UL/EN/IEC 62368-1
- CAN/CSA C22.2 No. 62368-1
- UL 60950-1
- CSA C22.2 No. 60950-1
- IEC 60950-1:2005+A1:2009 and
- EN 60950-1:2006+A11:2009+A1:2010+A12:2011
- CE Mark
- UL508 (Industrial)
EMC Emissions
- FCC 47 Part 15 Class A
- CISPR 22:2008/EN55022:2010 (Class A)
- EN 61000-3-2
- EN 61000-3-3
- EN 61000-6-4
EMC and Immunity
- CISPR 24:2010/EN 55024:2010
- IEC 61000-4-2 (ESD) : Contact discharge +/- 6kV, Air Discharge +/- 8kV
- IEC 61000-4-3 (RS) : 80 MHz to 2.7 Ghz ; 10V/m, 800 MHz to 1000 MHz; 20V/m
- IEC 61000-4-4 (EFT) : DC power line +/- 2 kV, Data Line +/- 2kV
- IEC 61000-4-5 (Surge) : DC power line, Line/Line +/- 1kV, Line/Earth +/- 2kV, Data Line line/earth +/- 1kV
- IEC 61000-4-6 (CS) : 150kHz to 80 MHz; 10V
- IEC 61000-4-8 : (Magnetic Field): 30A/m
- IEC 61000-4-11: Testing & Measurement techniques
- EN 61000-6-2 (General Immunity in Industrial Environments)
Industrial Safety
- UL508 (Safety standard for Industrial Control Equipment)
- CSA C22.2 No. 142
Hazardous Locations (Hazloc)
- ANSI/ISA 12.12.01, Class I Division 2 Groups A-D (formerly known as UL 1604)
- CSA C22.2 No. 213
- ATEX Class I Zone 2, EN60079-0, 15
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- 5 year Warranty
Application Diagrams
IDS-108FPP avec rail DIN standard
Click on image to see larger version

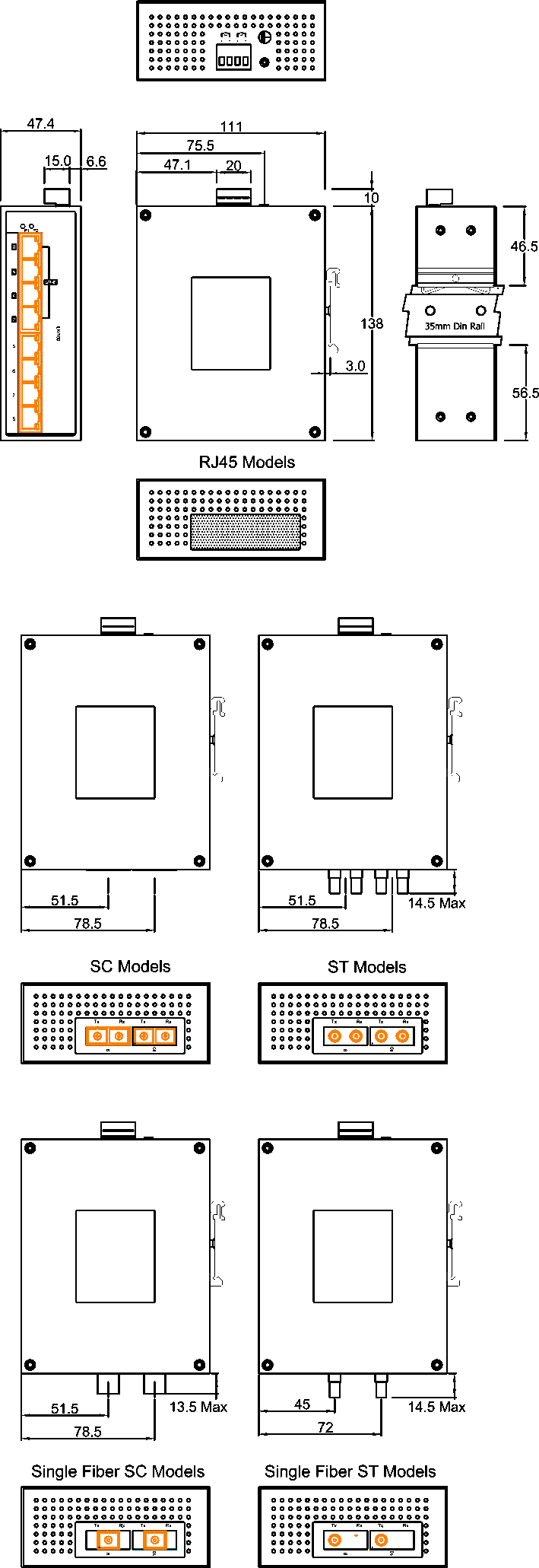

IDS-108FPP DIN Rail Mechanical Drawing
IDS-108FPP avec fixations murales/sur panneau en option
Click on image to see larger version
IDS-108FPP DIN Rail Mechanical Drawing
Application Diagrams
Diagramme du commutateur IDS-108FPP Power over Ethernet (PoE) industriel
Single Mode / Single Strand ( WDM ) Fiber
Filtrez vos options pour trouver le matériel adapté à votre application
Affichage de 2 produits sur 2
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
IDS-108FPP - Industrial Ethernet Switch with Power Over Ethernet - 8 x 10/100Base-TX RJ45 ports, 4 of which support PoE/PoE+. 0 to 60C operating temperature.
IDS-108FPP-XT - Industrial Ethernet Switch with Power Over Ethernet - 8 x 10/100Base-TX RJ45 ports, 4 of which support PoE/PoE+. -40 to 75C Industrial extended operating temperature.
