Répéteur PSM-ME-RS485/RS485-P
Répéteur RS485 à RS485
- Amplifie les signaux RS485 jusqu’à 1,2 km
- Ajoute 32 nœuds à un circuit de données RS-485
- Vitesse de transmission jusqu’à 1,5 Mbit/s
- Triple isolation entre toutes les interfaces
Améliorez ou amplifiez les signaux RS-485 pour couvrir de plus grandes distances avec le Répéteur PSM-ME-RS485. En utilisant des lignes de tension différentielles pour les données et les signaux de contrôle, le répéteur RS-485 dépasse les limites des ports sériels standards. Cela vous permet d’ajouter 1,2 km et 32 nœuds à un circuit de données RS-485. De plus, la triple isolation protège les équipements des surtensions transitoires et des boucles de masse sur la ligne de données.
Le répéteur PSM-ME-RS485 a été développé pour répondre aux exigences strictes des systèmes de bus de terrain. L’équipement peut être alimenté par une prise murale CA ou cassé sur des Rails DIN standards alimentés de 24 V CC ou CA.
Le répéteur PSM-ME-RS485 peut être utilisé dans tous les systèmes de bus communs à 2 fils : Modbus, RACKBUS (Endress &Hauser), SUBCONET-K (Moeller), UNI-TELWAY (Telemecanique), DANBUS (Danfoss), RS-BUS (Landis & Staefa), NET 2000 (B&R), INSUM (ABB), J-BUS (Merlin Gerin), ET-WAY (Jetter), S-BUS (SAIA) et avec environ 60 autres systèmes de bus spécifiques à certaines entreprises.
Pour une séparation potentielle et une augmentation de la portée dans les systèmes de bus RS-485 2-câble, le répéteur PSM-ME-RS485 est la solution optimale.
Caractéristiques du Répéteur RS485
- Prend en charge tous les formats de données UART 10/11 bits populaires
- Conversion automatique transmission/réception
- Vitesses de transmission de 1,2 kbit/s à 1,5 Mbit/s
- Résistances de terminaison intégrées qui peuvent être connectées
- Triple isolation de qualité entre toutes les interfaces
- Protection intégrée contre les surtensions avec une décharge transitoire sur le Rail DIN
- Tension d’alimentation de 24 V CC ou CA pour s’adapter à l’armoire de commande
- Borniers de connexion à vis branchés
- Équipement peu encombrant de 22,5 mm
- Approbation de la construction navale par DNV
Serial interface
Interface 1
RS-485 interface, in acc. with EIA/TIA-485, DIN 66259-4/RS-485 2-wire
Operating mode
Semi-duplex
Connection method
Pluggable screw connection
File format/coding
UART (11/10 bit switchable; NRZ)
Data direction switching
Automatic control, min. station response time 1 bits
Transmission medium
2-wire twisted pair, shielded
Transmission length
≤ 1200 m (depends on transmission speed, bus system and cable type)
Cascadability
- 9 (4,8 ... 93,75 kbps)
- 8 (115.2 kbps)
- 7 (136 kbps)
- 6 (187.5 kbps)
- 5 (375 ... 1500 kbps)
Termination resistor
- 390 Ω
- 180 Ω
- 390 Ω (Can be connected)
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
12
Protocols supported
transparent protocol
Serial transmission speed
1.2 / 2.4 / 4.8 / 9.6 / 19.2 / 38.4 / 57.6 / 75 / 93.75 / 115.2 / 136 / 187.5 / 375 / 500 / 1500 kbps
Interface 2
RS-485 interface, in acc. with EIA/TIA-485, DIN 66259-4/RS-485 2-wire
Operating mode
Semi-duplex
File format/coding
UART (11/10 bit switchable; NRZ)
Data direction switching
Automatic control, min. station response time 1 bits
Transmission medium
2-wire twisted pair, shielded
Transmission length
≤ 1200 m (depends on transmission speed, bus system and cable type)
Cascadability
9 (4,8 ... 93,75 kbps)
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
12
Protocols supported
transparent protocol
Serial transmission speed
1.2 / 2.4 / 4.8 / 9.6 / 19.2 / 38.4 / 57.6 / 75 / 93.75 / 115.2 / 136 / 187.5 / 375 / 500 / 1500 kbps
Ambient conditions
Ambient temperature (operation)
-40°C ... 70°C
Ambient temperature (storage/transport)
-40°C ... 85°C
Permissible humidity (operation)
10 % ... 95 % (non-condensing)
Altitude
5000 m (For restrictions see manufacturer's declaration)
Degree of protection
IP20
Noise immunity
EN 50 082-2
General
Electrical isolation
VCC // RS-485 (A) // RS-485 (B)
Test voltage data interface/power supply
1.5 kVrms (50 Hz, 1 min.)
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Net weight
188.8 g
Housing material
PA 6.6-FR
Color
green
MTTF
- 1808 Years (SN 29500 standard, temperature 25°C, operating cycle 21 % (5 days a week, 8 hours a day))
- 796 Years (SN 29500 standard, temperature 40°C, operating cycle 34.25 % (5 days a week, 12 hours a day))
- 334 Years (SN 29500 standard, temperature 40°C, operating cycle 100 % (7 days a week, 24 hours a day))
Conformance
CE-compliant
ATEX
II 3 G Ex nA IIC T4 Gc (Please follow the special installation instructions in the documentation!)
UL, USA/Canada
508 recognized
Noise emission
EN 50 081-1
Transmission channels
2 (1/1), TD, RD, half duplex
Bit delay
< 200 ns
Bit distortion
< 1.5 %
Test voltage data interfaces
1.5 kV AC
Test voltage data interface/power supply
1.5 kV AC
Degree of pollution
2
IECEx
Ex nA IIC T4 Gc
Bit distortion, input
max. ± 35 %
Bit distortion, output
< 3.6 %
Power supply
Nominal supply voltage
24 V AC/DC
Supply voltage range
18 V AC/DC ... 30 V AC/DC (via pluggable COMBICON screw terminal block)
Typical current consumption
90 mA (24 V DC)
Max. current consumption
100 mA
Conductor cross section flexible max.
2.50 mm²
Conductor cross section flexible min.
0.20 mm²
Conductor cross section solid max.
2.50 mm²
Conductor cross section solid min.
0.20 mm²
Max. AWG conductor cross section, flexible
12
Min. AWG conductor cross section, flexible
24
Conductor cross section AWG max.
12
Conductor cross section AWG min.
24
Dimensions
Width
22.5 mm
Height
99 mm
Depth
114.5 mm
Environmental Product Compliance
China RoHS
Environmentally Friendly Use Period = 50
Reach and RoHS Compliant
Standards and Regulations
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Free fall
In acc. with IEC 60068-2-32
Result: 1 m
Vibration resistance
In acc. with EN 60068-2-6/IEC 60068-2-6
Result: 5g, 10...150 Hz, 2.5 h, in XYZ direction
EMC Immunity
- EN 61000-4-2: Contact discharge ± 6 kV (Test Level 3)
- EN 61000-4-3: Frequency range 26 MHz ... 3 GHz (Test Level 3)
- EN 61000-4-4: Criterion B
- EN 61000-4-5: Signal ± 1 kV (Data line, asymmetrical)
- EN 55011
- EN 61000-4-6: Frequency range 0.15 MHz ... 80 MHz
Conformance
CE-compliant
ATEX
II 3 G Ex nA IIC T4 Gc
UL, USA/Canada
508 recognized
Noise emission
EN 50 081-1
Noise immunity
EN 50 082-2
Shock
In acc. with EN 60068-2-27/IEC 60068-2-27
Result: 25g, 11 ms period, half-sine shock pulse
Connection in acc. with standard
CUL
IECEx
Ex nA IIC T4 Gc
UL, USA/Canada
- Class I, Div. 2, Groups A, B, C, D
- Class I, Zone 2, AEx nA IIC T4
- Class I, Zone 2, Ex nA IIC T4 Gc X
Approvals
- UL Recognized
- cUL Recognized
- DNV
- EAC
- KC
- cULus Recognized
- UL Listed
- cUL Listed
- IECEx
- ATEX
- cULus Listed
Commercial data
Packing unit
1
Weight per piece
202.0 g
Country of origin
Germany
Application Diagrams
Applications du Répéteur PSM-ME-RS485/RS485-P
- Isolation électrique et segmentation de bus
- Augmentation de la disponibilité du système
- Augmentation de la portée
- Augmentation de la vitesse de transmission
- Extension du nombre d’équipements
- Création de structures réseau et mixtes

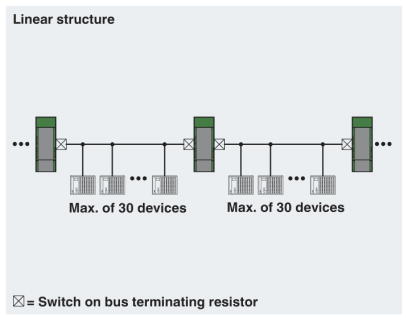

Schéma de réseau linéaire
- Jusqu’à 32 équipements par segment potentiel
- Uniquement des structures linéaires
- Longueur maximale du câble de bus : 1 200 m
- Longueur de la ligne secondaire maximale sans résistance de terminaison : 5 m, en fonction de la vitesse de transmission
- Terminaison du câble de bus aux extrémités du câble de bus

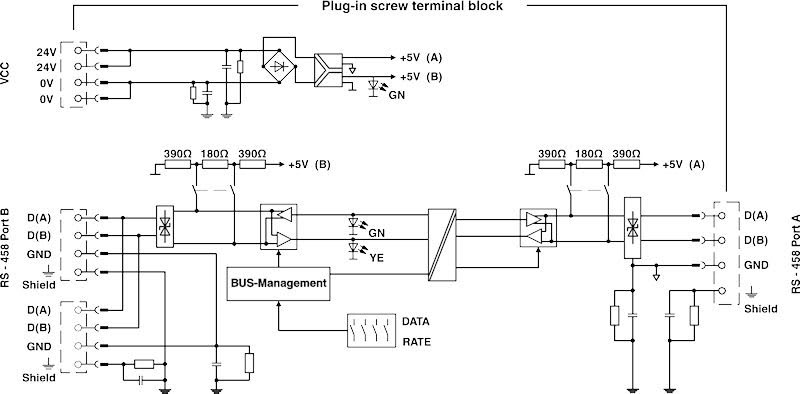

Schéma Bloc
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
PSM-ME-RS485/RS485-P - RS-485 Repeater. For electrical isolation and range increase in RS-485 2-wire bus systems. Connections via terminal block - requires external DC power supply
PSM-ME-RS485/RS485-P - RS-485 Repeater. For electrical isolation and range increase in RS-485 2-wire bus systems. Connections via terminal block– 24VDC USA wall power adapter included
PSM-ME-RS485/RS485-P - RS-485 Repeater. For electrical isolation and range increase in RS-485 2-wire bus systems. Connections via terminal block– 24VDC UK wall power adapter included
PSM-ME-RS485/RS485-P - RS-485 Repeater. For electrical isolation and range increase in RS-485 2-wire bus systems. Connections via terminal block– 24VDC EU wall power adapter included
