Convertisseur Série à Fibre PSI-MOS-RS485W2/FO 1300 E
Connecter des dispositifs RS485 2 fils à un câble Fibre Optique
- Étendre la portée des données sérielles jusqu'à 45 km
- Immunité aux interférences EMI, RFI et aux surtensions transitoires
- Configuration point à point ou en étoile
- Connecteurs Fibre type SC
- Bornier pour connexions RS485 2 filss
Le PSI-MOS-RS485W2/FO 1300 E peut être utilisé pour connecter les dispositifs RS485 2 fils sur une liaison fibre optique. En transmettant les données sérielles sur une fibre optique, ces convertisseurs de médias série apportent une solution économique à l'extension de la portée des dispositifs RS845. Tous les protocoles utilisant le format de données UART 10/11 bits et le codage de données NRZ sont pris en charge. Ceci inclut les protocoles les plus utilisés, tels que:
- Modbus ASCII / MODBUS RTU
- SUCONET K
- S-BUS
- DH-485, etc…
Transmission de données sérielles à longue distance sur la fibre optique
La transmission sérielle RS485 est normalement limitée à 100 Kbps sur une distance de seulement 1200m. Avec un convertisseur Série à Fibre FO 1300 E, la transmission des données sérielles peut atteindre 27 km sur une liaison FO multimode ou 45 km sur une liaison FO unique. Par conséquent, deux équipements sériels asynchrones, distants de plusieurs kilomètres, peuvent communiquer en duplex sur une liaison en fibre optique à des débits allant jusqu'à 500 kbps.
Immunité aux interférences EMI, RFI et surtensions transitoires
Le système de transmission optique FO 1300 E a l'avantage d'assurer l'isolation électrique des dispositifs connectés. Les interférences électromagnétiques (EMI) sont un phénomène récurrent dans les environnements industriels, tels qu'usines, entrepôts, ateliers. Ces interférences peuvent corrompre les données transmises sur des liaisons Ethernet cuivre ou RS485. Mais les données ne sont jamais exposées à ce type de bruit lorsqu'elles sont transmises par un câble Fibre Optique, ce qui évite tous les effets négatifs de l'égalisation de la tension et des interférences électromagnétiques. Par conséquent, un convertisseur de médias Série à Fibre vous permet d'interconnecter vos dispositifs sériels sur une liaison Fibre Optique et de bénéficier d'une transmission optimale, d'une disponibilité système accrue, d'une flexibilité améliorée de la conception du réseau, ouvrant la porte aux structures point à point et en étoile.
Connexions flexibles à la fibre optique
Le convertisseur FO 1300 E opère à une longueur d'onde de 1300 nm. Il utilise un émetteur LED séparé et un photo-détecteur sur les deux connecteurs de type SC. Presque toutes les tailles de fibre multimode ou unique peuvent être utilisées.
Facteurs économiques de l'alimentation électrique
Le calcul du budget de l'alimentation électrique joue un rôle déterminant dans la planification d'une liaison en fibre optique. Le budget énergétique doit évaluer la quantité de lumière requise pour transmettre avec succès des données sur une distance spécifique à l'aide d'une liaison en fibre optique. La quantité de lumière disponible dans le système détermine la longueur du câble Fibre Optique entre les convertisseurs de médias sériels au sein du réseau. Les budgets d'énergie optique sont déterminants pour éviter la distorsion des données.Pour apprendre à calculer un budget d'énergie optique, veuillez lire notre fiche technique. Les niveaux de transmission et de réception (dBm) sont indiqués dans les spécifications des équipements.
Transmettre chaque signal série sur 10 lignes en fibre optique
Jusqu'à dix (10) convertisseurs Série à Fibre peuvent être groupés avec un bus Rail DIN TBUS prenant en charge la tension et les données. Le convertisseur peut ainsi fonctionner comme un coupleur en étoile, acceptant les données sérielles pour les distribuer à tous les ports de sortie sur la fibre optique.
Fonctions et Support de haute qualité
Les convertisseurs de médias Série à Fibre FO 1300 E sont aussi équipés de fonctions de diagnostic complètes pour augmenter la disponibilité du système, simplifier les démarrages et contrôler en permanence la qualité des transmissions optiques. Les diagnostics optiques intégrés supportent un contrôle permanent des chemins FO pendant l'installation et les opérations. Le contact de commutation flottant est activé lorsque le niveau du signal sur les chemins de la fibre optique atteint un niveau critique. La génération des alertes rapides permet de détecter les états critiques du système avant qu'ils ne provoquent une panne. Outre les avantages apportés par un support technique global et gratuit, ces caractéristiques font gagner du temps et réduisent les coûts. Les convertisseurs Série à Fibre FO 1300 E sont donc un choix naturel pour les services informatiques.
- Les signaux de données et de tension d'alimentation sont acheminés par les connecteurs Rail DIN.
- Les connexions peuvent être établies avec un bornier à vis COMBICON.
- Détection automatique des débits de données ou réglage du débit fixe par cavaliers.
- Une alimentation de secours est possible avec une unité d'alimentation supplémentaire.
- Isolation électrique de haute qualité entre toutes les interfaces (RS485, ports de la fibre optique, alimentation électrique, connecteur Rail DIN)
- Homologué pour les applications en Zone 2
- Diagnostic optique intégré pour le controle continu des chemins de la fibre optique.
- Contact de commutation flottant pour la génération d'alertes rapides sur les chemins critiques de la fibre optique.
- Convient aux débits de données supérieurs à 500 Kbps
Ambient conditions
Ambient temperature (operation)
-20°C ... 60°C
Ambient temperature (storage/transport)
-40°C ... 85°C
Permissible humidity (operation)
30 % ... 95 % (non-condensing)
Altitude
5000 m (For restrictions see manufacturer's declaration)
Degree of protection
IP20
Noise immunity
EN 61000-6-2:2005
Standards and Regulations
Electromagnetic compatibility
Conformance with EMC directive 89/336/EC
Type of test
Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6
Test result
5g, 10-150 Hz, 2.5 h, in XYZ direction
Type of test
Shock in acc. with EN 60068-2-27/IEC 60068-2-27
Test result
15g, 11 ms period, half-sine shock pulse
Shock
15g in all directions in acc. with IEC 60068-2-27
Noise emission
EN 55011
Noise immunity
EN 61000-6-2:2005
Free from substances that could impair the application of coating
according to P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard
Connection in acc. with standard
CUL
Standards/regulations
- EN 61000-4-2
- EN 61000-4-3
- EN 61000-4-4
- EN 61000-4-5
- EN 61000-4-6
Vibration (operation)
In acc. with IEC 60068-2-6: 5g, 150 Hz
Conformance
CE-compliant
ATEX
II 3 G Ex nA nC IIC T4 Gc X
UL, USA/Canada
- 508 listed
- 508 recognized
Optical interface FO
Number of FO ports
1
Wavelength
1300 nm
Transmission length incl. 3 dB system reserve
- 25 km (With F-G 50/125 0.7 dB/km at 1300 nm)
- 22 km (with F-G 62.5/125 0.8 dB/km at 1300 nm)
- 45 km (With F-E 9/125 0,4 dB/km at 1300 nm)
Transmission medium
- Multi-mode fiberglass
- Single-mode fiberglass
Transmission protocol
Protocol-transparent to the RS-485 interface
Connection method
SC duplex
General
Bit distortion, input
± 35 % (permitted)
Bit distortion, output
< 6.25 %
Electrical isolation
VCC // RS-485
Test voltage data interface/power supply
1.5 kVrms (50 Hz, 1 min.)
Electromagnetic compatibility
Conformance with EMC directive 89/336/EC
Noise emission
EN 55011
Net weight
225.3 g
Housing material
PA 6.6-FR
Color
green
MTBF
- 484 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day))
- 102 Years (Telcordia standard, 40°C temperature, 34.25% operating cycle (5 days a week, 12 hours a day))
Conformance
CE-compliant
ATEX
II 3 G Ex nA nC IIC T4 Gc X (Please follow the special installation instructions in the documentation!)
UL, USA/Canada
- 508 listed
- 508 recognized
Digital outputs
Output name
Relay output
Output description
Alarm output
Number of outputs
1
Maximum switching voltage
- 60 V DC
- 42 V AC
Limiting continuous current
1:00 AM
Power supply
Nominal supply voltage
24 V DC (With UL approval)
Supply voltage range
18 V DC ... 32 V DC
Max. current consumption
90 mA
Typical current consumption
55 mA (24 V DC)
Connection method
COMBICON plug-in screw terminal block
Typical current consumption
- 170 mA (According to UL Listed, 24 V DC)
- 110 mA (According to UL Recognized, 24 V DC)
Serial interface
Interface 1
RS-485 interface, 2-wire
Operating mode
Semi-duplex
Connection method
Pluggable screw connection
File format/coding
UART (11/10 bit switchable; NRZ), slip-tolerant
Data direction switching
Automatic control
Transmission medium
Copper
Transmission length
≤ 1200 m (depending on the data rate, with shielded, twisted data cable)
Termination resistor
- 390 Ω
- 220 Ω
- 390 Ω (Can be connected)
Conductor cross section solid min.
0.2 mm²
Conductor cross section solid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
14
Serial transmission speed
4.8/ 9.6/ 19.2/ 38.4/ 57.6/ 75/ 93.75/ 115.2/ 136/ 187.5/ 375/ 500 kbps

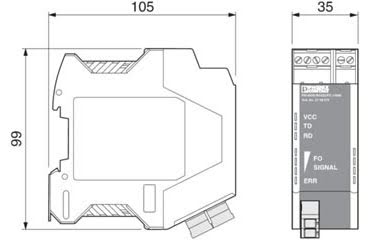

Dimensions
Width
35 mm
Height
99 mm
Depth
105 mm
Environmental Product Compliance
China RoHS
Environmentally Friendly Use Period = 50
Reach and RoHS Compliant
Reach and RoHS Compliant
Approvals
- cUL Listed
- cULus Listed
- UL Listed
- ATEX
- EAC
- DNV
- cUL Recognized
- cULus Recognized
- UL Recognized
Commercial data
Packing unit
1
Weight per piece
230.1 g
Country of origin
Germany
Warranty
1 Year
Classifications
eCl@ss 4.0
27230207
eCl@ss 4.1
27230207
eCl@ss 5.0
27230207
eCl@ss 5.1
27230207
eCl@ss 6.0
27230207
eCl@ss 7.0
27230207
eCl@ss 8.0
19179290
eCl@ss 9.0
19179290
ETIM 2.0
EC001423
ETIM 3.0
EC001423
ETIM 4.0
EC001423
ETIM 5.0
EC000310
ETIM 6.0
EC000310
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
43222604
Application Diagrams
Applications des Convertisseurs de Médias Série à Fibre PSI-MOS-RS485/FO 1300 E
- Proximité d'équipements électriques lourds.
- Environnements exposés à des interférences électriques (EMI) ou radio (RFI).
- Environnements subissant des surtensions transitoires.
- Usines, entrepôts et ateliers.
- Utiliser des équipements sériels asynchrones pour communiquer en demi-duplex, avec des débits allant jusqu'à 500 Kbps sur une fibre optique.
Connexions point-à-point entre dispositifs sériels sur fibre optique
Réseaux linéaires
Structures en étoile
Structures arborescentes
Schéma-Bloc
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
PSI-MOS-RS485W2/FO1300 E - RS485 2-wire to fiber converter. Terminal block serial to duplex fiber 1300nm ( SC ). Multimode [27km, 16.7 miles], single mode [ 45km, 28 miles ] - requires external DC power supply
PSI-MOS-RS485W2/FO1300 E - RS485 2-wire to fiber converter. Terminal block serial to duplex fiber 1300nm ( SC ). Multimode [27km, 16.7 miles], single mode [ 45km, 28 miles ] – 24VDC USA wall power adapter included
PSI-MOS-RS485W2/FO1300 E - RS485 2-wire to fiber converter. Terminal block serial to duplex fiber 1300nm ( SC ). Multimode [27km, 16.7 miles], single mode [ 45km, 28 miles ] – 24VDC UK wall power adapter included
PSI-MOS-RS485W2/FO1300 E - RS485 2-wire to fiber converter. Terminal block serial to duplex fiber 1300nm ( SC ). Multimode [27km, 16.7 miles], single mode [ 45km, 28 miles ] – 24VDC EU wall power adapter included
