Convertisseur Série à Fibre PSI-MOS-RS422/FO 850 T
RS232 et RS422 4-fils à Fibre Redondante
- Deux connecteurs Fibre type ST
- Étendre la portée des données série jusqu'à 4,2 km
- Immunité aux interférences EMI, RFI et aux surtensions transitoires
- Configuration point à point ou en étoile
- Bornier pour connexions RS422/RS485 4 fils
Pour les applications nécessitant une capacité de redondance, le Convertisseur Série à Fibre PSI-MOS-RS422/FO 850 T connecte de manière transparente les dispositifs RS422/RS485 4 fils et INTERBUS à deux câbles FO. En transmettant les données sérielles sur une fibre optique, ces convertisseurs de médias sériels apportent une solution économique à l'extension de la portée des dispositifs RS422 et RS485. Les données sérielles sont transmises aux deux ports fibres sur des sites différents ou des systèmes de sauvegarde.
Infrastructures de réseau Série à Fibre extensibles
Jusqu'à dix (10) convertisseurs Série à Fibre peuvent être groupés avec un bus Rail DIN TBUS prenant en charge la tension et les données. Le convertisseur sériel peut ainsi fonctionner dans des environnements utilisant d'autres topologies de réseau:
- en tant que coupleur en étoile, pour accepter les données sérielles et les distribuer aux 20 ports de sortie sur la fibre optique.
- Une structure linéaire peut être utilisée pour mettre en réseau plusieurs dispositifs RS422/RS485 et former une structure maître/esclave.
Transmission de données sérielles à longue distance sur la fibre optique
Avec un convertisseur Série à Fibre FO 850 T, vous pouvez transmettre des données sérielles jusqu'à 4,2km. Par conséquent, deux équipements sériels asynchrones, distants de plusieurs kilomètres, peuvent communiquer en duplex sur une liaison en fibre optique à des débits allant jusqu'à 2 Mbps.
Immunité aux interférences EMI, RFI et surtensions transitoires
Le système de transmission optique FO 850 T a l'avantage d'assurer l'isolation électrique des dispositifs connectés. Les interférences électromagnétiques (EMI) sont un phénomène récurrent dans les environnements industriels, tels qu'usines, entrepôts, ateliers. Ces interférences peuvent corrompre les données transmises sur des liaisons Ethernet cuivre ou RS422. Mais les données ne sont jamais exposées à ce type de bruit lorsqu'elles sont transmises par un câble Fibre Optique, ce qui évite tous les effets négatifs de l'égalisation de la tension et des interférences électromagnétiques. Par conséquent, un convertisseur de médias Série à Fibre vous permet d'interconnecter vos dispositifs sériels sur une liaison Fibre Optique et de bénéficier d'une transmission optimale, d'une disponibilité système accrue, d'une flexibilité améliorée de la conception du réseau, ouvrant la porte aux structures point à point et en étoile.
Connexions flexibles à la fibre optique
Le convertisseur FO 850 T opère à une longueur d'onde de 850 nm. Il utilise un émetteur LED séparé et un photo-détecteur sur les connecteurs de type ST. Presque toutes les tailles de fibre multimode peuvent être utilisées, incluant 50/125 m, 62,5/125 m, et 200/230 m.
Facteurs économiques de l'alimentation électrique
Le calcul du budget de l'alimentation électrique joue un rôle déterminant dans la planification d'une liaison en fibre optique. Le budget énergétique doit évaluer la quantité de lumière requise pour transmettre avec succès des données sur une distance spécifique à l'aide d'une liaison en fibre optique. La quantité de lumière disponible dans le système détermine la longueur du câble Fibre Optique entre les convertisseurs de médias sériels au sein du réseau. Les budgets d'énergie optique sont déterminants pour éviter la distorsion des données. Pour apprendre à calculer un budet d'énergie optique, veuillez lire notre fiche technique. Les niveaux de transmission et de réception (dBm) sont indiqués dans les spécifications des équipements.
Fonctions et Support de haute qualité
Les convertisseurs de médias Série à Fibre FO 850 T sont aussi équipés de fonctions de diagnostic complètes pour augmenter la disponibilité du système, simplifier les démarrages et contrôler en permanence la qualité des transmissions optiques. Les diagnostics optiques intégrés supportent un contrôle permanent des chemins FO pendant l'installation et les opérations. Le contact de commutation flottant est activé lorsque le niveau du signal sur les chemins de la fibre optique atteint un niveau critique. La génération des alertes rapides permet de détecter les états critiques du système avant qu'ils ne provoquent une panne. Outre les avantages apportés par un support technique global et gratuit, ces caractéristiques font gagner du temps et réduisent les coûts. Les convertisseurs Série à Fibre FO 850 T sont donc un choix naturel pour les services informatiques.
- Tension d'alimentation acheminée par les connecteurs Rail DIN.
- Les connexions peuvent être établies avec un bornier à vis COMBICON.
- Une alimentation de secours est possible avec une unité d'alimentation supplémentaire.
- Isolation électrique de haute qualité entre toutes les interfaces (INTERBUS, ports fibre optique, alimentation électrique, connecteur Rail DIN)
- Homologué pour les applications en Zone 2
- Diagnostic optique intégré pour le controle continu des chemins de la fibre optique.
- Interface à sécurité intrinsèque de la fibre optique (EX OP IS) pour la connexion directe des dispositifs en Zone 1.
- Contact de commutation flottant pour la génération d'alertes rapides sur les chemins critiques de la fibre optique.
- Détection automatique de tous les débits de données jusqu'à 2 Mbps
Ambient conditions
Ambient temperature (operation)
-20°C ... 60°C
Ambient temperature (storage/transport)
-40°C ... 85°C
Permissible humidity (operation)
30 % ... 95 % (non-condensing)
Altitude
5000 m (For restrictions see manufacturer's declaration)
Degree of protection
IP20
Noise immunity
EN 61000-6-2:2005
Standards and Regulations
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Type of test
Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6
Test result
5g, 10-150 Hz, 2.5 h, in XYZ direction
Type of test
Shock in acc. with EN 60068-2-27/IEC 60068-2-27
Test result
15g, 11 ms period, half-sine shock pulse
Shock
15g in all directions in acc. with IEC 60068-2-27
Noise emission
EN 55011
Noise immunity
EN 61000-6-2:2005
Free from substances that could impair the application of coating
according to P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard
Connection in acc. with standard
CUL
Standards/regulations
- EN 61000-4-2
- EN 61000-4-3
- EN 61000-4-4
- EN 61000-4-5
- EN 61000-4-6
Vibration (operation)
In acc. with IEC 60068-2-6: 5g, 150 Hz
Conformance
CE-compliant
ATEX
- II 3 G Ex nA nC IIC T4 Gc X
- II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U)
- II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U)
UL, USA/Canada
- Class I, Zone 2, AEx nc IIC T5
- Class I, zone 2, Ex nC nL IIC T5 X
- Class I, Div. 2, Groups A, B, C, D
Optical interface FO
Number of FO ports
2
Transmit capacity, minimum
- -4.6 dBm (200/230 µm)
- -17.6 dBm (50/125 µm)
- -13.6 dBm (62,5/125 µm)
Minimum receiver sensitivity
-33.2 dBm
Wavelength
850 nm
Transmission length incl. 3 dB system reserve
- 2800 m (With F-K 200/230 10 dB/km with quick mounting connector)
- 4200 m (with F-G 50/125 2.5 dB/km)
- 4800 m (with F-G 62,5/125 3.0 dB/km)
Transmission medium
- PCF fiber
- Multi-mode fiberglass
Transmission protocol
Protocol-transparent to the RS-485 interface
Connection method
B-FOC (duplex ST®)
General
Transmission channels
2 (1/1) RD, TD, full duplex
Bit distortion, input
± 35 % (permitted)
Bit distortion, output
< 6.25 %
Electrical isolation
VCC // RS-422
Test voltage data interface/power supply
1.5 kVrms (50 Hz, 1 min.)
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Noise emission
EN 55011
Net weight
209.58 g
Housing material
PA 6.6-FR
Color
green
MTBF
- 178 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day))
- 26 Years (Telcordia standard, 40°C temperature, 34.25% operating cycle (5 days a week, 12 hours a day))
Conformance
CE-compliant
ATEX
- II 3 G Ex nA nC IIC T4 Gc X (Please follow the special installation instructions in the documentation!)
- II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) (Please follow the special installation instructions in the documentation!)
- II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) (Please follow the special installation instructions in the documentation!)
UL, USA/Canada
- Class I, Zone 2, AEx nc IIC T5
- Class I, zone 2, Ex nC nL IIC T5 X
- Class I, Div. 2, Groups A, B, C, D
Digital outputs
Output name
Relay output
Output description
Alarm output
Number of outputs
1
Maximum switching voltage
- 60 V DC
- 42 V AC
Limiting continuous current
0.46 A
Power supply
Nominal supply voltage
24 V DC (With UL approval)
Supply voltage range
18 V DC ... 30 V DC
Max. current consumption
130 mA
Typical current consumption
120 mA (24 V DC)
Connection method
COMBICON plug-in screw terminal block
Serial interface
Interface 1
RS-422 interface in acc. with ITU-T V.11, EIA/TIA-422, DIN 66348-1
Operating mode
Full duplex
Connection method
Pluggable screw connection
Transmission medium
Copper
Transmission length
≤ 1000 m (depending on the data rate, with shielded, twisted data cable)
Termination resistor
- 220 Ω
- 100 Ω
- 220 Ω
Conductor cross section solid min.
0.2 mm²
Conductor cross section solid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
14
Serial transmission speed
≤ 2 Mbps

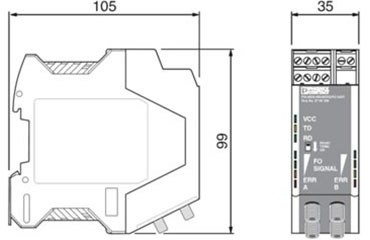

Dimensions
Width
35 mm
Height
99 mm
Depth
103 mm
Environmental Product Compliance
China RoHS
Environmentally Friendly Use Period = 50
Reach and RoHS Compliant
Approvals
- cUL Listed
- cULus Listed
- UL Listed
- ATEX
- EAC
- DNV
- cUL Recognized
- cULus Recognized
- UL Recognized
Commercial data
Packing unit
1
Weight per piece
248.5 g
Country of origin
Germany
Warranty
1 Year
Classifications
eCl@ss 4.0
27230207
eCl@ss 4.1
27230207
eCl@ss 5.0
27230207
eCl@ss 5.1
27230207
eCl@ss 6.0
27230207
eCl@ss 7.0
27230207
eCl@ss 8.0
19179290
eCl@ss 9.0
19179290
ETIM 2.0
EC001423
ETIM 3.0
EC001423
ETIM 4.0
EC001423
ETIM 5.0
EC000310
ETIM 6.0
EC000310
UNSPSC 6.01
30211506
UNSPSC 7.0901
39121008
UNSPSC 11
39121008
UNSPSC 12.01
39121008
UNSPSC 13.2
43222604
Application Diagrams
Applications de Convertisseurs de Médias Série à Fibre PSI-MOS-RS422/FO 850 T
- Proximité d'équipements électriques lourds.
- Environnements exposés à des interférences électriques (EMI) ou radio (RFI).
- Environnements subissant des surtensions transitoires.
- Usines, entrepôts et ateliers.
- Utiliser des équipements sériels asynchrones pour communiquer en duplex, avec des débits allant jusqu'à 2 Mbps sur une fibre optique.
Connexions point-à-point entre dispositifs sériels sur fibre optique
Topologie en étoile du réseau redondant
Réseaux linéaires
| Data Rate | Number of devices |
|---|---|
| ≤ 115.2 kbps | 15 |
| ≤ 187.5 kbps | 7 |
| ≤ 375 kbps | 5 |
| ≤ 500 kbps | 3 |
| ≤ 2000 kbps | 2 |
Réseaux INTERBUS
Schéma-Bloc
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
PSI-MOS-RS422/FO 850 T - RS422/485 4-wire to fiber converter. Terminal block serial to 2x duplex fiber multimode 850nm ( ST ) [ 4.2km, 2.6 miles ]
PSI-MOS-RS422/FO 850 T - RS422/485 4-wire to fiber converter. Terminal block serial to 2x duplex fiber multimode 850nm ( ST ) [ 4.2km, 2.6 miles ]– 24VDC USA wall power adapter included
PSI-MOS-RS422/FO 850 T - RS422/485 4-wire to fiber converter. Terminal block serial to 2x duplex fiber multimode 850nm ( ST ) [ 4.2km, 2.6 miles ]– 24VDC UK wall power adapter included
PSI-MOS-RS422/FO 850 T - RS422/485 4-wire to fiber converter. Terminal block serial to 2x duplex fiber multimode 850nm ( ST ) [ 4.2km, 2.6 miles ]– 24VDC EU wall power adapter included
