Planification de l'installation de Power Reach
Il existe différentes manières d'exploiter les capacités avancées des extenseurs Ethernet eXP PoE Perle lorsque l'on planifie un déploiement avec des dispositifs PoE. Dans les scénarios ci-dessous, chaque tableau donne des indications de la relation entre la distance maximale des câbles et la puissance disponible au site distant.
La distance et les niveaux effectivement constatés seront fonction de la condition et du diamètre des fils utilisés. Ce tableau de niveau/portée s'applique au câblage par paire torsadée 24 AWG (0,5 MM) sur les modèles RJ45 (RJ) et bornier (TB) des extenseurs Ethernet eXP PoE de Perle. Le budget total de puissance est également limité par la quantité de puissance disponible sur tout adaptateur c.a. local utilisé.
1. Extension PoE - Longue portée
Pour les applications longue portée, l'extenseur distant fournit l'alimentation PoE aux dispositifs tels que les caméras IP et les points d'accès. On utilise un adaptateur c.a. rattaché localement. Il n'y a aucune incidence sur le niveau de puissance PoE fourni au dispositif PD PoE.
| Extenseurs Ethernet PoE eXP 10/100 et 10/100/1000 | ||
|---|---|---|
| Distance maximale A à B (pieds) | Distance maximale A à B (mètres) | Budget de puissance disponible par port PSE C (watts) |
| 500 | 152 | 15.4 |
| 1000 | 305 | 15.4 |
| 1500 | 457 | 15.4 |
| 2000 | 610 | 15.4 |
| 2500 | 762 | 15.4 |
| 3000 | 914 | 15.4 |
| 3500 | 1000 | 15.4 |
| Extenseurs Ethernet Gigabit PoE+ eXP-S1110PE | ||
|---|---|---|
| Distance maximale A à B (pieds) | Distance maximale A à B (mètres) | Budget de puissance disponible par port PSE C (watts) |
| 500 | 152 | 30.00 |
| 1000 | 305 | 30.00 |
| 1500 | 457 | 30.00 |
| 2000 | 610 | 30.00 |
| 2500 | 762 | 30.00 |
| 3000 | 914 | 30.00 |
| 3500 | 1000 | 30.00 |
2. Puissance sur VDSL
Lorsqu'on doit connecter un PD PoE sur une liaison à paire torsadée et qu'il n'y a pas d'alimentation c.a. disponible sur le site distant, la série eXP peut fournir une alimentation au site distant sur la liaison VDSL Interlink. L'extenseur Ethernet distant obtiendra son alimentation de manière parasitaire sur la ligne et transmettra la puissance restante au dispositif PoE.
Ou bien on peut utiliser un commutateur ou injecteur PoE+ pour alimenter l'extenseur Ethernet local.
| Extenseurs Ethernet PoE eXP 10/100, 10/100/1000 et PoE+ 10/100/1000 | |||
|---|---|---|---|
| Distance maximale A à B | Budget de puissance disponible par port PSE C (watts) | ||
| Pieds | Mètres | Avec un adaptateur d’alimentation sur l’extenseur local | Avec un interrupteur PoE+ connecté sur un câble CAT5 de trois mètres |
| 328 | 100 | 15.4, *25.5+ | 17 |
| 656 | 200 | 14.5 | 13 |
| 984 | 300 | 9 | 8 |
| 1312 | 400 | 6 | 6 |
| 1640 | 500 | 4 | 4 |
3. Utilisation de la fonctionnalité de multiplication de puissance

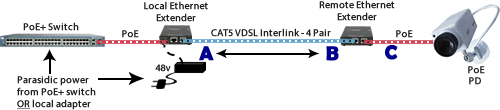

Si l'on utilise un câble à 4 paires comme CAT5 pour la liaison VDSL Interlink, on peut activer la fonctionnalité de multiplication de puissance qui donne la possibilité d'alimenter en puissance et en Ethernet sur de plus longues distances. Pour cela, on fournit la puissance sur 3 paires de câbles, les données VDSL étant sur la 4e paire.
| Extenseurs Ethernet PoE eXP 10/100, 10/100/1000 et PoE+ 10/100/1000 avec fonction de Multiplication de Puissance | |||
|---|---|---|---|
| Distance maximale CAT5 A à B | Budget de puissance disponible sur le port PSE C distant (watts) | ||
| Pieds | Mètres | Avec un adaptateur d’alimentation sur l’extenseur local | Avec un interrupteur PoE+ connecté sur un câble CAT5 de trois mètres |
| 328 | 100 | 15.4, **25.5+ | 17 |
| 656 | 200 | 15.4, **25.5+ | 17 |
| 984 | 300 | 15.4, **25.5+ | 17 |
| 1970 | 600 | 14.5 | 13 |
| 2950 | 900 | 9 | 8 |
| 3940 | 1200 | 6 | 6 |
| 4920 | 1500 | 4 | 4 |

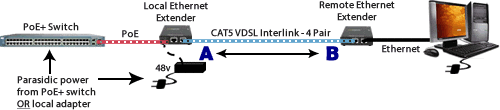

Dans certains cas, même s'il n'y a pas de dispositifs PoE sur la liaison, l'extenseur distant exige seulement une alimentation parasitique de son extenseur pair sur la liaison VDSL.
