Alimentation sur rail DIN UNO-PS/350-900DC/24DC/60W
Convertisseur DC à DC régulé
- Tension de sortie 24V DC
- 2.5 A
- 60 watts
- Larges plages de tension d’entrée de 300 V DC à 1 000 V DC
Si vous avez besoin de produire efficacement une tension de sortie régulée 24 V DC à partir d’une source pouvant être ou non contrôlée, vers une charge pouvant être ou non constante, l’alimentation UNO-PS/350-900DC/24DC/60W est faite pour vous. Ce convertisseur DC à DC permet une connexion directe à des tensions de branche jusqu’à 1 000 V DC. Cela signifie que le coffret de regroupement est alimenté directement depuis le panneau photovoltaïque et qu’aucun coût supplémentaire d’installation n’est nécessaire. Lors d’une étape d’expansion ultérieure, la ligne de signal peut être remplacée par une connexion sans fil. Grâce à toutes les certifications de sécurité lui permettant de prendre en charge des équipements informatiques (EI), à un conditionnement robuste, à des températures de fonctionnement étendues, à des capacités de pic de charge élevées et à des tensions d’isolation élevées, le convertisseur industriel UNO DC à DC est conçu pour répondre aux besoins de votre application industrielle.
Température de fonctionnement industriel de -25 °C à +70 °C
Les applications industrielles et en extérieur de ces équipements utilisés pour la gestion de trafic, les pipelines pétroliers et gaziers ou la surveillance météorologique, impliquent un fonctionnement à des températures qui ne peuvent pas être supportées par des alimentations commerciales. Avec une température de fonctionnement de -25 °C à +70 °C et un démarrage fiable du dispositif à -40 °C, l’alimentation industrielle UNO est idéale pour une utilisation avec des équipements soumis à des environnements difficiles et à des températures extrêmes.
Consommation électrique à rendement élevé, plus de 90 %, très économique en l’absence de charge
Par rapport aux autres produits du marché, l’alimentation industrielle UNO permet d’importantes économies d’énergie. Grâce à une consommation d’énergie très faible en l’absence de charge et à une efficacité de plus de 90 % à la charge nominale, seule une faible quantité d’énergie électrique est convertie en chaleur non désirée, rendant cette alimentation très écologique.
Environnements d’application parfaits pour le Convertisseur DC à DC UNO
- Alimentez votre armoire de commande directement depuis le système photovoltaïque et économisez les coûts d’installation tout en améliorant l’efficacité de votre système.
- Lorsqu’aucune connexion AC n’est pas disponible et qu’une installation directe sur le terrain est nécessaire.
Autres raisons de choisir un Convertisseur DC à DC UNO
- La certification UL 1741 simplifie l’agrément de l’ensemble du système
- La surveillance par LED simplifie le démarrage
- Un espace minimum est nécessaire dans l’armoire de commande
- Une valeur d’isolation de tension entrée/sortie élevée, de 8 kV
- Protections : Court-circuit, surcharge, surtension, surchauffe
- Temps moyen entre pannes (MTBF) élevé, pour une disponibilité maximale
Environmental Product Compliance
REACH SVHC
Lead 7439-92-1
China RoHS
Environmentally Friendly Use Period = 25;
General
Net weight
0.3 kg
Efficiency
> 90 %
Insulation voltage input/output
- 8 kV DC (type test)
- 3 kV DC (routine test)
Protection class
II
Degree of protection
IP20
MTBF (IEC 61709, SN 29500)
> 1160000 Hours (40°C)
Mounting position
horizontal DIN rail NS 35, EN 60715
Assembly instructions
alignable: 0 mm horizontally, 30 mm vertically
Standards and Regulations
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Noise immunity
EN 61000-6-2:2005
Standards/regulations
EN 61000-4-2
Contact discharge
4 kV (Test Level 3)
Standards/regulations
EN 61000-4-3
Frequency range
80 MHz ... 1 GHz
Test field strength
10 V/m
Frequency range
1.4 GHz ... 2 GHz
Test field strength
3 V/m
Standards/regulations
EN 61000-4-4
Comments
Criterion B
Standards/regulations
- EN 61000-6-3
- EN 61000-4-6
Frequency range
10 kHz ... 80 MHz
Voltage
10 V (Test Level 3)
Standards/regulations
EN 61000-4-11
Low Voltage Directive
Conformance with LV directive 2006/95/EC
Standard
IEC 62109-1
Standard - Electrical safety
IEC 62109-1
Standard – Safety extra-low voltage
IEC 60950-1 (SELV) and EN 60204-1 (PELV)
Standard - Safe isolation
DIN VDE 0100-410
Standard – Limitation of mains harmonic currents
EN 61000-3-2
UL approvals
UL 1741
Shock
18 ms, 30g, in each space direction (according to IEC 60068-2-27)
Vibration (operation)
- < 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6)
- 15 Hz ... 150 Hz, 2.3g, 90 min.
Approval - requirement of the semiconductor industry with regard to mains voltage dips
EN 61000-4-11
Information technology equipment - safety (CB scheme)
CB Scheme
Overvoltage category (IEC 62109-1)
II
Connection data, input
Connection method
Screw connection
Conductor cross section solid min.
0.2 mm²
Conductor cross section solid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
14
Stripping length
8 mm
Screw thread
M3
Output data
Nominal output voltage
24 V DC ±1 %
Nominal output current (IN)
2.5 A (-25°C ... 55°C)
Derating
55°C ... 70°C (2.5%/K)
Connection in parallel
Yes, for redundancy and increased capacity
Connection in series
No
Feedback resistance
< 35 V DC
Protection against surge voltage on the output
≤ 35 V DC
Control deviation
- < 1 % (change in load, static 10 % ... 90 %)
- < 3 % (Dynamic load change 10 % ... 90 %, 10 Hz)
- < 0.1 % (change in input voltage ±10 %)
Residual ripple
< 20 mVPP (with nominal values)
Output power
60 W
Typical response time
< 1 s
Maximum power dissipation in no-load condition
< 0.5 W
Power loss nominal load max.
< 6.5 W
Dimensions
Width
55 mm
Height
90 mm
Depth
84 mm
Weight per piece
316.9 GRM
Input data
Nominal input voltage range
350 V DC ... 900 V DC
Input voltage range
300 V DC ... 1000 V DC
Dielectric strength maximum
≤ 1050 V DC
Current consumption
- 0.19 A (350 V DC)
- 0.07 A (1000 V DC)
Inrush surge current
< 1 A (typical)
Choice of suitable circuit breakers
1 A (Characteristic gPV or comparable)
Connection data, onput
Connection method
Screw connection
Conductor cross section solid min.
0.2 mm²
Conductor cross section solid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
14
Stripping length
8 mm
Screw thread
M3
Ambient conditions
Degree of protection
IP20
Ambient temperature (operation)
-25°C ... 70°C (> 55°C derating, 2.5 %/K)
Ambient temperature (start-up type tested)
-40°C
Ambient temperature (storage/transport)
-40°C ... 85°C
Max. permissible relative humidity (operation)
≤ 95 % (at 25°C, non-condensing)
Climatic class
3K3 (in acc. with EN 60721)
Degree of pollution
2
Approvals
- cULus Recognized
- EAC
- UL Recognized
- cUL Recognized
- IECEE CB Scheme
Application Diagrams

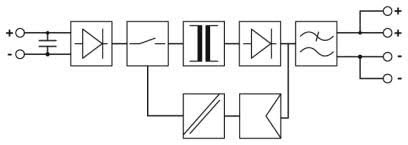

UNO-PS/350-900DC/24DC/60W Schéma de Bloc d'arrivée d'alimentation Industriel
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
UNO-PS/350-900DC/24DC/60W Power Supply - UNO DC/DC converter with wide range input, for DIN rail mounting, input: 350 ... 900 V DC, output: 24 V DC/60 W
