Convertisseur DC à DC QUINT-PS/48DC/48DC/5
Alimentation régulée sur rail DIN
- Tension de sortie 48 V DC
- 5 A
- 240 watts
- Larges plages de tension d’entrée de 30 à 60 V DC
Si vous avez besoin de produire efficacement une tension de sortie régulée à partir d’une source pouvant être ou non contrôlée, vers une charge pouvant être ou non constante, le Convertisseur QUINT-PS/48DC/48DC/5 est fait pour vous. Ce convertisseur DC à DC fournit une tension DC régulée. Il altère le niveau de tension, regénère des tensions à l’extrémité de longs câbles ou permet de créer des systèmes d’alimentation indépendants grâce à l’isolation électrique. Grâce à toutes les certifications de sécurité lui permettant de prendre en charge des équipements informatiques (EI), à un conditionnement robuste, à des températures de fonctionnement étendues, à des capacités de pic de charge élevées et à des tensions d’isolation élevées, ce Convertisseur DC à DC Industriel QUINT est conçu pour répondre aux besoins de votre application industrielle. Le Convertisseur DC à DC QUINT utilise des technologies de pointe pour gagner en sécurité et en fiabilité :
- La surveillance préventive du fonctionnement prévient les états de fonctionnement critiques avant qu’ils ne se produisent.
- La réserve de puissance statique permet à des charges difficiles de démarrer de façon fiable avec jusqu’à 1,25 fois le courant nominal (AMPLIFICATION DE PUISSANCE).
- Le déclenchement rapide de disjoncteurs standard avec jusqu’à six fois l’intensité nominale pour 12 ms (technologie SFB).
Plage de tension de sortie réglable de 30 à 56 V DC
Grâce au potentiomètre rotatif en façade de l’alimentation QUINT, la tension de sortie peut être réglée et répondre de façon optimale aux exigences d’environnements d’application spécifiques. Par exemple, vous pouvez facilement la régler pour compenser une chute de tension due à une importante longueur de câble.
AMPLIFICATION DE PUISSANCE : démarrez de façon fiable des charges difficiles
Un haut niveau de flexibilité est nécessaire pour configurer, optimiser et étendre de vastes systèmes. Pour adapter de façon optimale un système ou une machine à vos exigences, une réserve de puissance dans l’unité d’alimentation est essentielle. Avec la fonction d’amplification de puissance QUINT, une amplification statique sera fournie en continu jusqu’à 125 % de l’intensité nominale. Cela peut s’avérer utile lorsqu’il n’est pas possible de prévoir les charges qui seront appliquées en même temps ou lorsque l’intensité d’appel élevée des charges capacitives doit être absorbée sans chute de tension.
La surveillance préventive du fonctionnement signale les états de fonctionnement critiques avant qu’ils ne se produisent
Avec l'alimentation industrielle DC à DC QUINT-PS/48DC/48DC/5, la tension et l’intensité de sortie sont surveillées en permanence. La surveillance préventive du fonctionnement visualise les états de fonctionnement critiques et les signale localement et à distance aux contrôleurs, de la façon suivante:
- Par un voyant LED
- Par un relais à contact libre de potentiel
- Par une sortie de commutation active
Destiné aux conditions ambiantes extrêmes
Les applications industrielles et en extérieur de ces équipements utilisés pour la gestion de trafic, les pipelines pétroliers et gaziers ou la surveillance météorologique, impliquent un fonctionnement à des températures qui ne peuvent pas être supportées par des alimentations commerciales. Avec une température de fonctionnement de -25 °C à +70 °C et un démarrage fiable du dispositif à -40 °C, l’alimentation industrielle QUINT-PS/48DC/48DC/5 est idéale pour une utilisation avec des équipements soumis à des environnements difficiles et à des températures extrêmes.
Consommation électrique à rendement élevé et très économique en l’absence de charge
Par rapport aux autres produits du marché, l’alimentation industrielle DC à DC QUINT permet d’importantes économies d’énergie. Grâce à une consommation d’énergie très faible en l’absence de charge et à une efficacité élevée à la charge nominale, seule une faible quantité d’énergie électrique est convertie en chaleur non désirée, rendant ces alimentations très écologiques.
Technologie SFB (rupture sélective des fusibles)
La technologie SFB peut être utilisée pour déclencher rapidement et de façon fiable des disjoncteurs miniatures et des fusibles branchés du côté secondaire. En cas de court-circuit du côté secondaire, l’alimentation QUINT-PS/48DC/48DC/5 fournit jusqu’à 6 fois l’intensité nominale pendant 12 ms. Les circuits de courant de défaut sont sélectivement mis hors tension, le défaut est localisé et les parties importantes du système continuent à fonctionner. Les charges connectées en parallèle restent alimentées en énergie, assurant le fonctionnement sans interruption des parties correspondantes du système.
- Déclenchement des disjoncteurs : Le disjoncteur est généralement déclenché par une intensité SFB élevée dans les 3 à 5 ms. Ainsi, toute chute de tension est évitée pour les charges connectées en parallèle.
- Déclenchement d’un fusible : Les fusibles sont déclenchés par la fusion du point de rupture prédéterminé dans la capsule du fusible. La caractéristique de déclenchement du fusible est décrite par l’intégrale de fusion (I²t). Une intensité élevée est essentielle pour obtenir un temps de déclenchement très court.
Environnements d’application parfaits pour une alimentation QUINT-PS/48DC/48DC/5
- voies ferrées : Tous les modèles disposent d’agréments ferroviaires
- construction de machines
- processus de production automatisé
- commande, automatisation, assemblage et équipement de test industriels
- systèmes de contrôle de bâtiment, de sécurité et surveillance et de climatisation.
- Alimentez de nombreux dispositifs d’automatisation industriels tels que capteurs, contrôleurs et valves
Autres raisons de choisir un convertisseur DC à DC industriel QUINT-PS/48DC/48DC/5
- Isolation de tension entrée/sortie : 1.5 kV AC
- Protections : Court-circuit, surcharge, surtension, surchauffe
- Pour assurer une disponibilité maximale, tous les modèles présentent une valeur élevée de temps moyen entre pannes (MTBF).
General
Net weight
0.9 kg
Efficiency
> 93 %
Insulation voltage input/output
- 1.5 kV (type test)
- 1 kV (routine test)
Protection class
III
Degree of protection
IP20
MTBF (IEC 61709, SN 29500)
> 872000 Hours (40°C)
Mounting position
horizontal DIN rail NS 35, EN 60715
Assembly instructions
alignable: PN ≥50%, 5 mm horizontally, 15 mm next to active components,
50 mm vertically
alignable: PN <50%, 0 mm horizontally, 40 mm vertically top, 20 mm
vertically bottom
Standards and Regulations
Electromagnetic compatibility
Conformance with EMC Directive 2014/30/EU
Noise immunity
EN 61000-6-2:2005
Standards/regulations
EN 61000-4-2
Contact discharge
4 kV (Test Level 2)
Standards/regulations
EN 61000-4-3
Frequency range
80 MHz ... 1 GHz
Test field strength
10 V/m (Test Level 3)
Frequency range
1.4 GHz ... 2 GHz
Test field strength
3 V/m (Test Level 2)
Standards/regulations
EN 61000-4-4
Comments
Criterion B
Standards/regulations
- EN 61000-6-3
- EN 61000-4-6
Frequency range
0.15 MHz ... 80 MHz
Voltage
10 V (Test Level 3)
Standard - Electrical safety
IEC 60950-1/VDE 0805 (SELV)
Standard – Electronic equipment for use in electrical power installations and their assembly into electrical power installations
EN 50178/VDE 0160 (PELV)
Standard – Safety extra-low voltage
- IEC 60950-1 (SELV)
- EN 60204-1 (PELV)
Standard - Safe isolation
DIN VDE 0100-410
UL approvals
- UL/C-UL listed UL 508
- UL/C-UL Recognized UL 60950-1
- UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Shock
18 ms, 30g, in each space direction (according to IEC 60068-2-27)
Vibration (operation)
- < 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6)
- 15 Hz ... 150 Hz, 2.3g, 90 min.
Rail applications
EN 50121-4
Connection data, input
Connection method
Pluggable screw connection
Conductor cross section solid min.
0.2 mm²
Conductor cross section solid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
12
Stripping length
8 mm
Screw thread
M3
Output data
Nominal output voltage
48 V DC ±1 %
Setting range of the output voltage (USet)
30 V DC ... 56 V DC (> 48 V DC, constant capacity restricted)
Nominal output current (IN)
5 A (-25°C ... 60°C)
POWER BOOST (IBoost)
6.25 A (-25°C ... 40°C permanent, UOUT = 48 V DC )
Selective Fuse Breaking (ISFB)
30 A (12 ms)
Derating
60°C ... 70°C (2.5%/K)
Connection in parallel
Yes, for redundancy and increased capacity
Connection in series
Yes
Feedback resistance
60 V DC
Protection against surge voltage on the output
< 60 V DC
Max. capacitive load
Unlimited
Active current limitation
7 A
Control deviation
- < 1 % (change in load, static 10 % ... 90 %)
- < 2 % (change in load, dynamic 10 % ... 90 %)
- < 0.1 % (change in input voltage ±10 %)
Residual ripple
< 20 mVPP
Peak switching voltages nominal load
< 10 mVPP (20 MHz)
Maximum power dissipation in no-load condition
2.7 W
Power loss nominal load max.
20 W
Connection data for signaling
Conductor cross section solid min.
0.2 mm²
Conductor cross section solid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
12
Screw thread
M3
Dimensions
Width
48 mm
Height
130 mm
Depth
125 mm
Width with alternative assembly
122 mm
Height with alternative assembly
130 mm
Depth with alternative assembly
51 mm
Weight per piece
1107.0 GRM
Input data
Nominal input voltage range
48 V DC
Input voltage range
30 V DC ... 60 V DC
Current consumption
7 A (48 V, IBOOST)
Inrush surge current
< 6 A (typical)
Mains buffering
typ. 10 ms (48 V DC)
Input fuse
15 A (internal (device protection))
Type of protection
Transient surge protection
Protective circuit/component
Varistor
Connection data for signaling
Connection method
Pluggable screw connection
Conductor cross section solid min.
0.2 mm²
Conductor cross section solid max.
2.5 mm²
Conductor cross section flexible min.
0.2 mm²
Conductor cross section flexible max.
2.5 mm²
Conductor cross section AWG min.
24
Conductor cross section AWG max.
12
Stripping length
7 mm
Screw thread
M3
Ambient conditions
Degree of protection
IP20
Ambient temperature (operation)
-25°C ... 70°C (> 60°C derating, 2.5 %/K, startup at -40°C type-tested)
Ambient temperature (start-up type tested)
-40°C
Ambient temperature (storage/transport)
-40°C ... 85°C
Max. permissible relative humidity (operation)
≤ 95 % (at 25°C, non-condensing)
Climatic class
3K3 (in acc. with EN 60721)
Degree of pollution
2
Approvals
EAC
Application Diagrams

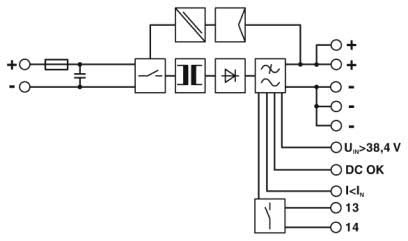

QUINT-PS DC to DC Converter Schéma de Bloc d'arrivée d'alimentation Industriel
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
QUINT-PS/48DC/48DC/5 Power Supply - QUINT DC/DC converter for DIN rail mounting with SFB (selective fuse breaking) technology, input: 48 V DC, output: 48 V DC/5 A
