Répéteur Ethernet eR-S1110
Répéteur Ethernet et Convertisseur de Mode 10/100/1000
- Etendre les distances réseau sur 100m supplémentaires sur un câble à 4 fils à paire torsadée
- Conversion de débit entre des liens réseau 10/100/1000 Mbps
- Fonctionnement transparent pour tous les protocoles Ethernet, incluant les paquets VLAN 802.1Q et les méthodes de compression vidéo IP
- Fonctions avancées : Link Pass-Through, Interlink Fault Feedback, Plug & Play, Auto-MDIX et Loopback
- Fonctionne comme un appareil alimenté (PD) sous IEEE 802.3af alors il peut être utilisé avec un injecteur PoE ou un commutateur pour éliminer le besoin d'installer un câblage d'alimentation AC
Lorsque se présente la nécessité d’étendre les services Ethernet au-delà des limites générales de la norme IEEE 802.3 (100m) et que le coût d’un câblage fibre est prohibitif, le Répéteur Ethernet eR-S1110 est la solution idéale. Prolongez les connections Ethernet 10/100/1000 sur une paire torsadée (CAT5/6/7) pour étendre la portée de votre réseau de 100m.
Ce Répéteur Ethernet et Convertisseur de Débit point à point, simple et efficace, est parfait pour les immeubles commerciaux, les logements, les hôpitaux et la connectivité d'un bureau distant ou d'un backbone de réseau privé sur un LAN d'entreprise. Utilisez-le à chaque fois qu’il faut établir des liens de communication Ethernet entre des LAN ou des systèmes LAN spécifiques (PC, capteurs numériques, téléphones Voix sur IP, points d’accès WiFi, caméras IP, etc.).
Le répéteur eR-S1110 peut également fonctionner comme un dispositif alimenté (PD) compatible IEEE 802.3af, supportant les sources d'alimentation end-span et mid-span (PSE). Idéal pour les organisations qui ont besoin de de déployer des équipements dans des endroits difficiles d’accès ou impossibles à alimenter en courant alternatif comme des plafonds, des murs ou des kiosques.
Les fonctionnalités avancées de Perle, telles que Link Pass-Through, Interlink Fault Feedback et Loopback permettent aux administrateurs de réseaux de "tout voir" pour un dépannage plus efficace et une meilleure maintenance sur place. Ces fonctionnalités permettent de gagner du temps et d'économiser des coûts. Accompagnées d'une garantie à vie et d'une assistance technique mondiale gratuite, elles font des Répéteurs Ethernet Perle le choix tout indiqué pour les professionnels de l'informatique.
Fonctions du Répéteur Ethernet eR-S1110
| Extension Ethernet sur paire torsadée | Etendre un lien Ethernet sur du câble de catégorie 5e, 6 ou 7 jusqu’à 100m supplémentaires. |
| Conversion de débit | Le eR-S1110 peut automatiquement détecter la vitesse du port Ethernet et effectuer une conversion de débit entre les deux ports si la vitesse Ethernet est différente. |
| Utilisation Plug & Play | Les Répéteurs Ethernet Perle configurent automatiquement votre connexion Ethernet. Lors de la connexion, les deux terminaux ajustent automatiquement les paramètres Ethernet requis pour établir le lien. |
| Link Pass-Through Ethernet | Grâce à la fonction Link Pass-Through, l’état de la connexion Ethernet 10/100/1000Base-T est directement transmis sur le lien Ethernet à la connexion Ethernet 10/100/1000Base-T sur son pair distant. Un commutateur administrable sur le terminal distant peut alors signaler l’état de disponibilité (liaison active ou inactive) au système de gestion du réseau, et autoriser une détection et une récupération rapides des erreurs. Un Répéteur Ethernet qui ne propose pas cette fonction ne peut pas détecter ou signaler ce type d’erreur. |
| Auto-négociation | Le Répéteur Ethernet prend en charge l'auto-négociation sur l'interface 10/100/1000Base-T. |
| Auto-MDIX | Auto-MDIX (Automatic Medium-Dependent Interface crossover) détecte la signalisation sur l’interface RJ45 Ethernet 10/100/1000 et détermine le type de câble connecté (droit ou croisé) et sélectionne automatiquement le brochage compatible. |
| Paquets géants | Transparent pour les trames jumbo avec une taille de MTU maximale de 10024 octets |
| VLAN | Transparent pour les paquets VLAN ( 802.1Q ) balisés. |
| Transparent pour les protocoles de compression vidéo IP | Totalement transparent pour les protocoles de compression vidéo IP, tels que MPEG-4, H.264 et MJPEG. |
| Renfort du connecteur d'alimentation | Tous les modèles disposent d'un renfort du connecteur d'alimentation afin d'assurer une connexion sûre vers le Répéteur Ethernet. Idéal pour les zones exposées aux vibrations. |
Ethernet
Port
2 ports RJ45 – 10/100/1000 Base-T - Shielded
Auto-MDIX
Auto-MDIX enables proper operation with either straight-through or crossover cabling
Distance
Distance up to 100 meters (328 feet) as per IEEE 802.3
Maximum Frame Size
10240 bytes
Power
Input Supply Voltage
9 - 30 vDC, unregulated (12 vDC Nominal)
POE
POE
Current
0.18 amps
Power Consumption
2.2 watts
Power Connector
5.5mm x 9.5mm x 2.1mm barrel socket
Back of product
Power Adapter
Universal AC/DC adapter
100-240v AC, regulated 12V DC adapter included
Indicators
Power
This green LED is turned on when power is applied to the Ethernet Repeater. Otherwise it is off. The LED will blink when Hardware Fault.
ETH
Indicates link status and activity on Ethernet port(s).
- G- on : On - Link at Gig
- Y - off : Flashing - Link and Activity
- G- on : On (both) - Link at 100M
- Y - off : Flashing - Link and Activity
- G- off : On - Link at 10M
- Y - on : Flashing - Link and Activity
Slow Flashing - Alternate port link is down
but this port is good
Switches
Link Mode
- Standard (Default)– The 10/100/1000 Base-T link remains active independent of the state of the Ethernet link on its remote peer.
- Link Pass-Through - the state of the 10/100/1000 Base-T Ethernet connection is 'passed through' or propagated to the 10/100/1000 Base-T Ethernet link on its remote Ethernet Repeater peer. This enables a managed switch to report the state of the remote device to its network management system.
Environmental Specifications
Operating Temperature
-10°C to 50°C (14°F to 122°F)
Storage Temperature
-25°C to 70°C (-13°F to 158°F)
Operating Humidity
5% to 90% non-condensing
Storage Humidity
5% to 95% non-condensing
Operating Altitude
Up to 3,048 meters (10,000 feet)
Heat Output (BTU/HR)
- 7.5 BTU
MTBF (Hours)*
Without power adaptor: 613,826 Hours
Calculation model based on MIL-HDBK-217-FN2 @ 30°C
Mounting
Wall or Panel
Included
Din Rail Kit
Optional
Product Weight and Dimensions
Weight
0.23 kg / 0.51 lbs
Dimensions
90 x 64 x 22 mm / 3.54 x 2.52 0.87 inches
Packaging
Shipping Weight
0.45 kg / 1 lbs
Shipping Dimensions
260 x 170 x 70 mm / 10 x 6.7 x 2.76 inches
Regulatory Approvals
Emissions
- FCC 47 Part 15 Class A
- EN55011 (CISPR11)
- EN55032 (CISPR32)
- EN61000-6-4
- EN55024 -CISRP24
- EN6100-4-2 (ESD): Contact
- EN61000-4-3 (RS)
- EN610004-4 (EFT)
- EN61000-4-5 (Surge):
- EN61000-4-6 (CS)
- EN 61000-4-8 (PFMF)
- EN 61000-4-11
- EN61000-4-16
Electrical Safety
- UL/EN/IEC 62368-1 (previously 60950-1)
- CAN/CSA C22.2 No. 62368-1
- CE
Environmental
Other
- ECCN: 5A991
- HTSUS Number: 8517.62.0020
- Perle Lifetime warranty
Application Diagrams

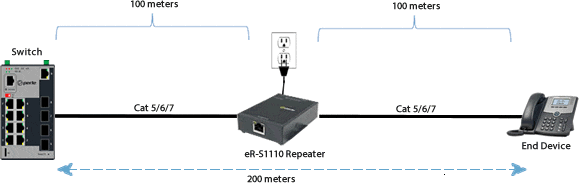

Extension d’Ethernet 10/100/1000 sur du câble en paires torsadées

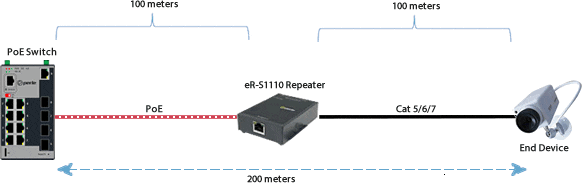

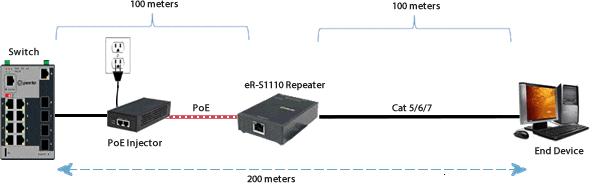

Extension d’Ethernet 10/100/1000 sur du câble en paires torsadées avec PoE

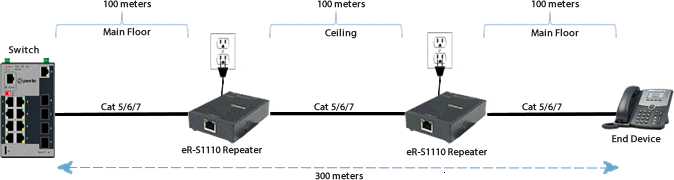

Répéteurs Ethernet en Cascade

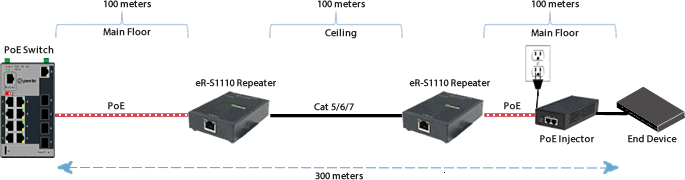

Avec un Commutateur PoE et un Injecteur PoE

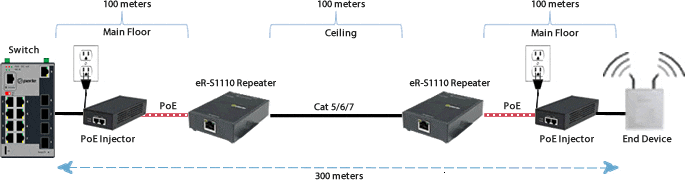

Avec deux Injecteurs PoE

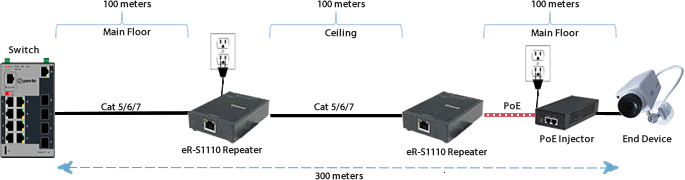

Avec un Injecteur PoE
Fare cliquez sur le numéro de la partie du produit pour obtenir des informations sur la commande.
Image du produit
La description
Cordon d'alimentation et numéro de produit
eR-S1110 Ethernet Repeater and Rate Converter: 2 x 10/100/1000Base-T (RJ45) ports. Auto-sensing and rate converting. Extend existing Ethernet cable length by 100m (300ft). 802.3af Power over Ethernet (PoE) compliant PD.
Accessoires associés
Image accessoire
La description
Identifiant de l'accessoire
DIN Rail Mounting Kit for 1 or 2 port IOLAN DS, TS, SDS, and eR-S1110 Ethernet Repeater
One port 10/100/1000Base-T , 30 watts, IEEE 802.3at compliant. PoE+ and PoE compatible. US AC Power cord included
One port 10/100/1000Base-T , 30 watts, IEEE 802.3at compliant. PoE+ and PoE compatible. SA AC Power cord included
One port 10/100/1000Base-T , 30 watts, IEEE 802.3at compliant. PoE+ and PoE compatible. AUS AC Power cord included
One port 10/100/1000Base-T , 30 watts, IEEE 802.3at compliant. PoE+ and PoE compatible. AC Power cord not included
