Des Convertisseurs de Médias fibre Perle pour éliminer les interférences électromagnétiques de la transmission de données de sonar

5 années de transmission de données peu fiables sur le vaisseau de pêche Pacelli de Mullglen finalement oubliées

Paris, le 13 juin 2017— Les chalutiers commerciaux modernes dépendent de toutes sortes de technologies avancées. Lorsque Ronan Murrin, ingénieur maritime chez Mullglen Limited, a installé un nouveau sonar détecteur de poisson d’une valeur de presque 300 000 € sur le Pacelli, il s’attendait à ce que le capitaine reçoive des données fiables.

« Le commandant connait ces eaux,» commente Murrin.« Il sait où sont les rochers sous-marins et il a remarqué que le sonar ne les indiquait pas. Il ne fonctionnait que pendant deux heures avant que les données ne se mélangent. »

Pendant 5 ans, Mullglen et le fabricant de sonar ont cherché une solution a ces problèmes de fiabilité. Autant les unités de transducteur que de processeur ont été remplacées. Le câblage sur le bateau a été rénové pour passer d’une catégorie 5 à 7. Puis un ingénieur du fabricant a passé 4 semaines sur le bateau. Sans succès.

Fort d’une grande expérience en tant qu’électricien et ingénieur en instruments, Murrin a pris du recul. Avec tous les générateurs, les moteurs et les équipements de réfrigération à bord, les surtensions et les coupures sont assez courantes. Ainsi, une ASI (alimentation sans interruption) a été installée pour constamment alimenter l’équipement du sonar avec 240 v. Puis Murrin s’est souvenu d’une formation qu’il avait suivi sur la fibre optique.

Les interférences électromagnétiques (EMI) arrivent souvent avec les câbles coaxiaux, même s’ils sont blindés. Les chemins qui peuvent être empruntés par les câbles sur un bateau sont très limités, et plusieurs câbles doivent souvent être proche les uns des autres. Cela augmente le risque d’interférences. La fibre optique résiste aux interférences électromagnétiques puisque les signaux sont transmis sous forme de lumière et non pas de courant. Elle peut transporter des signaux dans des lieux où les EMI bloquent habituellement les transmissions.

Murrin a donc pris contact avec un ingénieur Perle et a appris comment les différents types de données pouvaient être transférés à l’aide de convertisseurs de médias.

« À partir de là, j’étais sûr à 99 % qu’il s’agissait de la solution que nous recherchions, » commente Murrin.

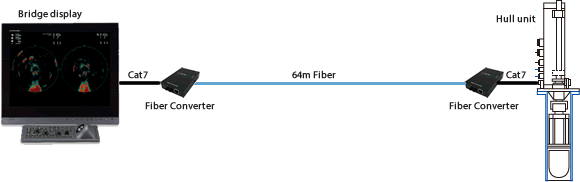

Une paire de Convertisseurs de Médias Fast Ethernet a été installée à bord du Pacelli avec de la fibre optique pour transmettre des données depuis le transducteur du sonar à l’avant du bateau jusqu’à l’ordinateur d’affichage dans le pont

Murrin décrit le résultat : « Après l’installation de la fibre, nous l’avons allumé alors que nous étions encore au port. Le commandant connait les fonds marins comme sa poche. Il a voulu comparer les données du sonar avec ses connaissances. Tout a parfaitement fonctionné pendant deux heures, donc il l’a éteint jusqu’à ce qu’il arrive sur le lieu de pêche. Puis il l’a rallumé et l’a laissé en marche en continu pendant 4 jours d’affilée. L’équipement a fonctionné à la perfection.»

Le commentaire final de Ronan fut le suivant: « Le fabricant de sonar a passé beaucoup de temps et utilisé beaucoup de ressources pour essayer de rectifier le problème. Au final, avec des efforts moindres et peu d’argent, nous l’avons résolu avec juste deux convertisseurs de médias Perle. »

L'étude de cas Mullglen est disponible dans son intégralité sur le site de Perle Systems.

À propos de Mullglen
Mullglen Limited est une entreprise d’armement de pêche irlandaise, créée en 1992.
